Как подключить подсветку ног в машине

Подсветка салона автомобиля своими руками

Почти в каждом автомобиле завод-изготовитель предусмотрел подсветку, которая включается вручную (при повороте специального тумблера) или автоматически (при открытии одной из дверей). Но этого недостаточно. Хочется не только придать функциональности салону, но и сделать его более ярким и необычным.

Так, в последние годы все большей популярностью пользуется установка светодиодной подсветки в салоне. Почему бы и нет? С одной стороны, оригинальный тюнинг улучшает освещение салона, а с другой – салон автомобиля приобретает более солидный и интересный вид. При этом монтаж светодиодной ленты не вызовет у вас никаких затруднений. Как выполнить эту работу правильно, мы рассмотрим в статье.

Монтаж подсветки: шаг за шагом

Главное – не бойтесь таких переделок. Вы сами убедитесь, что здесь нет ничего сложного. Более того, такой тюниг принесет огромное удовольствие, ведь вы своими руками преображаете любимое авто. Итак, поехали:

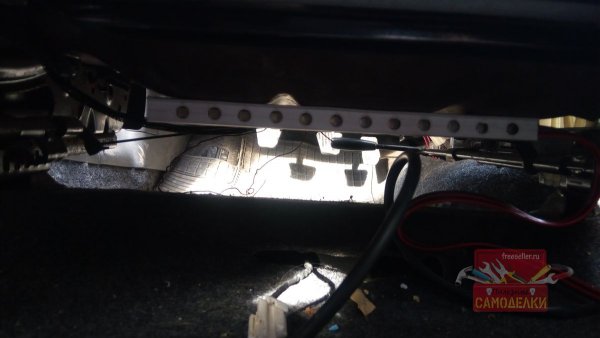

1. Определитесь с местом для монтажа (эту работу стоит сделать еще до покупки ленты). Здесь многое зависит от конструкции и особенностей вашего автомобиля. Внимательно осмотрите подкапотное пространство, участок под бардачком, сопла воздуховода. Вы должны четко распланировать, где будет установлена и закреплена новая подсветка. К примеру, одним из лучших вариантов является оклеивание ленты непосредственно под сидения. В этом случае пространство под ногами будет отлично освещаться.
2. Примите решение, как будет включаться освещение. Варианта три – с помощью кнопки (тумблера), при открытии одной из дверей (багажного отделения) или же при включении зажигания. Оптимальный вариант – включение светодиодной подсветки от кнопки. В этом случае можно использовать возможности ленты только в темное время суток, что позволить сэкономить ресурс светодиодов.

1. Примите решение по поводу предпочтительного цвета лампочек. Вот здесь уже ориентируйтесь на цветовую палитру вашего салона. Если чехлы выполнены в синем цвете, то и светодиоды можно купить аналогичного свечения. После того, как вы определились со всеми перечисленными выше нюансами, можно идти дальше.

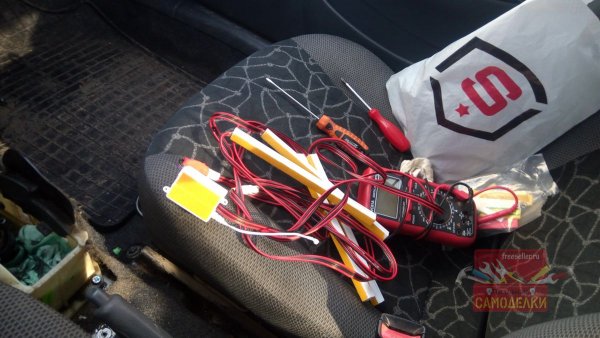

2. Покупайте (подготавливайте) необходимый материал. Здесь вам понадобятся плоскогубцы, обычный паяльник (60-100 Вт), канифоль и олово (это логично), клеммная колодка (в ней будет производиться крепление проводов), острый ножик, контактные группы (потребуются для соединения кнопки с проводами). Кроме этого, купите кнопку (можно обычный тумблер), обезжириватель, небольшой кусок кабеля (желательно двухжильного с черной изоляцией), клей «Момент», мультиметр (обязательно с возможностью прозвонки), индикатор, изолирующую ленту, специальную термоусадку и светодиодную ленту.

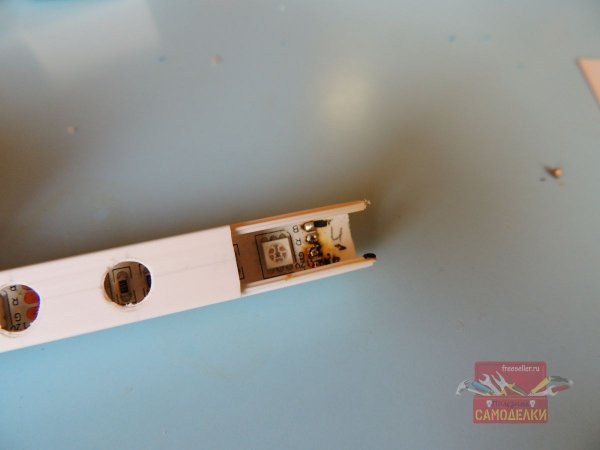

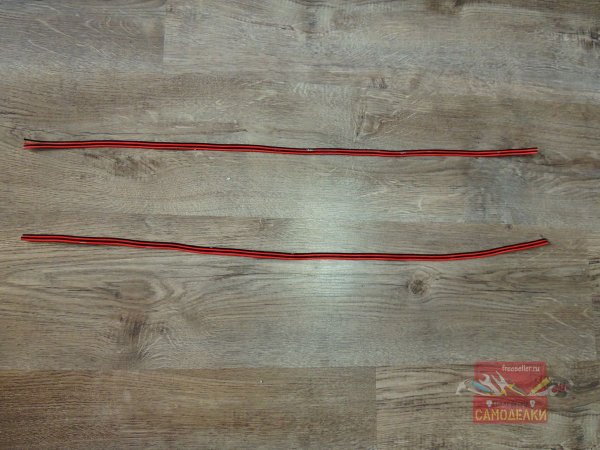

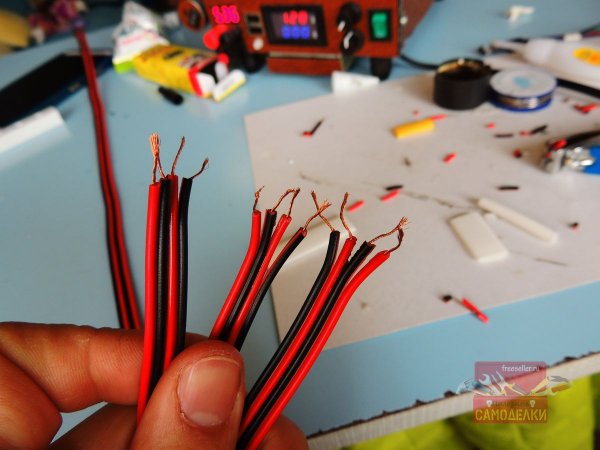

1. Нарезайте ленту кусками необходимой длины. Для этого произведите измерение участков, куда будет производиться наклеивание. Учтите, что на светодиодной ленте есть специальные пометки в виде овалов или кругов. Это сделано для того, чтобы правильно произвести разрезание и не повредить цельность устройства.

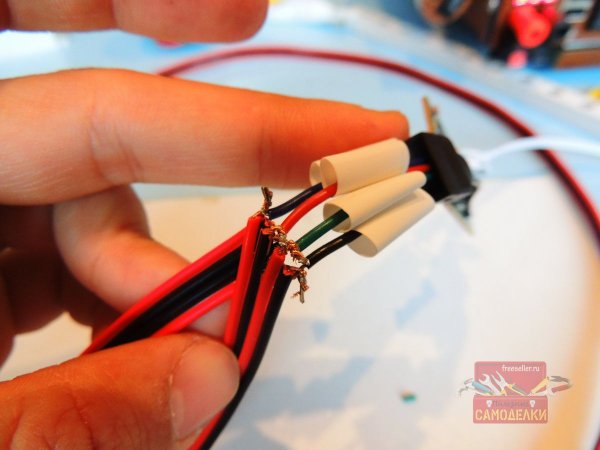

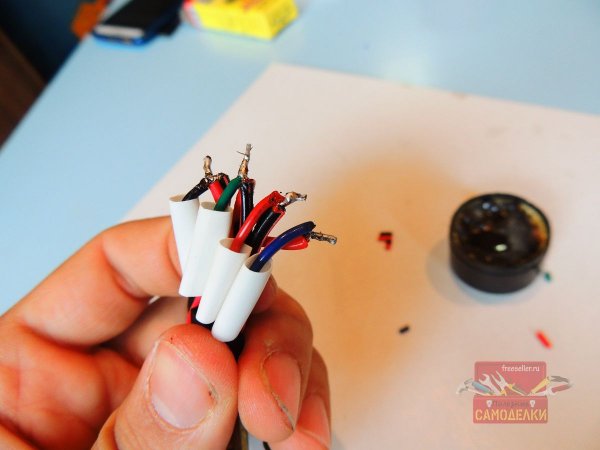

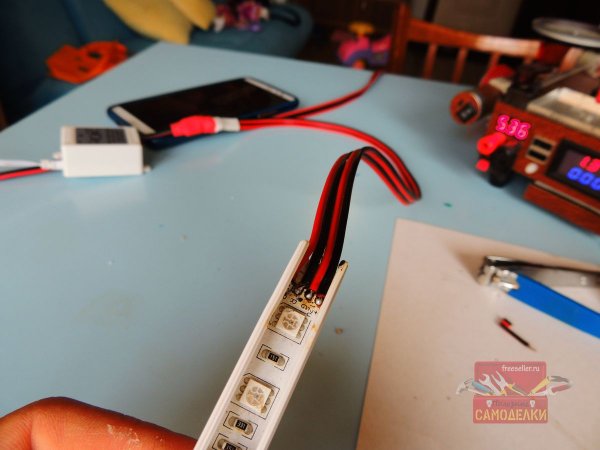

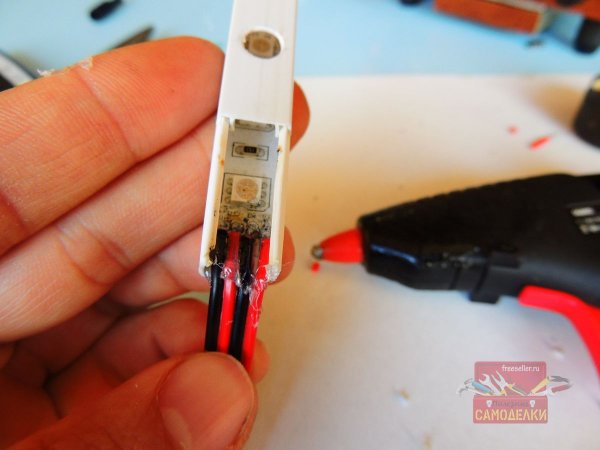

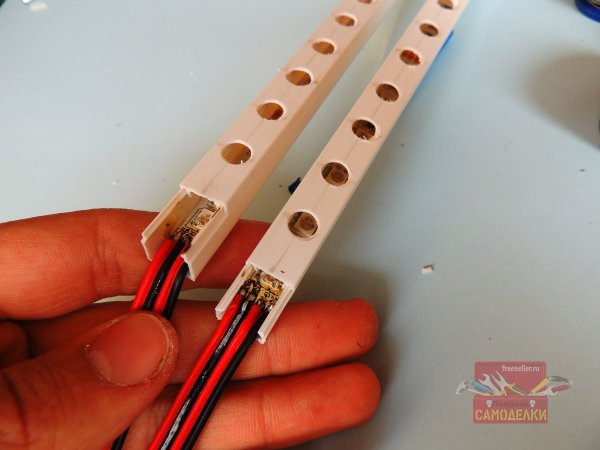

2. С помощью паяльника, олова и канифоли подпаивайте подготовленные провода к контактам каждой стороны светодиодной ленты. Обязательно проверьте прочность контактного соединения и обработайте его изолентой (лучше термоусадкой). Сразу же надевайте на провода с другой стороны специальные клеммные колодки (вы их предусмотрительно закупили в магазине). Подключения производите с учетом цветов: черный – «минус», красный – «плюс».

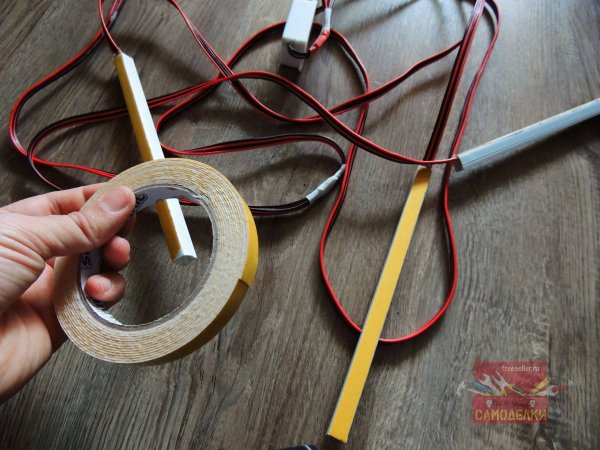

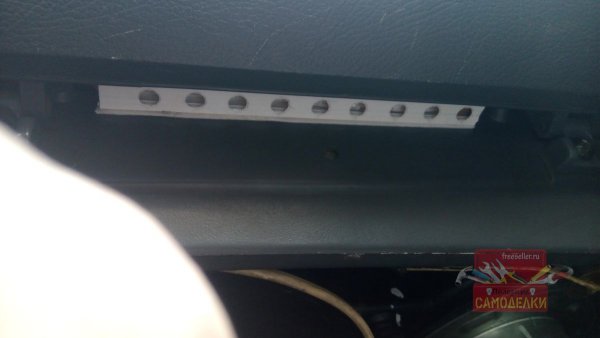

3. Обрабатывайте обезжиривателем место, куда будет клеиться светодиодная лента. Это очень важный момент, если, конечно, вы не хотите уже через несколько дней затоптать вновь установленные светодиоды ногами. После обработки дайте поверхности хорошо выбранному месту. Аналогичным образом приклеивайте все остальные куски лент.

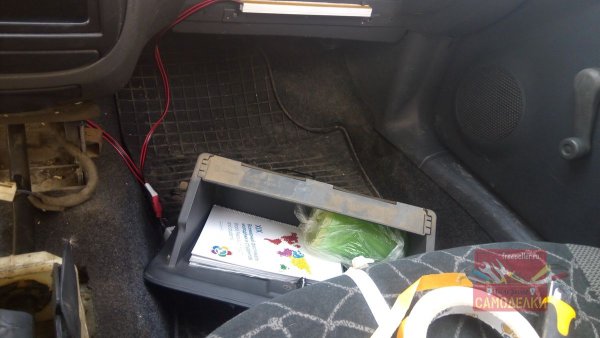

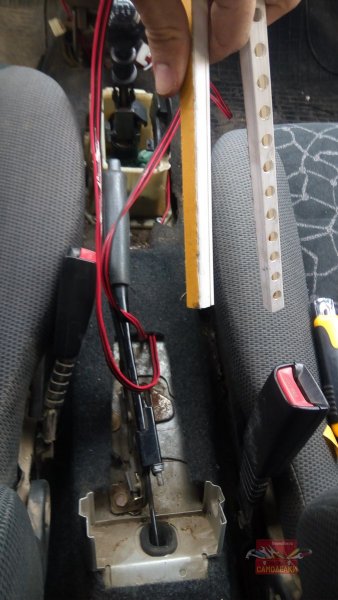

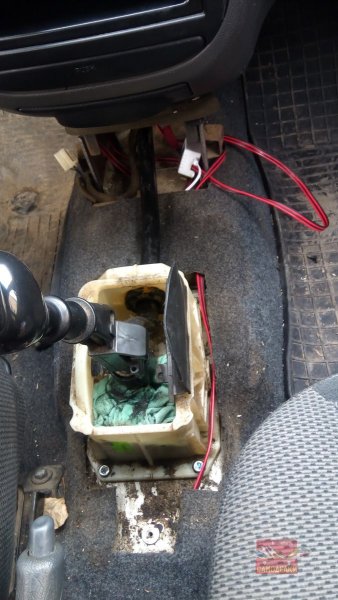

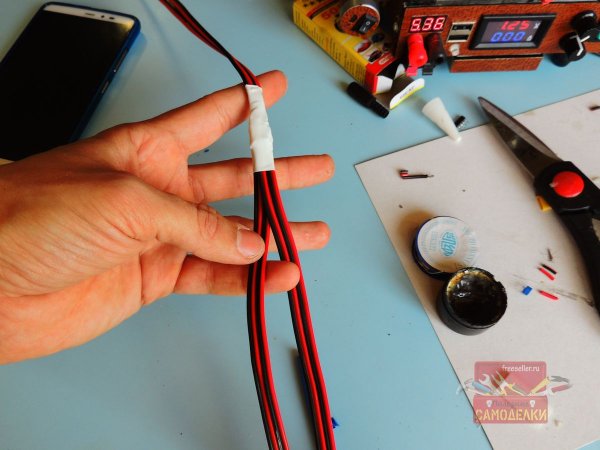

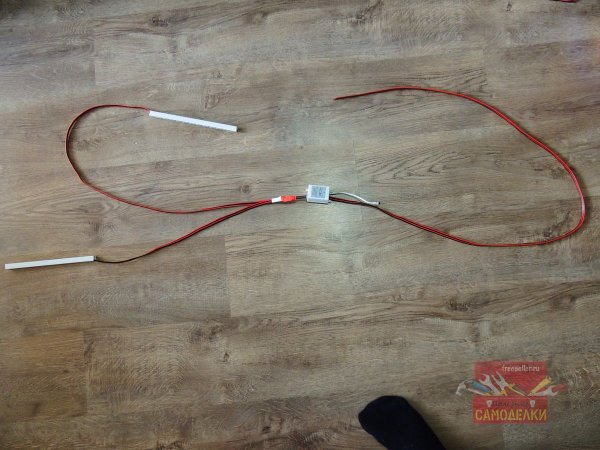

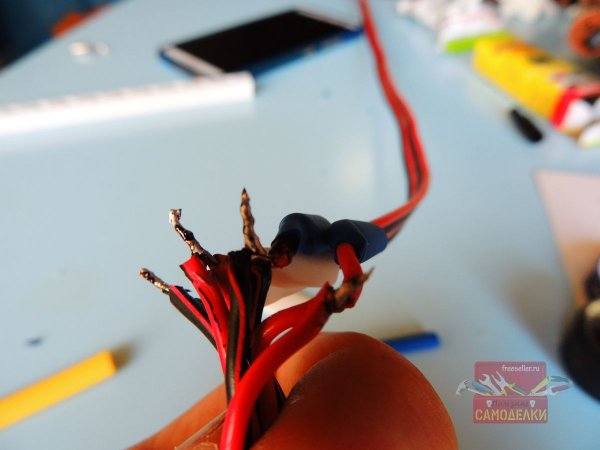

1. Выводите провода от одной и другой ленты к подлокотнику и соединяйте их параллельно с помощью клемм. Подключение производите с учетом цветов: объединяйте красные и черные провода.

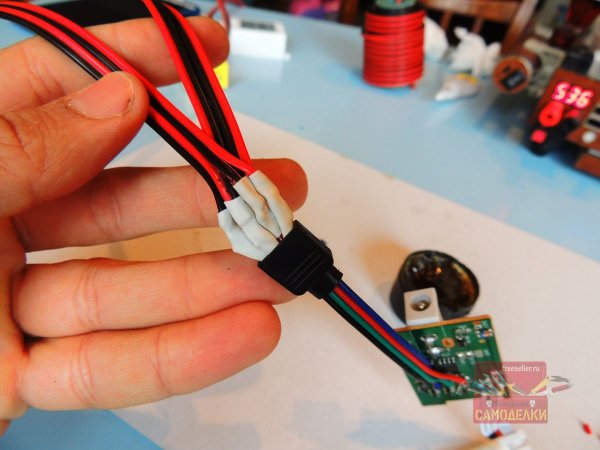

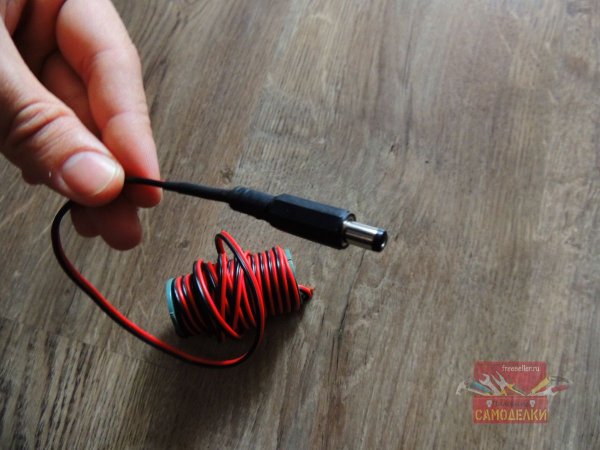

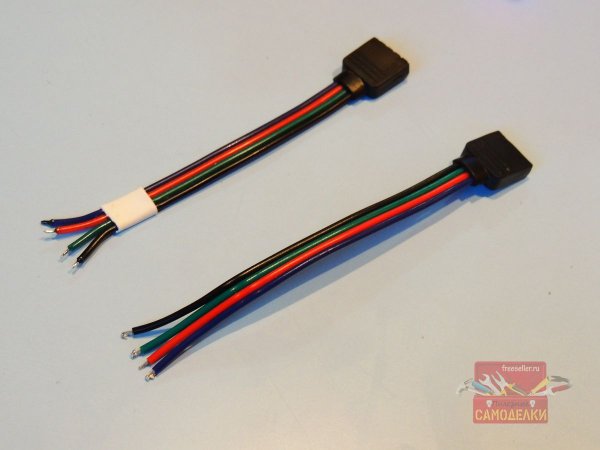

2. Подключайте провода кабеля к подключенным параллельно контактам ленты (цвета соблюдаем) и тяните его под полом к месту установки кнопки. Сама схема получается очень простой. «Плюс» с блока предохранителей идет к кнопке включения подсветки. Далее с кнопки провод идет к светодиодным лентам (красным проводам), объединенным параллельно. «Черные» провода светодиодных лент садим на корпус («минус»).

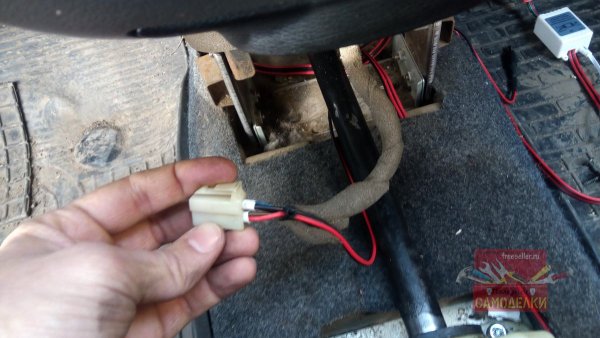

1. Находите мультиметром контакты, которые будут замыкаться при нажатии кнопки. Для этого переводите переключатель прибора в положение прозвонки (диод), нажимайте на кнопку и ищите необходимые выводы. Теперь подпаивайте провода к кнопке. Как мы уже говорили, с одной стороны должен быть «плюс» (приходит от клеммной колодки), а с другой стороны красный провод, который пришел от светодиодных лент.
2. Подключайте черный провод от светодиодных лент к «минусу», а красный провод от кнопки к «плюсу» колодки. К какому предохранителю подключать решайте сами (к примеру, можно сесть на выход предохранителя прикуривателя). Чтобы убедиться, что на выходе есть необходимое нам питание, используйте индикатор. С одной стороны подключите его к «корпусу», а с другой к выходу предохранителя. Теперь включайте зажигание. Если питание есть, то все отлично.

Особое внимание уделите подключению «плюсового» провода к выходу предохранителя. Здесь есть два варианта: первый — вытащить уже подключенный провод, смотать его вместе с нашим проводом от кнопки и вернуть на место, а второй — откусить уже подключенный провод немного ниже от зажима и соединить с проводом через клемму.

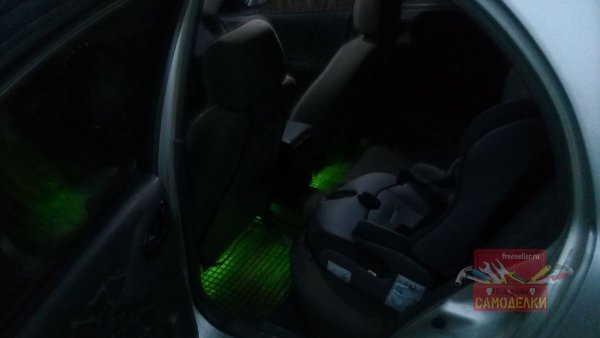

Вот и все. Теперь при включении зажигания и нажатии на кнопку нижняя часть салона будет подсвечиваться ярким светом. На всю работу у вас уйдет не более 1-2 часов.

Вывод

Не бойтесь вносить изменения в свой автомобиль и делать тюнинг своими руками. Попробуйте один раз и убедитесь, насколько это просто и интересно. Удачи.

Подсветка пространства для ног

В этой записи будет только инструкция по размещению и подключению подсветки ног от igzelled в автомобилях Киа Рио 3 (2011-2016 годы). Из-за ограничения драйва на 20 фотографий придется какими-то фотографиями пожертвовать…но все-равно я стараюсь сделать так, чтоб процесс был максимально понятен.
Так-же хочу уточнить что подключение делали на не совсем стоковом автомобиле и на фотографиях присутствует много «лишних» проводов, но не переживайте: дополнительное оборудование тестового автомобиля никак не влияет на установку подсветки ног. На любом автомобиле подключение и разводка будут осуществляться точно так-же, как и на этом.

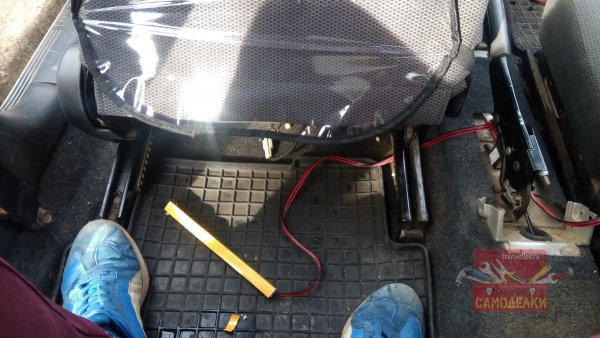

Начинаем с подсветки ног заднего пассажира справа. Это будет самая «дальняя точка». Для этого снимаем накладку порога впереди справа.

Если смотрите через мобильное устройство, советуем развернуть до полной версии сайта

Снимаем накладку порога. Коврики удалили из машины для удобства монтажа.

Там мы видим выштамповку пола под крепление сидения и, соответственно, выштамповку ковролина, чтоб обойти это ребро. Вот в отверстие между металлом пола и ковролином мы продеваем провод.

Вот самое удачное место для прокладки провода.

Сзади «ловим» провод в отверстие в выштамповке.

Вот из этого отверстия для заводского жгута проводов для сидения вы и вынимаем наш провод.

Соединяем его с первым светильником. Красный — плюс, его соединяем с квадратным проводом. Черный — минус. Его с круглым.

На заводском чехле на сидении, в самом низу, проходит спица. Чуть выше этой спицы нам надо любой отверткой сделать 2 не больших отверстия.

Вот так это будет выглядеть. Отверстия для крепления хомутами из комплекта.

После того как отверстия сделаны — закрепляем хомутами из комплекта первый светильник. Затягиваем хомуты так, чтоб светильник крепился к спице в чехле.

Вот так это будет выглядеть после закрепления.

Тут важный момент… После того как закрепили «светильник» и обрезали «хвосты» от хомутов надо провернуть хомуты таким образом, чтоб их головки смотрели вверх.

Вот так это должно выглядеть. Головки хомутов завернуты и смотрят вверх.

Это очень важный момент, т.к. если этого не сделать, то туфли пассажира, который будет сидеть справа сзади могут пострадать случайно. Были случаи. По-этому отдельное внимание на это надо обратить.

После закрепления «светильника» откатываем сидение в крайнее положение (чтоб понять сколько свободного провода надо оставить), отмеряем ещё 1-2 см провода «на всякий случай» и фиксируем провод на выходе в передний правый порог.

Зафиксировали к заводским проводам. Под сидением достаточный запас провода, чтоб движение сидения не привело к не желательным последствиям.

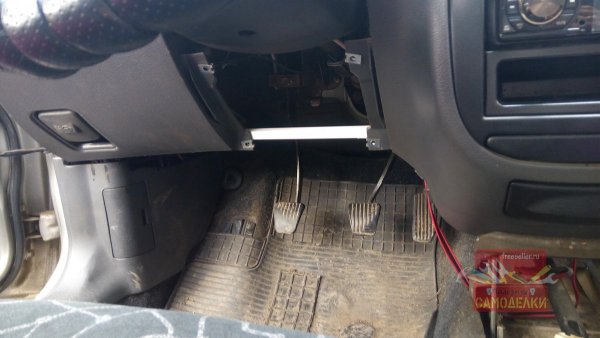

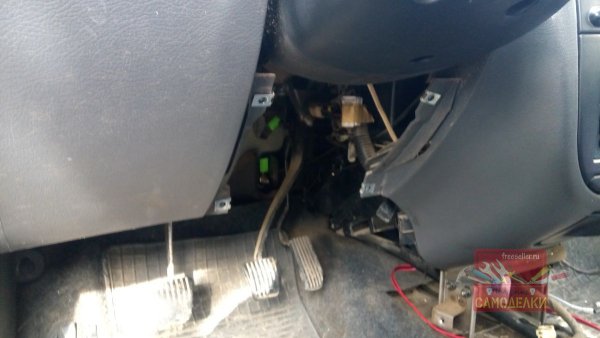

Далее протягиваем провод к ниже ног впереди справа. Там очень много мест, за которые удобно заводить провод, чтоб он не болтался.

Должно получиться что-то вроде этого.

На фото выше, кстати, хорошо видно соединение центрального провода со «светильником». Соединяем их под 90 градусов, стараясь не разорвать центральный провод. Хотя если вы его порвете — ничего страшного не случится, просто пострадает эстетика… а ведь именно ради неё, ради красоты, мы все это и затеяли ))) В общем если порвали провод — просто соедините его и двигайтесь дальше.

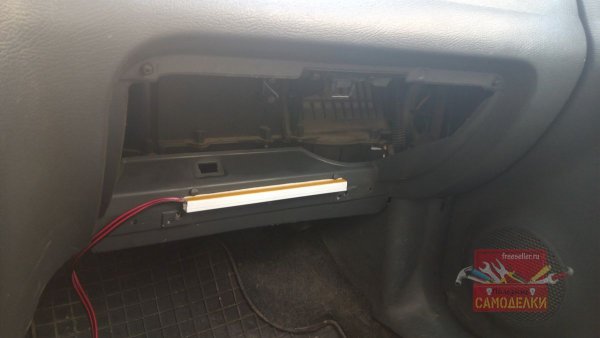

Закрепить светильник можно удобно на заводском жгуте проводов, который проходит перед печкой под бардачком. Если туда заглянуть — то сразу станет понятно о чем я говорю. Напоминаю: красный — плюс, его соединяем с квадратным проводом. Черный — минус. Его с круглым.

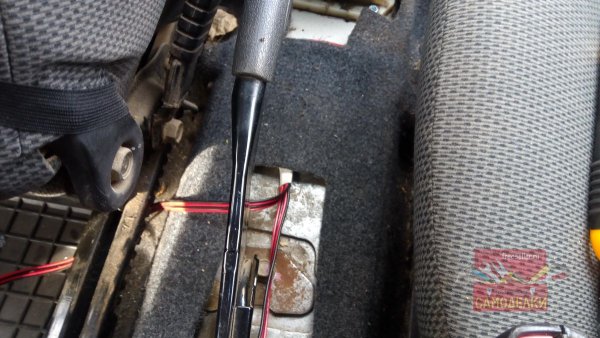

После этого нам надо перевести провод на левую сторону. Это очень удобно сделать над центральным тоннелем впереди под тросами КПП.

Вот так провод должен подходить к тоннелю.

И сразу запускаем провод между тоннелем и тросами КПП.

Вон он, провод… торчит под тросами.

Далее лучше не полениться и продеть провод через кронштейн крепления. Чтоб провод не имел возможности выпасть на ноги на педалях.

Крепим светильник к рулевой рейке таким образом. Напоминаю: красный — плюс, его соединяем с квадратным проводом. Черный — минус. Его с круглым.

Далее уводим провод наверх к передней левой стойке. Там будем подключить подсветку к бортовой сети автомобиля.

Выводим провод в стойку, отмеряем нужную длину и фиксируем.

После этого можно отрезать часть центрального провода, ибо одна часть провода пойдет на подсветку ниши ног заднего левого пассажира, вторая часть провода пойдет на подключения к бортовой сети автомобиля.

Если с подсветкой ниши ног заднего левого пассажира все уже понятно (делаем ровно точно так-же, как и для правой стороны и не забываем завернуть наверх головки хомутов… Из-за ограничения по количеству фотографий не могу выложить, но там все точно так-же, как и справа), то про подключение к бортовой сети надо сказать отдельно.

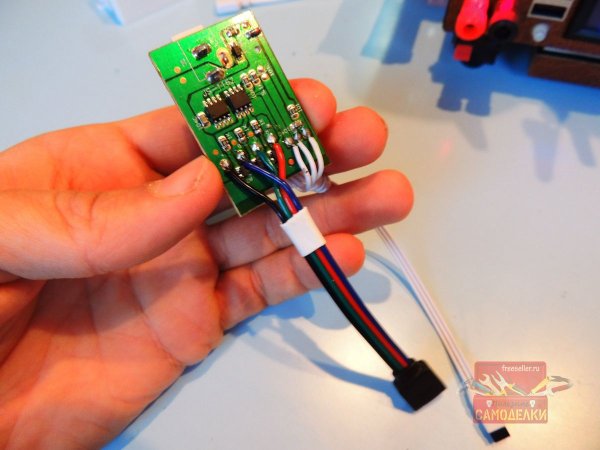

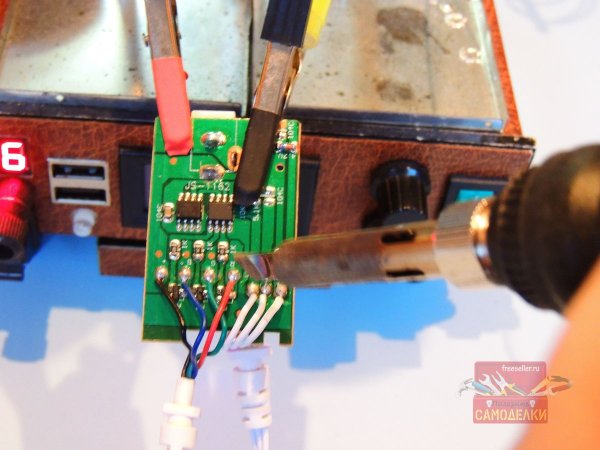

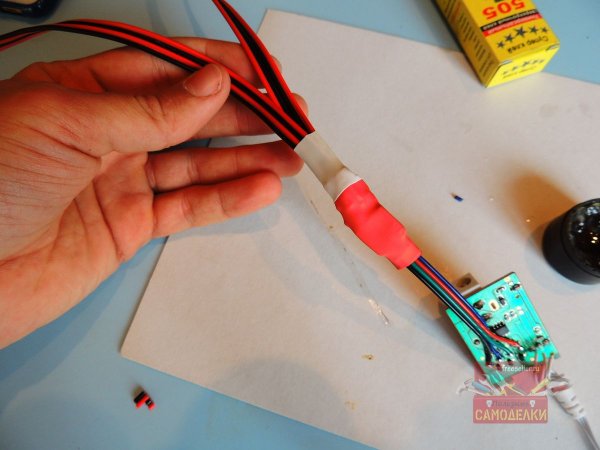

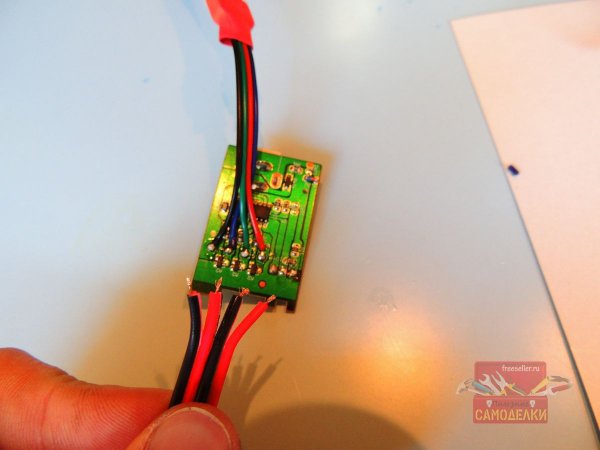

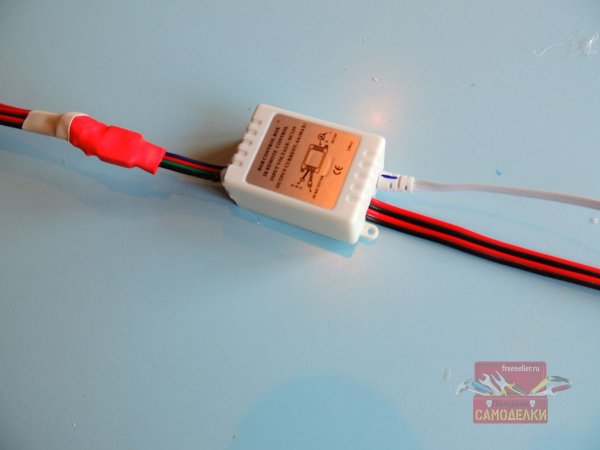

В комплекте с подсветкой идет маленькая схемка, которая отвечает за плавный розжиг подсветки и за плавное её выключение. Вот через эту схемку мы и будем подключать нашу подсветку к бортовой сети автомобиля.

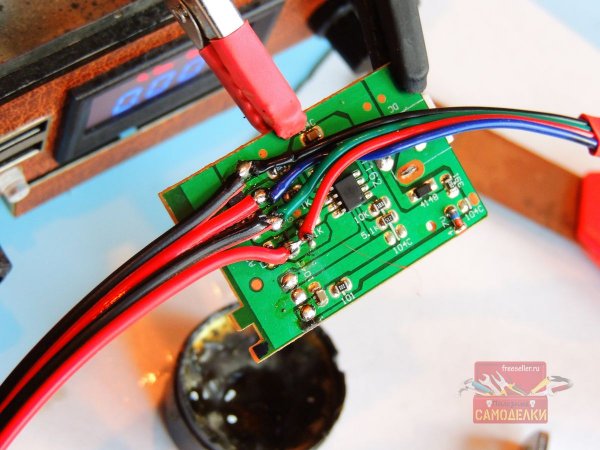

На косе подключения платы есть провода: красный, черный, белый, зеленый, синий. Зеленый провод мы подключаем к нашему квадратному кабелю, это «плюс» нашей подсветки. Синий провод к круглому — это «минус» подсветки. Красный провод мы соединяем с красным проводом бортовой сети автомобиля (по стойке проводят провода питания плафона), черный провод косы платы с черным проводом в косе цепи автомобиля. Это, соответственно, плюс и минус для питания нашей подсветки. Остается белый провод — его надо подключать на «концевик двери»… Т.е. на тот провод, на котором при открытии двери появляется «сигнал». И снова этот провод есть на стойке. У меня он розовый. У вас на Киа Рио 3, скорее всего, он тоже будет розовым, но лучше проверить перед подключением…на всякий случай.

Вот так выглядит подключение.

Логика работы такова: открывается дверь — загорается плафон подсветки салона и вместе с ним подсветка ног. Если выключить плафоны — гореть будет только подсветка. После того как мы закрываем дверь — сначала гаснут плафоны, потом, плавно, гаснет подсветка.

Если всё сделали правильно — у вас должно остаться около 50 см центрального провода )))

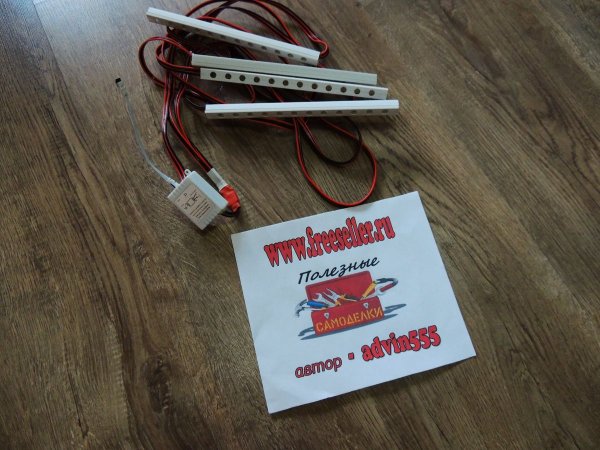

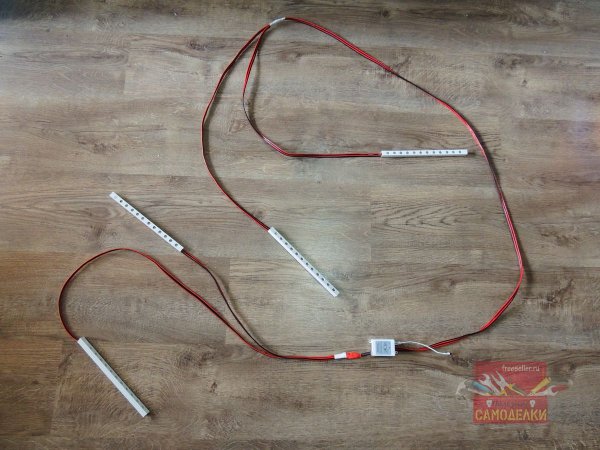

Комплект поставки подсветки ног включает в себя:
1. 4 «светильника» выбранного Вами цвета.
2. Центральный провод для подключения достаточной длины.
3. Набор хомутов в количестве достаточным для крепления «светильников» (8 штук).
4. Контроллер работы подсветки, отвечающий за плавный розжиг и плавное затухание.

Для монтажа и подключения вам понадобятся:
1. Отвертка.
2. Изолента.
3. Нож для зачистки проводов…ну или кто чем будет это делать.

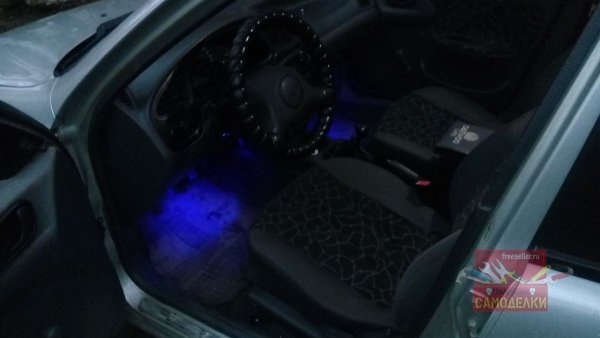

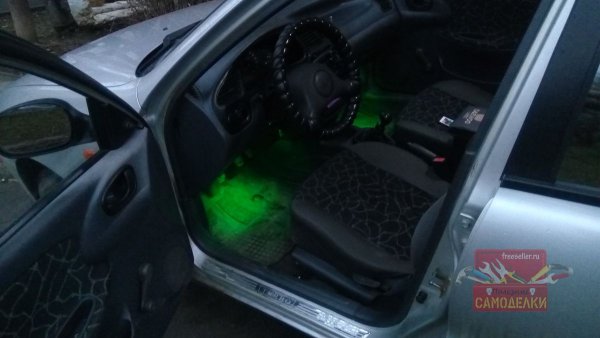

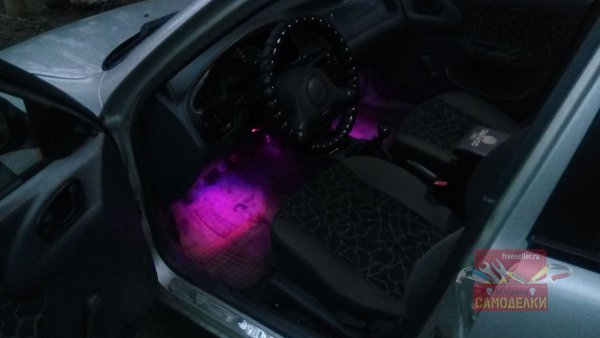

Ну и напоследок чуть-чуть о результатах:
Мне понравилось.

Лучше 1 раз увидеть, чем 100 раз услышать ))) Ну и как всегда — в жизни это выглядит гораздо круче, чем на фото.

Цена вопроса: 990₽

Выводы проводов из контроллера:

Красный: ( + ) постоянный
Чёрный: Масса ( — )
Белый: Управление ( — ) к концевику дверей, или подключить к тому проводу который управляет центральный плафон освещения по минусу.
Оранжевый: Выход ( — )
Желтый: Выход ( + )

Оранжевый и Желтый провода подсоединяются к самим светильникам.

Провода на самих светильниках:
Красный: ( + )
Чёрный: ( — )

Подсветка ног в автомобиле своими руками?

Светодиодная подсветка ног в салоне создается достаточно просто и выглядит очень привлекательно. Представьте, как к остановке подъезжает старенький ВАЗ, на который никто не обращает внимания. Но вдруг открывается дверь, и все видят, как салон вспыхивает яркими огнями, которые делают его уникальным. Так невзрачная старенькая обивка салона преображается и обретает вид шикарного салона. Само собой, это притягивает взгляды окружающих.

При помощи создания светодиодной подсветки ног салона вы можете преобразить любой автомобиль. Разные сочетания цветов и насыщенное свечение стало возможным за счет светодиодной подсветки. Специальные тюнинг-ателье на данный момент предлагают различные новшества, дополнения и переделки, в том числе выполняют подсветку салона.

Как работает подсветка?

Многое зависит от ваших предпочтений. Например, подсветка может включаться при включении от стандартного освещения при открывании дверей, а может управляться электронным блоком. Также вы можете совместить сразу два варианта. Подсветку нижней части салона можно сделать неоновой, подключить ее к датчику открытия дверей, а остальную подсветку при этом можно сделать из светодиодов, подключенных через блок-коммутатор.

Разновидности подсветки салона

Существуют разные варианты создания подсветки салона в машине, среди которых мы можем выделить следующие:

Светодиодная подсветка

Светодиодная подсветка ног в автомобиле

1. Первое ее преимущество заключается в легкости монтажа.
2. Излучатели не требуют особых приспособлений для фиксации. Чаще всего монтажная поверхность покрыта липкой лентой.
3. Отдельные светодиоды имеют миниатюрные размеры, поэтому их можно вставить даже в простые гнезда под штатные лампочки.
4. Мгновенное разжигание позволяет использовать светодиодную ленту для создания световых эффектов и светомузыки.
5. Светодиодная лента ударопрочная и герметична. Долговечные диоды почти не выходят из строя, если только вы не перепутаете полярность при их установке.

к содержанию ↑

Неоновая подсветка

1. Неоновые лампы имеют яркий и насыщенный свет.
2. Подсветка сложна в установке.
3. Лампы капризны в эксплуатации.
4. Боятся ритмичных циклов включения и отключения, поэтому светомузыку сделать из них вам не удастся.
5. Боятся механических повреждений.

к содержанию ↑

Как сделать подсветку салона своими руками?

Освещение нижней части под ногами водителя и пассажира можно сделать неоновым, а потолок подсветить светодиодными лампами.

Установка неоновой подсветки

Для начала надо установить специальные излучатели, для чего вам потребуются следующие материалы:

• капроновые хомуты;
• алюминиевый уголок;
• неоновые излучатели;
• саморезы.

Многие неоновые излучатели продаются с разъемом под прикуриватель – нам он не нужен. Его следует отрезать и зачистить концы проводов на 5-10 мм.

Разборка нижней части торпедо

Надо отпилить уголок по размерам излучателя и прикрутить его саморезами под торпедой. Свет должен падать вниз прямо под ноги. После этого надо зафиксировать излучатель хомутами к уголку.

Ту же операцию надо выполнить со всеми пассажирскими местами в авто. На задних сиденьях уголок прикрутите ребром вверх, защитив излучатель от механических повреждений.

Все провода бережно уложите под полик и вытяните к торпеде с водительской стороны. В случае необходимости их надо нарастить и заизолировать в точках соединения.

Провода при подключении следует присоединить к датчику открытия дверей и включателю освещения салона так, чтобы при открытии двери и включении освещения загоралась наша дополнительная подсветка.

Установка светодиодной подсветки

Светодиодную подсветку ног в машине можно сделать по стандартной схеме, которая одинакова для всех авто. Для работы вам потребуется:

• термоусадочная трубка;
• провода сечение 4х0,5 мм;
• светодиодная лента и одинарные диоды (вы можете взять готовую ленту заводской сборки типа SMD 5050, но она стоит дороже, поэтому можете купить RGB-ленту, продаваемую на метраж).

Заводская лента не требует дополнительной подготовки, а с метражными изделиями нужно будет немного повозиться.

Комплект светодиодной подсветки

Устанавливать подсветку можно на панели приборов, в местах салонных светильников и тех мест, где установлены штатные элементы освещения. Все это вы можете заменить светодиодами. Одиночные светодиоды обладают тем же цоколем, что штатные лампы, поэтому при необходимости вы сможете запросто все заменить.

После этого можно определить место установки подсветки. Традиционно ее устанавливают в области ног и по периметру крыши вдоль стоек. Надо для начала отмерить необходимую длину ленты и подрезать ее под нужные размеры.

Резать ленту следует только в специальных местах, где находятся контакты для пайки. Провод следует отмерить таким образом, чтобы его хватило до замка зажигания (всегда предусматривайте некоторый запас).

Отрежьте, зачистите концы и припаяйте к ленте, а потом натяните термоусадочную трубку и обычным бытовым феном или зажигалкой прогрейте ее до тех пор, пока она не стянется.

Точно так же следует поступить с другими отрезками ленты. После этого с задней стороны ленты надо удалить защитную пленку и приклеить ленту в нужном месте. Все провода надо скрыть под накладками стоек и свести под торпеду с водительской стороны.

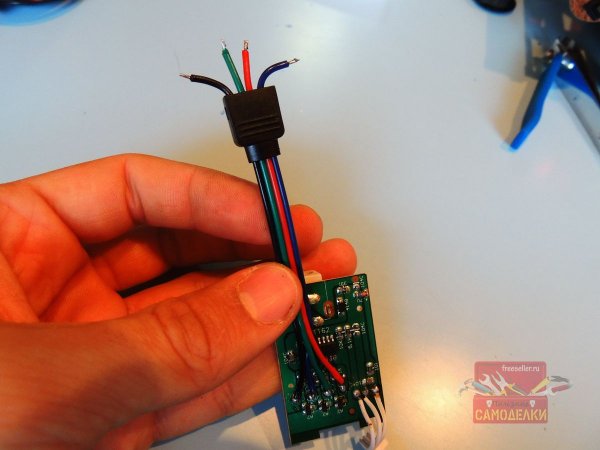

• подключить через RGB блок контейнер;
• подключение по такой же схеме, как неоновые лампы.

Второй вариант мы описали выше, но мы добавим, что при подключении надо соблюдать осторожность, чтобы не перепутать указанную на ленте в точках пайки полярность.

Другой вариант более сложен, но по специальной схеме вы сможете запросто все подключить.

Когда подсветка салона, сделанная своими руками, будет готова, ее надо включить и проверить работоспособность.

Как сделать подсветку ног в автомобиле своими руками? Правильный тюнинг

Скачать PDF

Многих неопытных любителей тюнинга интересует, как сделать подсветку ног в автомобиле своими руками. Это отличный способ делать из салона любого автомобиля произведение искусства. Правильно подобранный цвет не только придаст вашему автомобилю новый облик, но и сможет поднять вам настроение. Дам привлекает возможность без особых проблем найти упавшую на пол мелочевку.

Днем сделать это можно легко, а вот ночью затруднительно. Вот тут на выручку и приходит подсветка. Сделать ее можно без особых затрат. Также для изготовления самых простых вариантов не требуется никаких особых навыков.

Содержание

• Виды подсветки
• Что нужно?
• Размещение ленты
• Подключение к освещению салона
• Независимая подсветка

Виды подсветки

Как сделать подсветку ног в автомобиле своими руками? Для начала необходимо разобраться какая она бывает. Обычно в автомобилях используют 2 типа осветительных приборов:

• Неоновые лампы. Они обладают очень приятным светом, но при этом стоят они немало;
• Светодиодные ленты. Это наиболее простой вариант для создания подсветки.

Неоновые лампы, конечно, довольно хороший вариант. Но, они требуют подключения через блок розжига, что требует серьезного вмешательства в электросистему вашего автомобиля. Поэтому, наиболее оптимальным будет сделать подсветку из светодиодной ленты.

Также существует разделение по времени работы подсветки. Чаще всего делают подсветку, включающейся при открывании дверей. Имеются варианты, когда подсветка горит при включении зажигания или габаритов. Тут все зависит от вашей фантазии и навыков.

Что нужно?

Для создания красивой подсветки вам потребуется минимальное количество материалов:

• Светодиодная лента – 1 метр;
• Термоусадочная трубка;
• Провод 3-5 метров (в зависимости от способа подключения);

Также при желании можно использовать пульт для дистанционного управления, адаптер для прикуривателя.

Для работы вам понадобятся следующие инструменты:

Набор отверток;

В зависимости от способа изоляции может пригодиться специальный пистолет для силиконового герметика. Помимо всего перечисленного вам понадобится пара прямых рук, чтобы правильно воспользоваться инструментом.

Размещение ленты

Для начала подбираем место для помещения ленты. В идеальном варианте ее не должно быть видно. Но, она должна хорошо светить на коврик. Определившись с местом установки, можете переходить к подготовке ленты:

• Для начала нужно отмерить нужный кусочек ленты. Учтите, что она может отрезаться только в определенных местах. В связи с эти лучше сделать ее немного короче, чем допустить провисания;
• Дальше нужно аккуратно припаять небольшие кусочки четырехжильного провода к ленте;

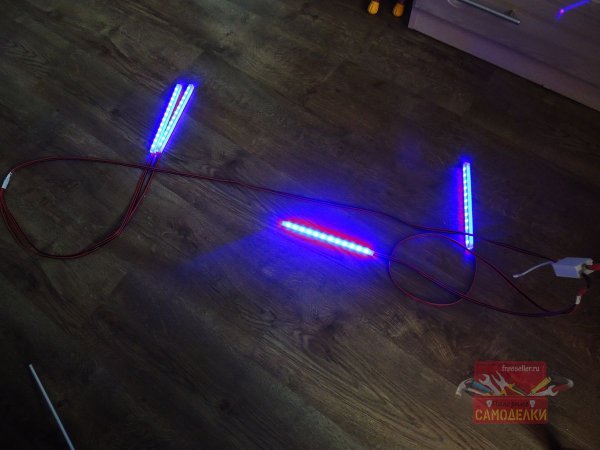

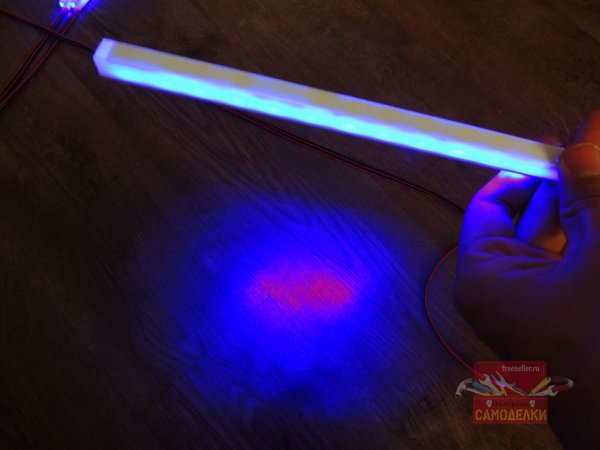

• Тестируем, для этого нужно подключить получившуюся конструкцию к источнику питания;

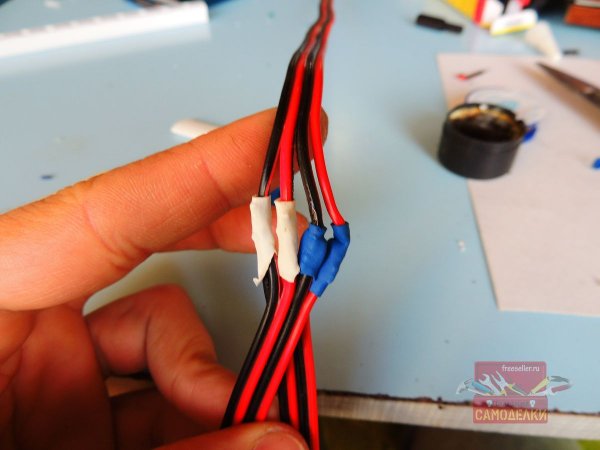

• Если все в порядке, то изолируем соединения. Проще всего воспользоваться силиконовым герметиком, но можно обойтись обычной изолентой;
• Крепим получившийся осветительный прибор на место. Для этого можно воспользоваться пластиковыми стяжками или силиконовым клеем.

Эти работы придется проводить при любом способе подключения. После этого нужно решить, куда подключить подсветку. Тут многое зависит от ваших целей и пожеланий.

Подключение к освещению салона
