Устройство пневмоподвески мерседес w220

shellix › Блог › Пневмоподвеска — Методы визуальной диагностики.

Не секрет, что каждый владелец автомобиля с пневмоподвеской, рано или поздно сталкивается с выходом из строя одной или нескольких стоек(амортизаторов).
Как правило, возникшая неисправность заводит владельца такого автомобиля в тупик.
Что делать, когда автомобиль начинает «заваливаться»?
Здесь я опишу несколько простых и очень эффективных способов, как проверить стойку, не обращаясь в специализированный сервис.
Начнем по порядку и пройдемся по всем моделям амортизаторов, для автомобилей Мерседес.
W220 Передние амортизаторы.

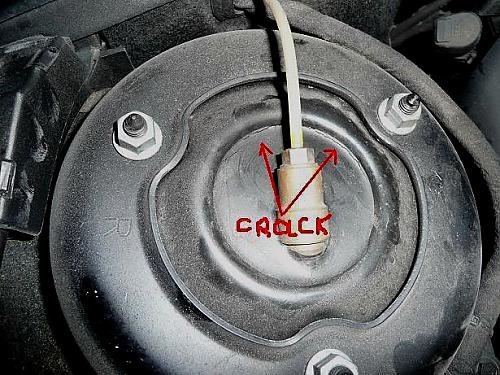

Первый признак того, что требуется установка ремкомплекта — трещины в заливке на верхней части пневмостойки, там где располагается клапан подачи воздуха .
Если ваш автомобиль начал самопроизвольно опускаться на одно из передних колес, то для выявления неисправности, достаточно завести автомобиль(чтобы начал работать компрессор).
Когда компрессор заработает и накачает стойки до нормального уровня, надо открыть капот и мыльным раствором побрызгать в углубление(чашку с заливкой), куда подводится трубочка подачи воздуха.
Если мыльный раствор показал пузырьки воздуха, нужно устранять дефект путём установки верхнего ремкомплекта.
Этот метод актуален, когда автомобиль падает за несколько часов или за целую ночь.
Амортизаторы Airmatic: W220, W211, W219, W221
В некоторых случаях, когда автомобиль наклоняется на одну из стоек за короткий период времени, скажем за час или два(или на ходу).
В такой ситуации скорее всего пневмобаллон в стойке имеет разрыв.
Убедиться в этом достаточно просто.
Если компрессор автомобиля еще способен накачать такую стойку, то для выявления нужно сделать следующий порядок действий:
1) Завести автомобиль. Чтобы компрессор накачал стойку до стандартного положения.
2) Заглушить автомобиль. Чтобы было лучше слышно и не мешал звук работающего двигателя.
3) Подставить домкрат и вывесить колесо с тем амортизатором, который стравливает давление. Достаточно поднять, чтобы колесо просто оторвалось от земли.
4) Внимательно прислушаться. Когда роллинговый пневмобаллон (устанавливаемый на всех моделях амортизаторов мерседес) начнет распрямляться и дойдет до места разрыва, за счет вывешивания колеса, то будет слышен шипящий звук(как при пробое колеса).
Он будет отчетливо слышен, если заглянуть в арку колеса.
Этот способ диагностики, актуален для следующих моделей амортизаторов(передних и задних):
W220, W211, W219, W221.
Если после описанных действий, звук выходящего из пневмобаллона воздуха не слышен, то следует искать неисправность в других слабых местах системы Airmatic.
Возможные варианты:
1)Неисправность рейки клапанов.
2)Неисправность датчиков уровня высоты. Спереди на каждое колесо, сзади один на всю ось.
3)В редких случаях, возможна не герметичность системы.
Соединения в местах, где вкручиваются трубки подачи воздуха в стойки и в рейку клапанов. Бывают слабо затянуты, либо имеют дефект уплотнительного кольца или резьбы. В следствии чего, появляется утечка воздуха.

Надеюсь эти простые способы, помогут Вам сэкономить время и деньги.

Ремонт пневмоподвески W220, 221, 222, 211, 212

Прошло уже много лет с тех пор, как была основана компания «Ремонт Пневмоподвески», она и по сей день остается лидером среди подобных организаций на рынке обслуживания и ремонта пневмоподвески мерседес и других элитных автомобилей в Украине. Основное направление деятельности данной компании – это реставрация пневмоподвески мерседес, обслуживание и восстановление пневматических подвесок автомобилей этого концерна. Количество положительных отзывов просто огромно, и сформировало лояльное отношение к компании со стороны автомобилистов. Специалисты компании предлагают сервисное обслуживание высшего класса, при этом гарантия на выполненные работы составляет до двух лет. Двери СТО этой компании, которая имеет сеть сервисных станций по всей стране, всегда открыты для любых заказчиков.

Содержание:

• Основные виды работ по ремонту пнвмоподвески Мерседес, выполняемых на СТО
• Назначение и преимущества пневматической подвески
• Ремонт пневмоподвески Mercedes. Перечень неисправностей

Основные виды работ по ремонту пнвмоподвески Мерседес, выполняемых на СТО:

• ремонт пневмоподвески;
• восстановление и реставрация амортизаторов.

Спектр моделей данной марки различных классов достаточно широк и включает в себя следующие автомобили:

• S-Class- W220, W221, W222;
• E-Class- W211, S211, W212;
• ML, GL- W164, X164, W166, X166;
• CLS- W219;
• R-Class- W251.

Также на СТО предоставляются услуги по ремонту и реставрации пневмостоек, ремонту пневматических амортизаторов, пневмобалонов, шарниров для пневмостойки и системы активного контроля положения кузова (АВС) подвески.

Квалифицированные мастера СТО наработали большой опыт по реставрации и ремонту таких устройств. Какой бы уровень сложности не предстояло решить мастерам, их опыт и самое современное оборудование СТО позволят выполнить поставленную задачу точно в срок.

В этом видеоролике вы можете своими глазами увидеть результат нашей работы. Подушка после реставрации выглядит и работает аналогично новой.

Назначение и преимущества пневматической подвески.

Предназначение данной детали заключается в обеспечении упругой связи между колесами машины и ее кузовом за счет гашения колебаний и прикладываемых сил. Это устройство относится к независимому типу подвесок. Базовый принцип работы детали заключается в использовании свойств сжатого воздуха, в результате чего становится возможным регулировка дорожного просвета, а также плавность хода автомобиля.

Преимущества устройства заключаются в следующем:

• обеспечивает повышенный комфорт во время движения;
• поддерживает постоянный клиренс вне зависимости от общей массы автомобиля;
• уменьшает степень износа шин;
• аэродинамический коэффициент не зависит от существующей нагрузки;
• возможность обеспечить максимальный ход рабочей части подвески, невзирая на степень загрузки транспортного средства;
• в случае необходимости есть возможность обеспечить максимальный клиренс;
• вне зависимости от загрузки автомобиля обеспечивает постоянную колею и развал колес.

Чтобы определить, исправна ли подвеска или ее необходимо осмотреть на СТО, нужно замерить расстояние до земли после простоя. Если оно меньше, чем сразу после движения, значит устройство неисправно. Если период времени для нагнетания воздуха компрессором превышает установленный предел, это тоже говорит о неисправности оборудования.

Пневматическая подвеска представляет собой сложный взаимосвязанный комплекс различных деталей, и определить, что же конкретно вышло из строя, без специального оборудования просто невозможно, поэтому ремонтировать ее лучше на сервисных станциях, а не в гаражах автомобильных кооперативов. Сервисный центр компании провел не одну сотню ее ремонтов и наработал серьезную статистическую базу по отказам это части автомобиля. Обладая необходимым диагностическим и ремонтным оборудованием, а также квалифицированным персоналом, СТО компании гарантирует полное восстановление или установку нового комплекта на транспорт заказчика.

Ремонт пневмоподвески Mercedes. Перечень неисправностей

Выделяют три группы основных неисправностей

• ошибочные показания датчика давления ресивера, пневмобаллона, электрической проводки;
• нарушение герметизации пневмостоек;
• износ поршневой группы, блока клапанов компрессора, пневмоподушек.

Почему стоит обратиться за ремонтом пневмоподвески Мерседес именно к нам?

По сравнению с остальными сервисами по ремонту и обслуживанию автомобилей, наша компания имеет свои выгодные стороны. Мы разбираемся в ремонте пневмоподвесок. А в работе применяем только самое современное оборудование. Весь персонал имеет высокую квалификацию. На любую выполненную работу сроком до 24 месяцев обязательно предоставляем гарантию. А наши цены гибкие и приемлемы для самых щепетильных клиентов.

Ремонт Toyota, Nissan, Запчасти Mazda, Lexus, Mitsubishi, Автосервис Infiniti, Honda, Subaru, Suzuki.

Устройство и принцип работы пневмоподвески Mercedes-Benz W220 S-class

Бесплатная консультация и расценка по телефону:

СТО на Богатырском пр. 14 к.2
+7(911) 926-05-02	+7(911) 926-05-45
СТО на Малом пр. ВО д.58
+7(921) 903-20-40	+7(921) 910-20-33
СТО на пр.Ю Гагарина д.32 к.6 лит.Б
+7(921) 955-20-90	+7(921) 955-20-90
СТО на ул.Шкапина д.48
+7(921) 900-20-55	+7(911) 920-2-920

Устройство и принцип работы пневмоподвески Mercedes-Benz W220 S-class, ремонт, диагностика, сервис — Ремонт подвески и трансмиссии

Устройство и принцип работы пневмоподвески Mercedes-Benz W220 S-class

Ремонт, диагностика, сервис — Устройство и принцип работы пневмоподвески Mercedes-Benz W220 S-class

Устройство и принцип работы пневмоподвески Mercedes-Benz W220 S-class — Ремонт подвески и трансмиссии

Устройство и принцип работы пневмоподвески Mercedes-Benz W220 S-class в Петербурге

Похожие новости

Устройство и принцип работы пневмоподвески Mercedes-Benz W218 CLS-class

Устройство и принцип работы пневмоподвески Mercedes-Benz X166 GL-class

Устройство и принцип работы пневмоподвески Мерседес W205 C-Class

Устройство и принцип работы пневмоподвески Mercedes-Benz W166 ML-class

Устройство и принцип работы пневмоподвески Mercedes-Benz W164 ML-class

Устройство и принцип работы пневмоподвески Mercedes-Benz W164 GL-class

• Двигатель и навесное
• Техническое обслуживание
• Подвеска и трансмиссия

• Тормозная система
• Топливная система
• Система охлаждения

• Рулевое управление
• Компьютерный сход-развал
• Компьютерная диагностика

• Замена масла
• Заправка кондиционера
• Замена ремня, цепи ГРМ

• Замена колодок, дисков
• Замена фильтров
• Замена свечей

• Ремонт электрики
• Замена сцепления
• Ремонт глушителя

• Ремонт амортизаторов
• Ремонт пневмоподвески
• Вызвать эвакуатор

• Шиномонтаж балансировка
• Кузовной ремонт
• Запчасти в наличии

• Популярные
• Наши партнеры
• Теги

Ремонт Nissan в Петербурге .

Ремонт Toyota в Петербурге .

Ремонт Mitsubishi в Петербурге .

Ремонт Mazda в Петербурге Japan-Cars.

Ремонт Honda в Петербурге Japan-Cars.

Наш Инстаграм

Мы вКонтакте

Наши клиенты:

О нас

Наш автосервис специализируется на ремонте легковых автомобилей Lexus, Infiniti, Mitsubishi, Toyota, Mazda, Suzuki, Nissan, Honda, Subaru, Aсura, KIA, Hyundai, Daewoo, Chevrolet, Audi, BMW, Ford, Opel, Land Rover, Renault, Peugeot, Skoda, Volkswagen.
Точные сроки по ремонту не превышают одного рабочего дня. Большой ассортимент запчастей позволит Вам не тратить время и силы, разыскивая редкую деталь для своей машины. Мы закажем детали по каталогам и доставим их на СТО в кротчайшие сроки.
Наши техцентры открыты для Вас во всех районах Санкт-Петербурга.

+7 (499) 4905187

Ремонт пневмоподвески Мерседес В220 (Mercedes W220)

Пневматическая подвеска Мерседес В220 вышла из строя, и теперь нужно решение проблемы как можно скорее. При этом хочется без очередей, в срок и c гарантией работоспособности пневматической подвески по окончанию работ? Мы рады предложить вам услуги наших специалистов! Перейдем сразу к делу – что мы предлагаем и как решаем поставленные клиентом задачи.

Оставьте заявку

Как мы будем ремонтировать пневмоподвеску?

Мы занимаемся восстановлением элементов пневмы, а также рассматриваем возможность установить новую пневмоподвеску (тогда когда заменить все детали системы выгоднее для владельца машины). Безусловно, любые мероприятия осуществляются только после согласия со стороны клиента. Именно поэтому перед стартом работ наш представитель заполнит с вами все документы, которые позволяют гарантировать качественное исполнение услуг строго в рамках оговоренных цен и сроков.

К сожалению, ситуации бывают разные. В том случае, когда возникла необходимость проведения дополнительных работ, вас предварительно уведомят. И даже несмотря на на достаточно точную схему работ, позволяющих диагностировать причины неисправности подвески, в ходе переборки может вскрыться подозрение на то, что в скором времени произойдет иных элементов системы. Но это редкость, чаще всего опыт мастера позволяет определить проблему сразу и предложить лучшее решение, как по качеству, так и по цене. И делается это с учетом слабых мест пневмы автомобилей Mercedes W220. Именно поэтому мастер всегда предложит несколько принципов проведения работ, включающих в список замен дополнительные позиции. Однако решение всегда за клиентом.

Установка элементов пневмоподвески Mercedes кузов W220 осуществляется в регламентированной последовательности с соблюдением всех технических требований как к состоянию цеха, который оснащён всем нужным оборудованием, так и к самому процессу работы. По запросу вы можете ознакомиться со всеми документами, регламентирующими обязательства нашего техцентра как исполнителя услуг, а также подтвердить документами компетентность наших мастеров.

Что включает в себя ремонт пневмоподвески Мерседес В220?

Если элементы , из которых состоит пневматическая подвеска Мерседес В220, не могут быть восстановлены, то предлагается замена пневмоподвески как вариант решения проблемы. Это связано с взаимосвязанностью всех деталей системы: если затянуть с переборкой, то выход из строя одного элемента может повлечь за собой неисправность другого. Но заменить подвеску выйдет, конечно же, более затратно. Поэтому в приоритете замена элементов, неисправность которых уже подтверждена в рамках оценки состояния системы.

Что мы предлагаем заменить или восстановить (если есть такая возможность)?

• компрессор пневмоподвески Mercedes W220;
• пневмобаллоны Мерседес В220;
• пневмоамортизаторы Mercedes W220;
• пневмостойки Mercedes W220;
• блок клапанов пневмоподвески Mercedes кузов W220;
• и все составляющие данных элементов.

Стоимость работы специалистов наших СТО

Стоимость работ соответствует средней расценке нашего прайса. При желании вы можете связаться по телефону с нашим менеджером, который точно рассчитает сколько стоит отремонтировать пневматическую подвеску Мерседес В220 в вашем случае. Почему мы не можем назвать конкретную цену сейчас? Цена запчастей пневмоподвески Mercedes W220 может зависеть от курса рубля, мы же стараемся предложить вариант подешевле. Для этого требуется ежедневное уточнение расценок из прайс-листов наших основных поставщиков.

Диагностика пневмоподвески Mercedes W220

Диагностика данной пневмоподвески выполняется на базе специального оборудования, которое позволяет не только провести компьютерную оценку состояния пневмы, но и выявить неисправности отдельных элементов системы.

На что нужно обратить внимание, если речь идет о Mercedes W220? Вот пара явных признаков неисправности:

• Шумная работа пневмокомпрессора.
• Плавает клиренс автомобиля.

Подробнее мы описали особенности услуги в статье про проведение проверки пневматических подвесок.

Продажа запчастей пневматической подвески Мерседес В220

Отремонтировать любую пневматическую подвеску зачастую можно только с заменой запчастей, и Mercedes W220 не исключение. Конечно, некоторые элементы возможно восстановить (например, пневморукава или пневмостойки), но вопрос покупки деталей тем ни менее вполне актуален.

Схема пневмоподвески Мерседес В220 имеет свои особенности, поэтому мы прежде всего предлагаем купить оригинальные запчасти, хотя продажа неоригинальных элементов тоже возможна по запросу. Помимо этого, у нас можно найти различные ремкомплекты пневмоподвески Mercedes кузов W220, которые могут использоваться как при самостоятельном ремонте, так и в рамках обслуживаний пневмы на территории автосервиса.

На все элементы даётся гарантия производителя, которая подтверждает качество запчастей и базовых элементов подвески.

Все дополнительные вопросы вы можете задать по нашему многоканальному телефону, указанному выше.

Монтаж заднего пневматического баллона Mercedes W220

Данный материал содержит описание процесса установки заднего пневмобаллона на амортизатор в автомобиле Mercedes Benz W220.

В первую очередь необходимо одеть резиновый уплотнитель для защиты. Но не полностью, а так, чтобы едва виднелось зажимное кольцо, как указано на фотографии.

После этого нужно нанести на гайку амортизатора немного резьбового клея (фиксатора резьбы).

Затем требуется установить гайку амортизатора на шток и закрутить её специальным ключом.

Теперь необходимо вставить на место элементы пневмобаллона поочерёдно, как показано на фотографии.

Потом всё это нужно зажать специальным съёмником и закрепить стопорным кольцом.

После чего поднимите крепление для защитного стакана и смажьте силиконовым спреем.

Установите на место защитный стакан, защёлкните резинку, а также оденьте пыльник на защитный стакан и затяните все хомутами.

Затем требуется смазать резиновое уплотнительное кольцо силиконовым спреем, предварительно очистив его от песка и пыли.

На этом этапе необходимо очистить посадочное место для редуктора от песка и пыли.

Остаётся только накачать пневмостойку и проверить на герметичность редуктор и уплотнительное кольцо, которые мы меняли.

Монтаж заднего пневмобаллона Mercedes Benz W220 на этом можно считать оконченным.

Основные неисправности пневмоподвески Мерседес W220

Основные неисправности

Самыми проблемными деталями здесь являются передние пневмостойки, особенно герметизация по верху стоек.
Это потому, что на заводе верх пневмостойки герметизируется клеем, и со временем этот клей трескается и начинает пропускать воздух, в результате чего автомобиль опускается ниже допустимого уровня, но при заводке двигателя снова поднимается в нужное положение.

Следующая по частоте неисправность — разрыв камеры пневмостойки

Поскольку пневмоподвеска Мерседес W220 оснащена закрытыми пневморессорами, защищенными от вредного воздействия извне, обычно разрыв пневмокамеры происходит в результате окончания ресурса самой камеры, который составляет порядка 150 000 км.

Так что если пробег на спидометре приближается к этой цифре, будьте внимательны.

Есть три способа решения данной проблемы

• Первый — установка новой оригинальной пневмостойки (самый дорогой способ).
• Второй – установка б/у пневмостойки (самый дешевый, но самый ненадежный способ – неизвестно, сколько протянет б/у пневмостойка).
• И третий, самый оптимальный способ, который еще и сэкономит вам солидную сумму — установка нашей новой пневмокамеры, с последующей гарантией до 24 месяцев.

Также часто из строя выходят амортизаторы

Это происходит из-за отвалившегося клапана жесткости пневмостойки.

Из амортизатора выходит газ и вытекает масло, и он, разумеется, прекращает выполнять свои функции.

Решения тут также три:

• Замена неисправного амортизатора на новый (самый дорогой вариант).
• Замена на б/у амортизатор.
• И самый оптимальный вариант — замена неисправного амортизатора на наш восстановленный амортизатор.

И, наконец, выходит из строя компрессор пневмоподвески

Он выходит из строя в результате частого включения, если хозяин автомобиля совсем не обращает внимание на то, что его автомобиль часто опускается.

Также существует три способа решения проблемы:

• покупка нового
• покупка б/у
• и восстановление компрессора пневмоподвески у нас.

Если ремонт пневмоподвески нужен прямо сейчас — по крайней мере позвоните. Грамотную консультацию гарантируем.

Блок клапанов пневмоподвески Airmatic Мерседес W220 (S-Сlass)

• Описание
• Оплата
• Доставка
• Сервис
• Гарантии

Клапана пневматической подвески Airmatic Mercedes-Benz W220 S-Сlass (оригинал)

Номер оригинальной запчасти:

A 220 320 02 58

Устанавливается на автомобиль: Mercedes S-Class 1999-2006 (W220 Airmatic, 4MATIC), полный привод и задний привод.

Наша компания работает по 100% предоплате. Если вы заказываете деталь с доставкой в регион, то оплата возможна по выставленному счету. (для юридических и физических лиц). Если у Вас есть возможность забора детали самостоятельно, то оплатить товар можно напрямую в офисе.

Доставим детали любой удобной для Вас транспортной компанией
Доставка по СПб осуществляется собственной службой доставки бесплатно

100% гарантия возврата

возврат в течение 14 дней на детали не имеющие следов установки

Компания «Эйрбартер» в 2016 году перешла на новый уровень работы. Теперь качество выпускаемой продукции и оказываемых услуг, а так же система менеджмента, подтверждены международным сертификатом системы сертификации Федерального Агентства по техническому регулированию и метрологии, соответствует требованиям ГОСТ ISO 9001-2011 и ГОСТ Р ИСО/ТУ 16949-2009. Таким образом компания «Airbarter» лишний раз подтвердила, что является не только первым и крупнейшим в России производителем, но и единственной компанией прошедшей сертификацию в данной отрасли.

Мы не ставим перед собой цель сделать ремонт дешево, наша цель — сделать качественный ремонт по доступной цене!

Пневмоподушки, которые используем мы, рассчитаны и созданы специально для работы в пневмостойках при тяжелых условиях эксплуатации. Расчеты производились лучшими инженерами российской оборонной промышленности.
Нашим пневмоподушкам не требуется дополнительная защита т.к. их износоустойчивость повышена засчет улучшенного состава резины и модернизированного корда. Ресурс этих пневмоэлементов может доходить до 150 000 км или 3-5 лет использования, при условии корректной эксплуатации. Квалификация, многочисленные исследования и накопленный опыт с 2008 года , который исчесляется несколькими тысячами сделанных нами пневмостоек, а так же комплектующие высочайшего качества, позволяют нам предоставлять гарантию вне зависимости от величины пробега, в течении гарантийного срока.

гарантию 2 года без ограничения пробега с момента ремонта, либо приобретения уже восстановленной стойки или пневмоподушки !

Мы не только заменим пневмобаллон в вашей пневмостойке, но и отремонтируем основу — сам гидравлический амортизатор. Гарантия на гидравлическую часть 1 год без ограничения пробега , вне зависимости от модели. Приобретая у нас со склада готовые пневмостойки, вы можете быть уверены, что в них заменены все подверженные износу узлы.

Если у вас возникло подозрение, что в запчасти имеется производственный брак или она некорректно функционирует, то для обращения по гарантии вам потребуется предоставить ее нам на экспертизу. Экспертиза осуществляется в течение 3 часов с момента передачи запчасти заказчиком. Так же вам потребуется предоставить несколько документов, указанных ниже.

Список необходимых документов для обращения по гарантии:

— Гарантийный талон, оформленный при ремонте или приобретении запчасти, с указанием даты и печатью.

— Документ(заказ-наряд) подтверждающий выполнение работ по монтажу/демонтажу запасной части в сервисном центре.

— Копия заключения сервиса в котором описан характер дефекта, либо конкретная неисправность.

В случае выявления производственного дефекта, запчасть заменяется на аналогичную(при наличии на складе), либо устраняется брак в тот же день, бесплатно.

К негарантийным случаям относятся:

Неквалифицированная установка- не правильная установка запчасти, в следствии которой, запчасть вышла из строя раньше своего срока службы. Правильная установка, настолько же важный этап как и сам ремонт пневмостойки или пневмоподушки. Поэтому установка должна осуществляться людьми, знающими устройство пневмоподвески и принцип ее действия, руководствуясь официальными дилерскими инструкциями.

— ДТП, в следствии которого запчасть вышла из строя.

— Самостоятельное вскрытие детали заказчиком.

Важно! При возникновении гарантийного случая, потребитель предоставляет деталь в отношении которой реализуются гарантийные обязательства — самостоятельно.
Гарантийный ремонт не включает в себя: Монтаж/демонтаж вышедшей из строя детали, транспортировку автомобиля к месту ремонта, а так же оплату услуг третьих лиц.

Почта для отправки письма по рекламации: rek@airbarter.com
