Как подключить датчик уровня топлива

подключение датчика уровня топлива на 469

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений [ 11 ]

1 Тема от Жека_013 22.09.2015 09:53:35

  • Жека_013
  • Участник
  • Неактивен
  • Откуда: Краснодар // Криница
  • Зарегистрирован: 11.06.2010
  • Сообщений: 2981
Тема: подключение датчика уровня топлива на 469

На баки поставил новые поплавки с одним выходом. На самом приборе есть 2 клеммы, Б и Д, я так понимаю что Б это 12 в. от зажигания, а Д это провод от датчика?

2 Ответ от Дробильщик 22.09.2015 09:54:49

  • Дробильщик
  • Участник
  • Неактивен
  • Откуда: Белореченск
  • Зарегистрирован: 22.05.2010
  • Сообщений: 9119
Re: подключение датчика уровня топлива на 469

На баки поставил новые поплавки с одним выходом. На самом приборе есть 2 клеммы, Б и Д, я так понимаю что Б это 12 в. от зажигания, а Д это провод от датчика?

Да.
Б-это батарея, то есть +.

3 Ответ от Жека_013 22.09.2015 10:01:19

  • Жека_013
  • Участник
  • Неактивен
  • Откуда: Краснодар // Криница
  • Зарегистрирован: 11.06.2010
  • Сообщений: 2981
Re: подключение датчика уровня топлива на 469

А то надоело уровень проверять палочкой.
Так по папловку идёт + с датчика через реостат или — с корпуса бака?

4 Ответ от Дробильщик 22.09.2015 10:10:33

  • Дробильщик
  • Участник
  • Неактивен
  • Откуда: Белореченск
  • Зарегистрирован: 22.05.2010
  • Сообщений: 9119
Re: подключение датчика уровня топлива на 469

См первое сообщение оно правильное.
От замка зажигания «+»на Б указателя, от Д указателя на изолированную клемму датчика.
Обеспечить хорошую массу указателя и датчика, особенно датчика, лучше отдельным проводом.

Отредактировано Дробильщик (22.09.2015 10:11:51)

5 Ответ от Жека_013 22.09.2015 10:14:26

  • Жека_013
  • Участник
  • Неактивен
  • Откуда: Краснодар // Криница
  • Зарегистрирован: 11.06.2010
  • Сообщений: 2981
Re: подключение датчика уровня топлива на 469

Это я понимаю, мне непонятно на датчике в баке + или —

Отредактировано Жека_013 (22.09.2015 10:19:26)

6 Ответ от Дробильщик 22.09.2015 10:37:13

  • Дробильщик
  • Участник
  • Неактивен
  • Откуда: Белореченск
  • Зарегистрирован: 22.05.2010
  • Сообщений: 9119
Re: подключение датчика уровня топлива на 469

Это я понимаю, мне непонятно на датчике в баке + или —

На датчике переменный сигнал, датчик же реостат, уже не помню, но по моему если провод датчика замкнуть на корпус. то покажет полный бак.

7 Ответ от Жека_013 22.09.2015 11:54:11

  • Жека_013
  • Участник
  • Неактивен
  • Откуда: Краснодар // Криница
  • Зарегистрирован: 11.06.2010
  • Сообщений: 2981
Re: подключение датчика уровня топлива на 469

Сейчас пивка выпью и пойду пробовать, главное чтобы указатель был исправен.

8 Ответ от каста 22.09.2015 13:40:28

  • каста
  • Участник
  • Неактивен
  • Откуда: ст.Северская 918-345-05-47
  • Зарегистрирован: 25.02.2011
  • Сообщений: 5719
Re: подключение датчика уровня топлива на 469

Сейчас пивка выпью и пойду пробовать

вот пивко и пробывать с проводкой смотри не замкни ни чего

9 Ответ от Жека_013 22.09.2015 20:54:47

  • Жека_013
  • Участник
  • Неактивен
  • Откуда: Краснодар // Криница
  • Зарегистрирован: 11.06.2010
  • Сообщений: 2981
Re: подключение датчика уровня топлива на 469

Сейчас пивка выпью и пойду пробовать

вот пивко и пробывать с проводкой смотри не замкни ни чего

С этим всё впорядке, только почему-то один бак показывает как надо пусто,а другой литров 10, хотя в баке пусто.

10 Ответ от Дробильщик 22.09.2015 21:13:03

  • Дробильщик
  • Участник
  • Неактивен
  • Откуда: Белореченск
  • Зарегистрирован: 22.05.2010
  • Сообщений: 9119
Re: подключение датчика уровня топлива на 469

С этим всё впорядке, только почему-то один бак показывает как надо пусто,а другой литров 10, хотя в баке пусто.

Устраняется подгибанием поводка с поплавком.

11 Ответ от Жека_013 23.09.2015 06:55:46

  • Жека_013
  • Участник
  • Неактивен
  • Откуда: Краснодар // Криница
  • Зарегистрирован: 11.06.2010
  • Сообщений: 2981
Re: подключение датчика уровня топлива на 469

Думаю снять и проверить ход датчика и показания на указателе.

УАЗ 3162 › Бортжурнал › Салон. Часть 8. Индикатор и датчики уровня топлива.

Всем привет.
Продолжаю доработки.

Те кто следит знают, что комбинация приборов у меня стоит от Тагера, от чего и основные агрегаты. Все основные индикаторы я подружил, кроме индикатора уровня топлива. Даже по книжке, есть две схемы подключения датчика, на одной датчик подключается напрямую к приборке, как и было изначально реализовано в уазе, на второй — датчик подключен к ЭБУ, а он выдает сигнал на комбинацию приборов. Причем я когда переделывал всю проводку, на сколько помню и остановился на том что мой второй вариант. Кстати по этой причине далеко не на всех тагерах легко заставить бортовой компьютер отслеживать уровень топлива.
Нашел по одной из схем нужный провод на приборке, подключился к датчику и не увидел никакой реакции. Да еще и единственная информация которую нашел что датчик от тагера 30-280 Ом, родной у меня, да и все нового образца 0-330 Ом.

Как то так я подошел к решению поставить отдельный прибор. Пошел в любимый магазин запчастей попросил индикатор и датчик уровня топлива от уаза, что ставят на хантер, буханку.

Сказали что у них есть два варианта, старого и нового образца, второй отличается от первого наличием лампы аварийного уровня топлива, и разные датчики используются. Хорошо. Взял индикатор нового образца.

Собираю на столе проверочную схему, и получаю неожиданную картину, индикатор работает наоборот, то есть чем выше поплавок на датчике тем меньший уровень он показывает. Удивился и полез в интернет посмотреть как так получается.

Почитав как многие сталкивались с подобным и забивали на это, я выяснил что датчики нового образца есть двух вариантов 13.3806 и 131. 3806. Так вот первые работают с датчиками 0-90 Ом, а 131.3806 работают с датчиками 0-330 Ом, причем сопротивление у них меняется в противоположные стороны, отсюда и увиденная мною картина.

И так имею индикатор 13.3806. Сходив обратно в магазин выяснил что других никогда и не завозили, а завод этим эти номера даже нигде и не указывал а поставляет как старого и нового образца.
Датчик 131.3806 ставится на уаз (причем видимо только с завода и в запчасти не продается), ЗИЛ и ГАЗ.

Заказывать или объезжать весь город в поисках другого индикатора не хотелось, тем более в интернете нашел схему переделки моего индикатора в нужный.

Вот теперь пойдут фотографии.

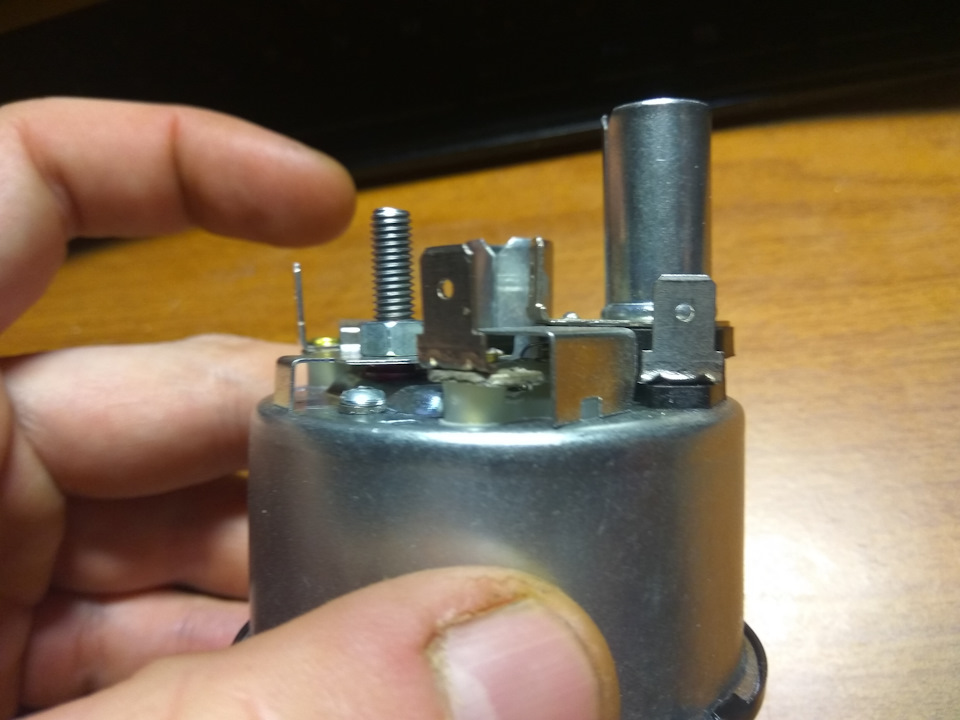

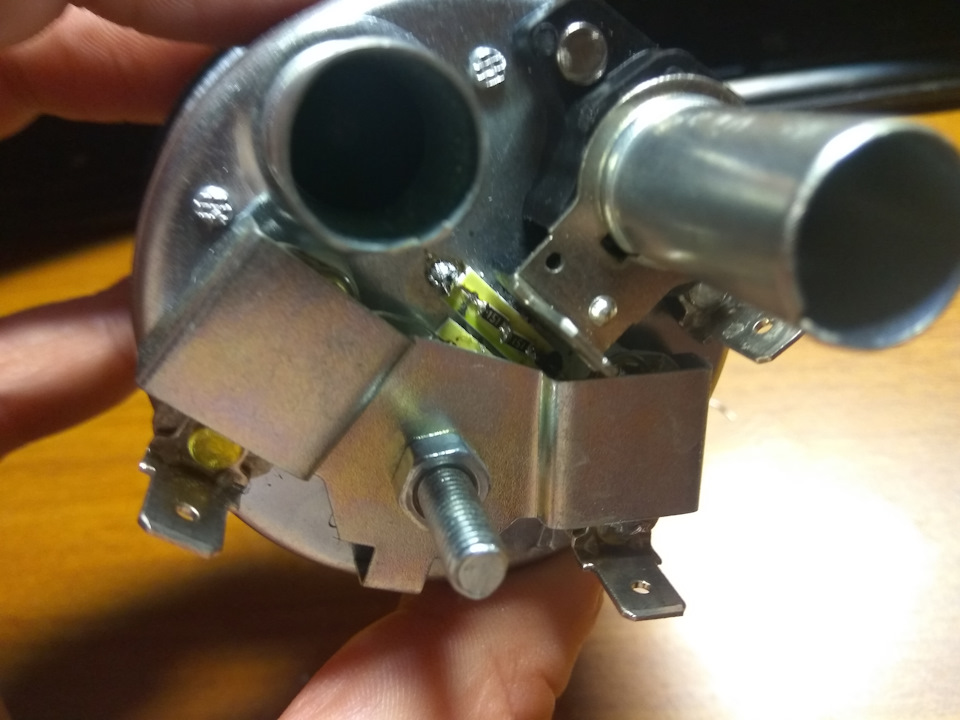

Для переделки датчика не нужно разбирать сам датчик, а все делается с тыльной стороны датчика. Для этого снял крепление и небольшой металлический кожух, закрывающий резисторы:

Родные резисторы надо срезать, для изменения номиналов и схемы подключения. Для модернизации нужно два резистора 300 и 160 Ом, у меня к сожалению таких не оказалось, давно не пополнял запасы, но нашлось много резисторов в смд корпусах. Срезаем старые резисторы:

Конечно по хорошему можно было сходить в радиотовары и купить резисторы нужных номиналов, но хотелось здесь и сейчас. Поэтому на подложку, вырезанную из ненужной пластиковой карты были напаяны резисторы, 300 Ом получил из последовательного соединения двух по 150 Ом, а 160 Ом из 100 и 60 Ом.

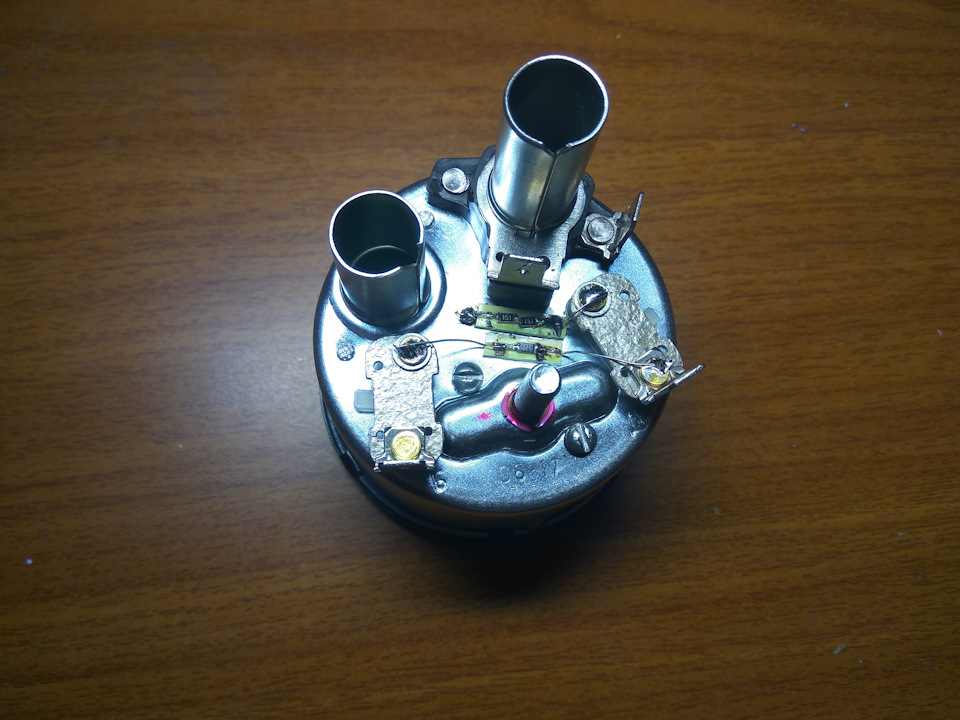

На фото верхний 300, нижний 160 Ом:

Собираем на место кожух, все хорошо спрятано и ни где не мешается и не замыкает.

После сборки пошел в гараж на испытания, подключил датчик и все отлично показывает. единственное чуть чуть поправил стрелку, что бы шкала начиналась с О после включения питания, а не ниже.

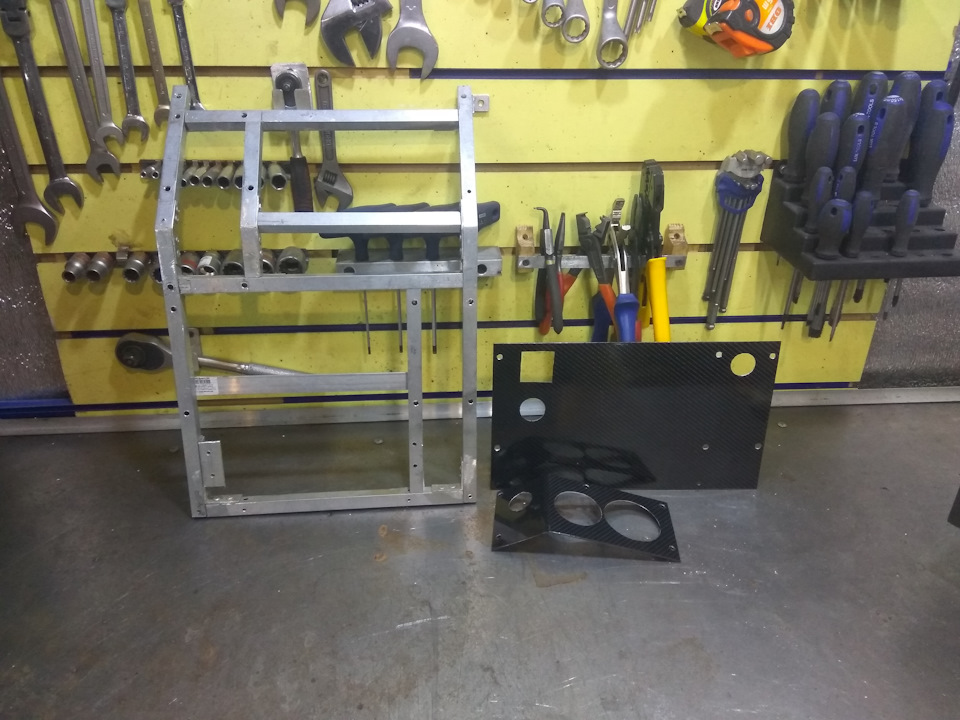

Для дальнейших тестов и подключения нужно было индикатор где то разместить, решил немного переделать свою новую панель под новые требования. А заодно сделать ее на пару см уже, чтобы добавить место правой ноге.

Отсверлил левую стенку:

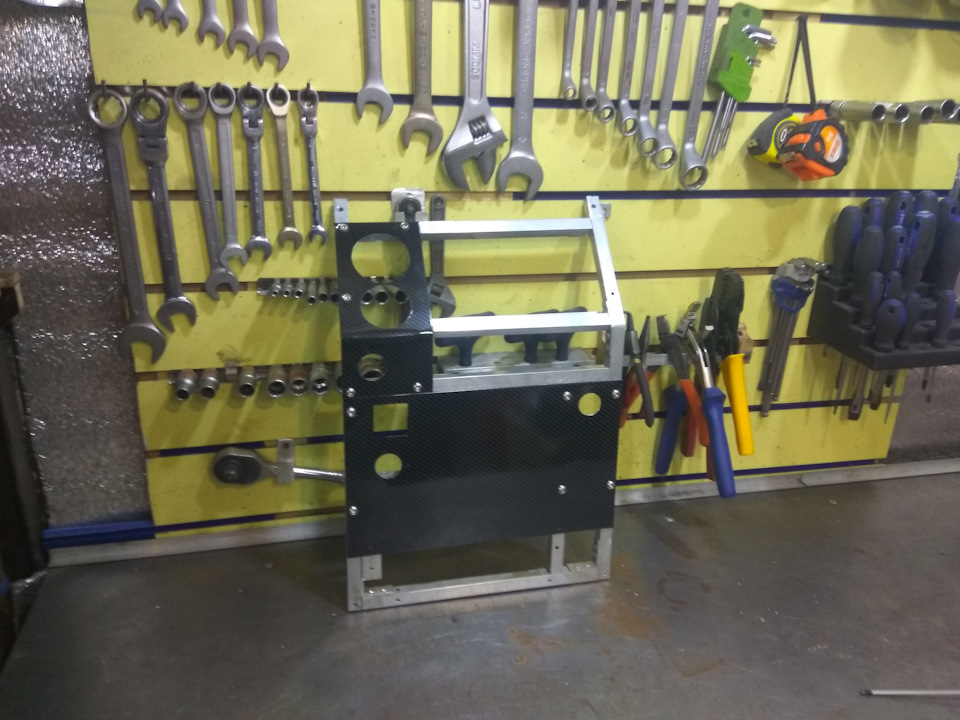

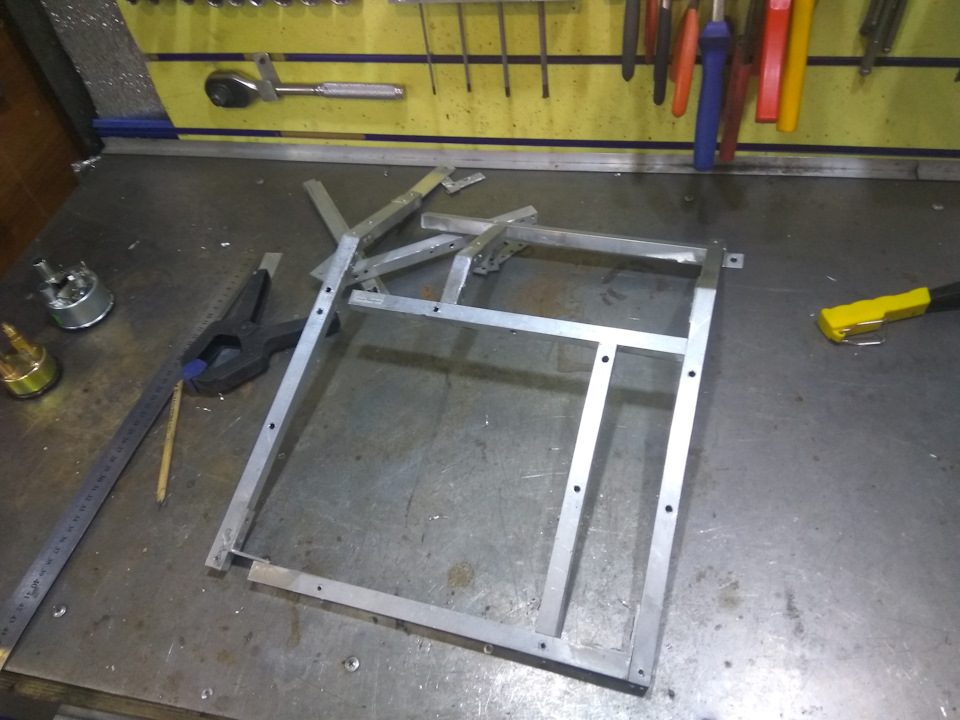

Укоротил на 3 см горизонтальные элементы. и немного передвинул верхнюю вертикаль, чтобы оставить под малую секцию 60 мм (посадочный размер индикатора уровня топлива). Изготовил две новые панельки под новые размеры:

Начинка осталась прежней, просто все поменялось местами и добавлен индикатор уровня топлива:

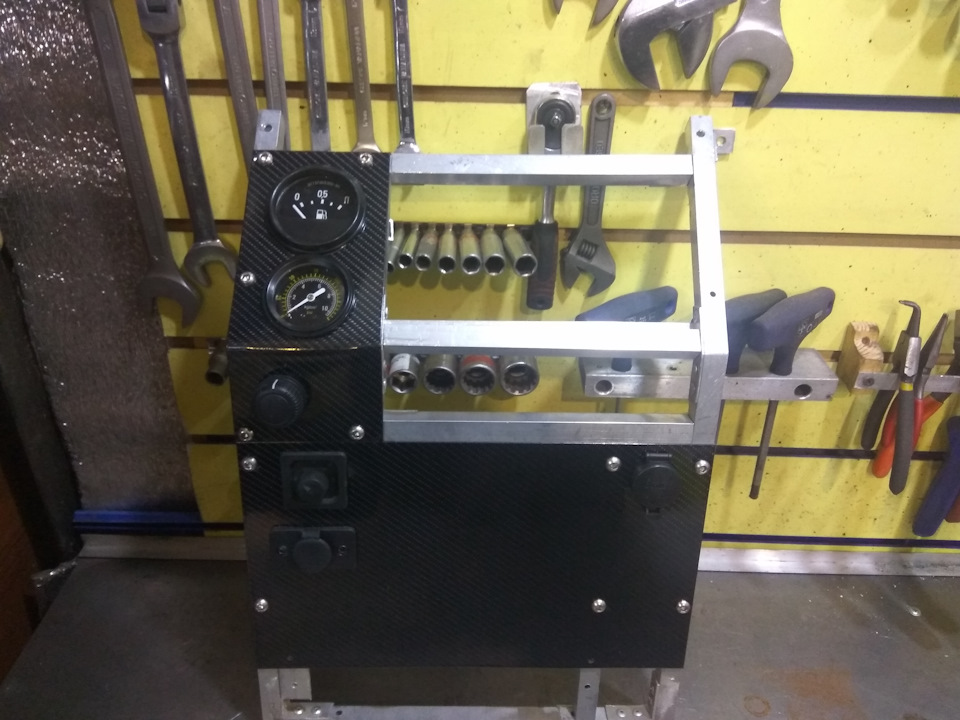

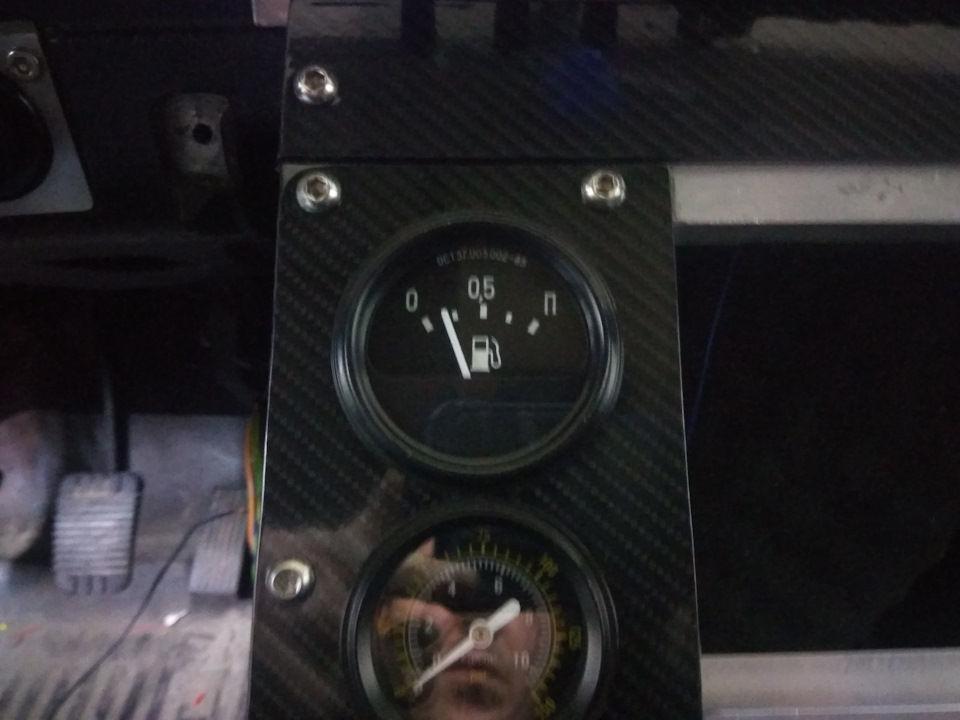

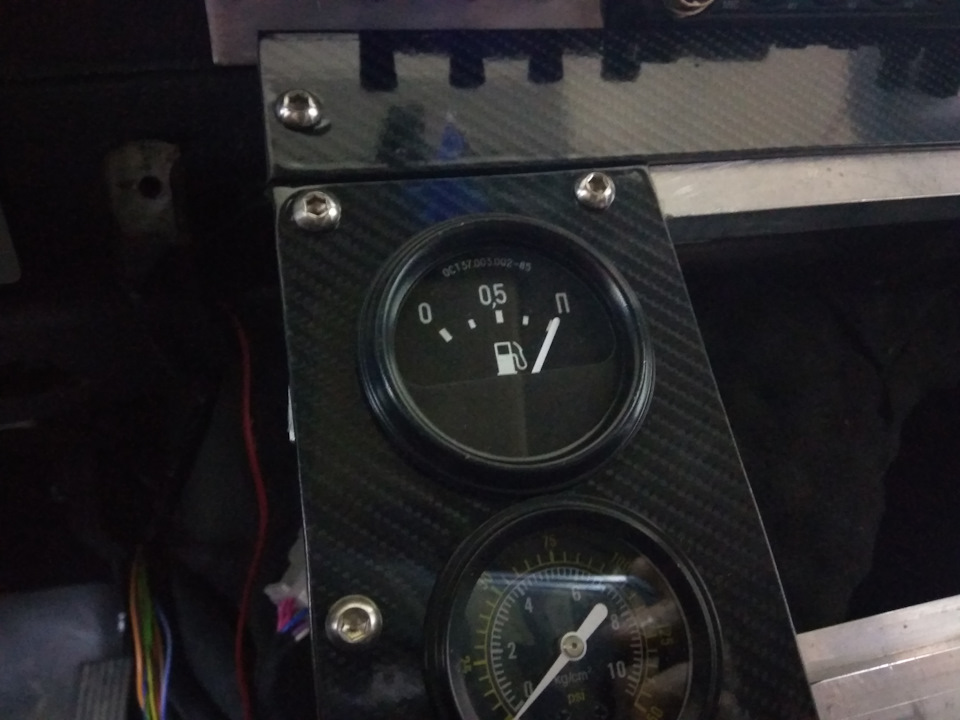

Установил панель и подключил индикатор. бак у меня не пустой:

Из канистры порциями добавляем топливо и смотрим на изменения:

На одно деление получилось литров по 12 + -. Точность прибора мне кажется не лучше 2-3.
Из интернета:
«Указатель уровня топлива 13.3806 проверяется методом наполнения топливного бака топливом из мерной посуды. Если указатель и датчик исправны и правильно отрегулированы, то при напряжении 12,5 Вольт и температуре 20+-5 градусов точность показаний в точках шкалы указателя 0 и 1/4 составляет примерно 5%, в точке 1/2 — примерно 7%, а в точке П — примерно 9%.» Меня это вполне устроит, лучше чем ездить вслепую по одометру.

Читать еще:  Установка и замена салонного фильтра на Lada Largus

Поехали дальше.С правым датчиком встроенным в погружной насос все просто, он правильного номинала и правильно установлен. А вот в левом баке датчик отсутствовал, от него остался только топливозаборник. Когда менял баки столкнулся с тем что не смог нормально поставить датчик, потому оставил топливозаборник удалив поплавок и резистор. Но раз уж взялся, хочется все доделать уже до конца и чтобы показывало оба бака.

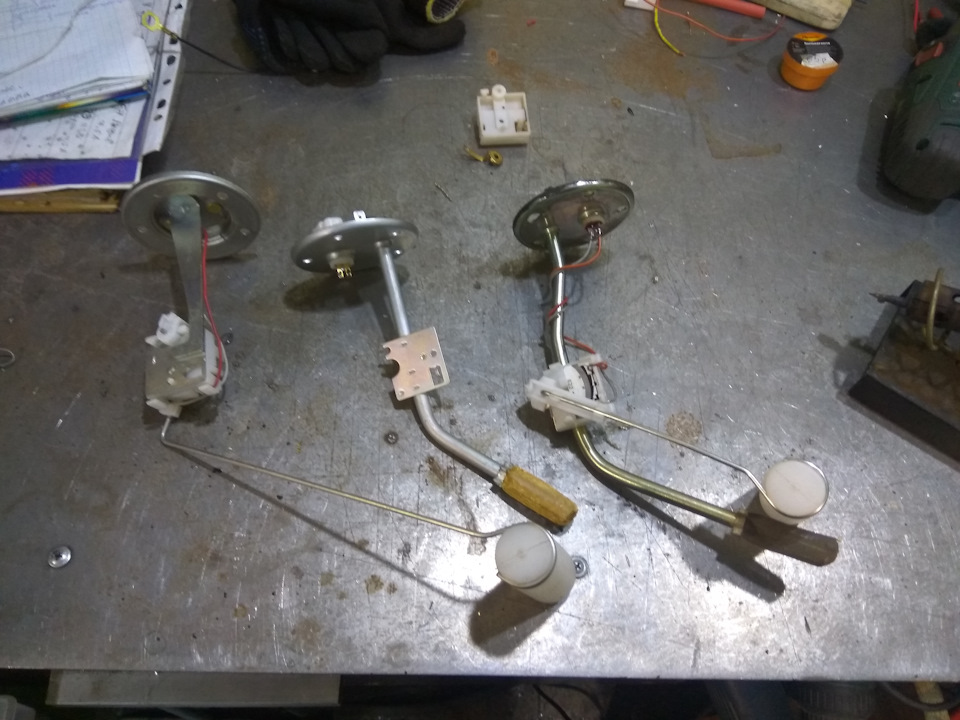

Вынул из бака топливозаборник, из купленного датчика на него был перепаян резистор с механизмом поплавка. Кстати на фото видно как поплавок не доходит до нижнего положения.

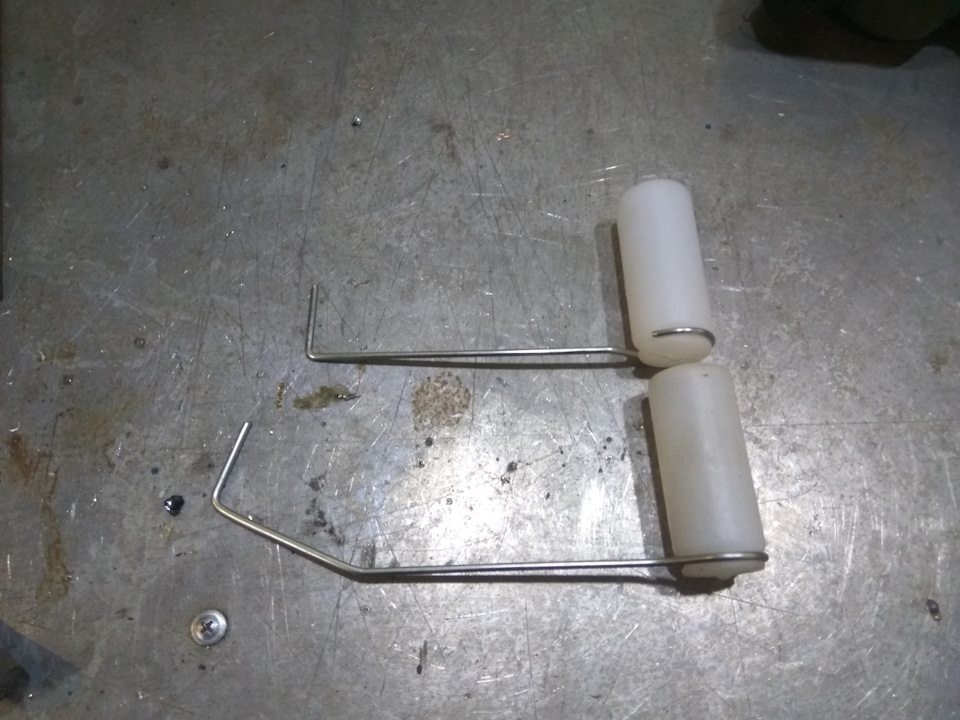

А на следующем фото видно что не доходит и до верха, а так как новые баки длиннее родных, то это уже другой объем топлива.

Поэтому еще с одного датчика, который у меня уже давно лежал, с длинным поплавком, я позаимствовал поплавок. Порезал и погнул по нужным размерам. Дополнительно погнул его так чтобы поплавок оказался в середине бака и не упирался в стенку, как было при первой установке бака.

Ну и раз уж перебрал весь датчик, решил еще и фильтр на нем сразу махнуть на новый.

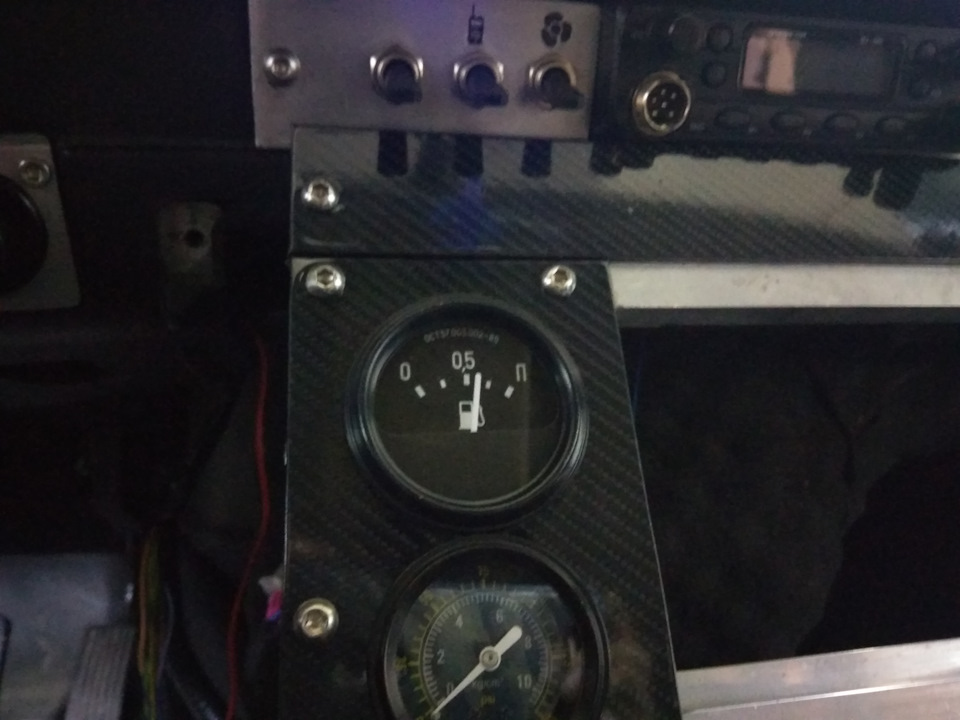

Поставил на место, подключил, залил порциями остатки топлива с канистр, все отлично, показывает так же как и с правым баком.

Ну и последние штрихи, кнопка переключения баков.
Так как я заморочился с пересветкой, то пришлось немного поколхозить. Разобрал патрон под лампочку от кнопки:

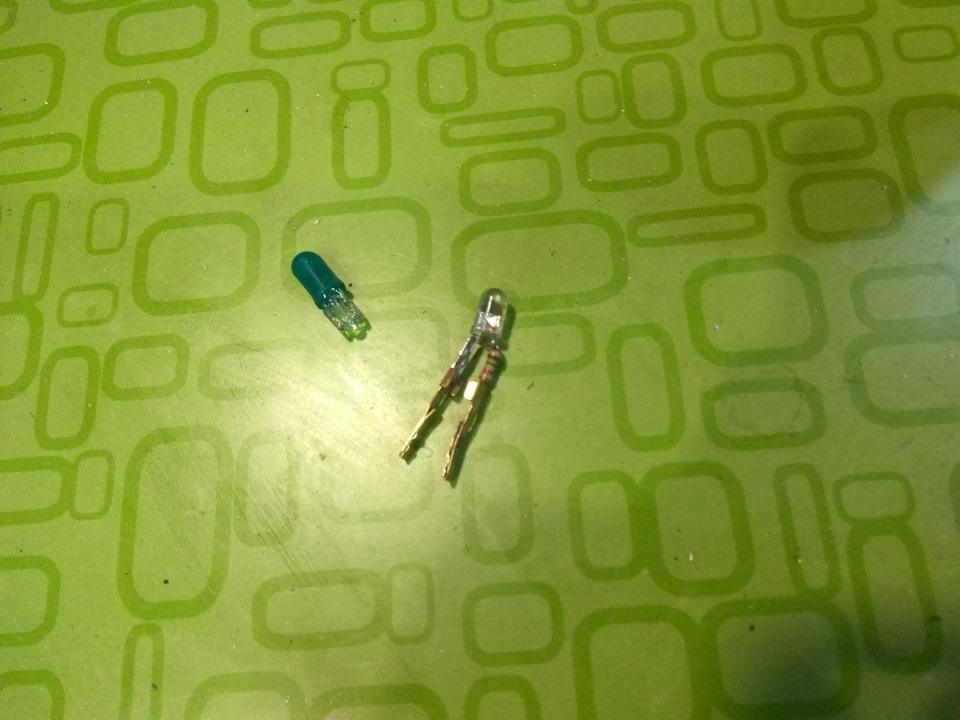

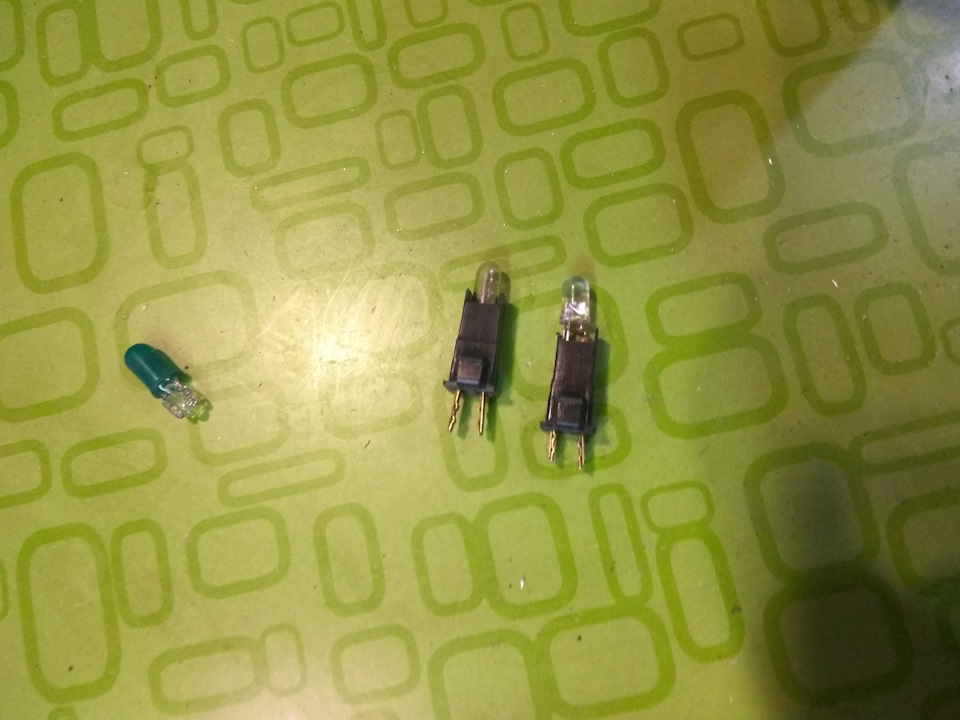

Подрезал лапки, припаял светодиод с резистором

Слева нетронутый заводской вариант

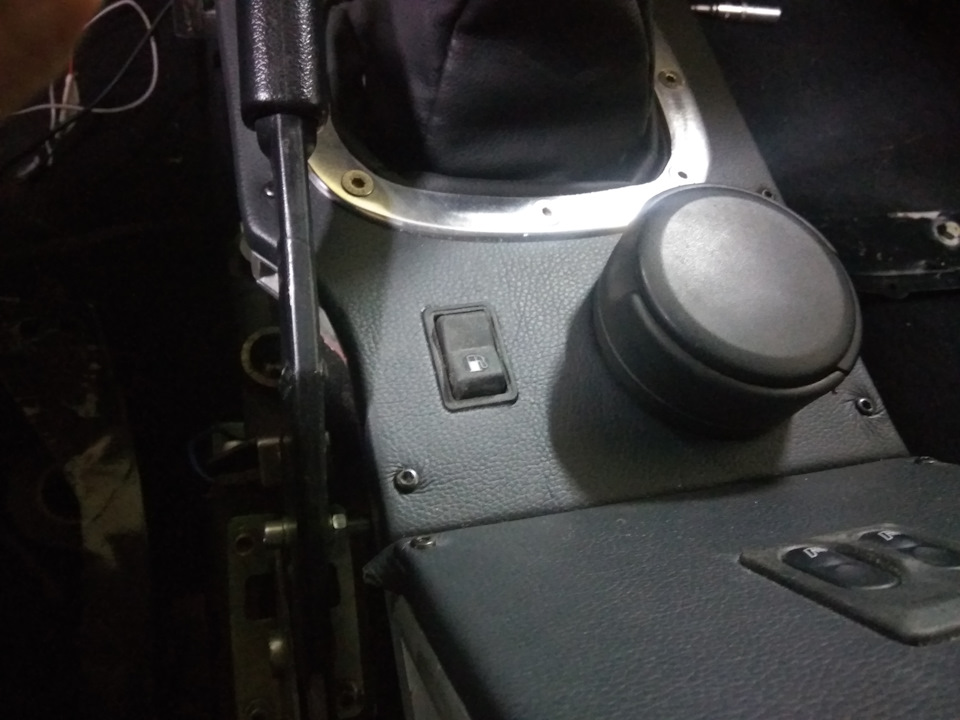

А кнопку разместил почти как в заводском варианте, вырезав под него место в тоннеле пола.

Теперь остались ходовые испытания.
Всем успехов и удачи!
