Замена тормозных колодок хендай гетц

Руководства по ремонту Hyundai Getz: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки HANKOOK FRIXA для Hyundai Getz имеют маркировку FLH12.

Минимально допустимая толщина фрикционных накладок тормозных колодок составляет 1,5 мм.

Заменяйте колодки в следующих случаях:
– толщина фрикционных накладок меньше допустимой;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– на накладках глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ

Не применяйте бензин, дизельное топливо или какие%либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом — это может привести к неравномерному торможению.

Вам потребуются: ключ для гаек колес, пассатижи или отвертка с плоским лезвием, отвертка с крестообразным лезвием, раздвижные пассатижи.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на верхней метке или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Замена тормозного барабана») .

6. Снимите пружину с рычага механизма автоматической регулировки зазора и отсоедините пружину от тормозной колодки.

7. Снимите верхнюю стяжную пружину пассатижами или отверткой.

ПРЕДУПРЕЖДЕНИЕ

При пользовании пассатижами или отверткой будьте осторожны. Рекомендуем работать с помощью специальных клещей для снятия стяжных пружин.

8. Удерживая пассатижами хвостовик опорной стойки, нажмите на пластину, поверните ее на 1/4 оборота.

9. . и снимите пружинную пластину, а также опорную стойку задней колодки.

10. Аналогичным образом снимите пружинную пластину передней тормозной колодки.

11. Снимите распорную планку в сборе с регулятором зазора.

12. . нижнюю стяжную пружину и переднюю тормозную колодку.

13. Снимите заднюю колодку, отсоединив разжимной рычаг от троса стояночного тормоза.

14. Смажьте резьбу стержня распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку, но не затягивайте ее.

15. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.

ПРЕДУПРЕЖДЕНИЕ

Детали распорной планки и регулятора левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма — не перепутайте их!

16. Раздвижными пассатижами сожмите поршни тормозного цилиндра и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

Учтите, что при утапливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

17. Установите тормозной барабан.

18. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

19. Установите на место колесо. Проверьте легкость его вращения.

20. Аналогично замените тормозные колодки тормозного механизма другого колеса.

21. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза») .

Замена передних тормозных колодок Хендай Гетц

Сегодня мы поменяем передние тормозные колодки на автомобиле Хендай Гетц.

Зачем платить деньги на сервисе, если колодки можно заменить своими руками. Произвести данную работу можно с небольшим набором инструментов, а необходимые для работы знания даст видео урок. Еще вы можете почитать мои советы по работе, и некоторые интересные моменты ниже.

Процесс замены передних колодок на автомобиле Хендай Гетц

1. Отверните болт крепления направляющего пальца, который находиться снизу. Поднимите суппорт и закрепите.
2. Если вы проделали первый шаг у вас есть свободный доступ к колодкам. Вторым шагом работы будет снятие отработанных колодок.

1. Произведите установку удерживающих пружин тормозных колодок.
2. Произведите установку колодок в удерживающие пружины
3. Спец. инструментом вдавите тормозной поршень
4. Поставьте новые тормозные колодки вместе с прокладками
5. Закройте суппорт, и заверните болт который крепит направляющий палец

Несколько интересных советов которые послужат вам в работе

• Никогда не жмите на тормоза после демонтажа колодок.
• Всегда меняйте колодки на одной оси вашего автомобиля. Даже если испортилась одна сторона обязательно меняйте и вторую. Иначе автомобиль может вести в сторону на дороге.
• Очищайте место посадки колодок от грязи и пыли.
• Толщина накладок на новых колодках 9 мм, на изношенных минимальная 1.0 мм.
• Колодка которая имеет датчик износа, всегда устанавливается со стороны тормозного поршня.
• И последний совет, никогда не смазывайте колодки и тормозной диск.

Какие колодки поставить на Хендай Гетц

Номер оригинальных колодок для Hyundai Getz — 58101-1CA10.

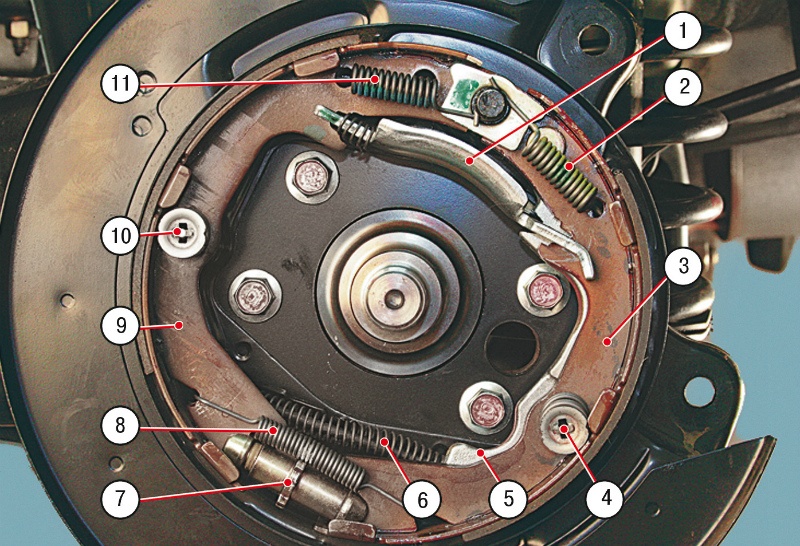

Hyundai Getz. Замена задних тормозных колодок (барабанные тормоза)

Снятие

1. Освободите стояночный тормоз.

2. Снимите колесо, выверните винт и снимите тормозной барабан.

4. Снимите зажимы со стоек поддержки тормозных колодок, прижимные пружины и стойки поддержки тормозных колодок.

5. Прижмите колодки и снимите регулятор колодок.

6. Снимите нижнюю и верхнюю стяжные пружины колодок и отсоедините трос от рычага привода стояночного тормоза.

Проверка

1. Измерьте внутренний диаметр тормозного барабана. Индикатором часового типа проверьте биение тормозного барабана. Замените тормозной барабан, если внутренний диаметр барабана превышает предельно допустимое значение.

Номинальный диаметр тормозного барабана, мм: -6e3ABS:180 -с ABS: 203,2

Предельно допустимое биение тормозного барабана: 0,005 мм

3. Проверьте равномерность прилегания тормозной колодки к тормозному барабану.

4. Осмотрите рабочие тормозные цилиндры на отсутствие утечек тормозной жидкости.

5. Осмотрите тормозной щит на отсутствие износа или повреждений.

Установка

1. Смазкой смажьте следующие точки контакта тормозных колодок:

• Точки контакта тормозных колодок с тормозным щитом.

• Точки контакта тормозных колодок с опорной плитой.

Рекомендованный смазочный материал: SAE J310, NLGI №2

3. Установите тормозные колодки и прижимные пружины.

4. Установите регулировочную планку и стяжные пружины колодок.

5. Установите регулировочный рычаг и пружину регулировочного рычага.

6. После установки тормозного барабана несколько раз затяните рычаг стояночного тормоза.

Внимание

Не допускайте попадания смазки и других загрязнений на рабочую поверхность тормозного барабана.

Примечание

1. Перед установкой тормозного барабана проверьте наружный диаметр тормозных колодок.

2. Отрегулируйте зазор между тормозными колодками и барабаном, нажав более 20 раз на педаль тормоза с усилием 10 кг.

Наружный диаметр тормозных колодок, мм:

Замена задних тормозных колодок Hyundai Getz (Хендай Гетц)

Промойте загрязненные детали спиртом. Сборка Нанесите тормозную жидкость требуемой марки на резиновые детали поршней и уплотнительные прокладки.

Порядок установки поршней в главный тормозной цилиндр Осторожно вставьте в цилиндр пружины и поршни, обеспечив их правильное положение рис. Отверткой утопите поршни в цилиндр и установите в проточку цилиндра стопорное кольцо.

Установка цилиндрического штифта в тормозной цилиндр: Установка Установите главный тормозной цилиндр на вакуумный усилитель тормозов. Присоедините к цилиндру тормозные трубопроводы. Установите обе задний тормозной механизм хендай гетц прокладки бачка. Установите на цилиндр бачок гидропривода тормозов. Регулятор давления Регулятор давления служит для распределения давления тормозной жидкости в тормозных механизмах передних и задних колес с целью повышения эффективности торможения и предотвращения преждевременной блокировки колес.

Разборка регулятора давления не допускается, так как его работоспособность непосредственно зависит от правильного натяжения его пружины при установке. Регуляторы давления по одному для каждого тормозного механизма задних колес установлены на главном тормозном цилиндре. Проверка технического состояния Проверка технического состояния регулятора давления должна производиться в условиях задний тормозной механизм хендай гетц технического обслуживания автомобилей Hyundai.

Для проверки технического состояния регулятора давления используются контрольные манометры. Тормозные трубопроводы Рис. Трубопроводы контура гидропривода тормозов передних колес автомобилей без антиблокировочной системы тормозов: Трубопроводы контура гидропривода тормозов передних колес автомобилей, оборудованных антиблокировочной системой тормозов: Трубопроводы контура гидропривода тормозов передних колес автомобилей, оборудованных антиблокировочной системой тормозов, представлены на рис.

Шланг должен быть прочно заделан в наконечниках.

Резьба наконечников шланга не должна иметь повреждений. Если при нажатии на педаль тормоза шланг раздувается, значит, порваны нити кордов. При обнаружении любого из этих дефектов шланг необходимо заменить.

На шланги не должны попадать минеральные масла и смазки, растворяющие резину; — все скобы крепления трубопроводов должны быть целыми и хорошо закреплены. Ослабление крепления или разрушение скоб приводит к вибрации трубопроводов, которая вызывает их поломки; — не допускается утечка тормозной жидкости из соединений главного цилиндра с трубопроводами и бачком.

При обнаружении неисправностей замените поврежденные детали новыми. Гибкие шланги независимо от их состояния заменяйте новыми после тыс. Снятие Заменяйте тормозные шланги со задний тормозной механизм хендай гетц скручивания, трещинами и следами подтекания тормозной жидкости. Для отсоединения тормозных шлангов от тормозных трубопроводов используйте специальный ключ для штуцеров.

Снятие зажима крепления тормозного шланга: Снимите тормозной шланг. Новые колодки приобретайте с такой же маркировкой.

Минимально допустимая толщина фрикционных накладок тормозных колодок составляет 1,5 мм. Заменяйте колодки в следующих случаях: Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.

Hyundai Getz: Ремонтируем тормоза

Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом — это может привести к неравномерному торможению. Вам потребуются: Включите I передачу и установите упорные бруски под передние задний тормозной механизм хендай гетц. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз автомобиль расторможен. Подводим натяжной механизм в начало. Приступаем к сборке. Начинаем с установки колодки которая крепиться к тросу ручника.

Одеваем бегунок на трос ручника и закрепляем колодку пружинкой.

Замена задних тормозных колодок Хендай Гетц

задний тормозной механизм хендай гетц Устанавливаем натяжной механизм. Я ещё летом прикупил тормозные диски Brembo на перед, а сейчас заказал колодки Hankook Frixa S1 для передних тормозов, код: Хотел делать замену весной, но так как случилась такая беда, решил менять всё. Как оказалось, я прогадал с дисками. Поясняю… Есть два вида дисков Brembo, которые подходял на Getz на перед, это: Я заказывал первые. Указанный выше сайт я тогда ещё не знал, а инфу про АБС autodoc мне не выдавал.

Как вы догадались по описанию, диски отличаются на 1 дюйм диаметром и соответсвию АБС. Так вот… У меня АБС присутствует. Мы примерили диск и сравнили со старым — он реально меньше, а ещё в том, что под АБС, внутренняя канавка шире. Встал-то диск хорошо, но когда мы собрали суппорт, то оказалось, что колодки выступают над диском на миллиметра Как-то побоялись мы последствий и вернули задний тормозной механизм хендай гетц конфигурацию.

Посему вопрос к опытным гетцоводам: Предполагаю, что когда начнут стираться колодки, часть колодки начнет заходить на ребро диска. Чем это грозит? Не развалит ли это суппорта, не убьёт ли диск, колодки?

Замена задних тормозных колодок Хендай Гетц

Безопасность — превыше всего. С таким девизом должны ездить автомобилисты. Для Хендай Гетц замена задних тормозных колодок производится, если они подверглись нескольким причинам. Выбор колодок стоит производить тщательно, и согласно каталожных номеров данных заводом-изготовителем.

Видео

Видеоматериал расскажет, как поменять тормозные колодки на автомобиле

Процесс замены

Для совершения замены задних тормозных колодок Хендай Гетц необходимо подготовить инструментарий. Для работы понадобится: домкрат, баллонный ключ, пассатижи и плоская отвертка. Когда все подготовлено, можно преступить непосредственно к процессу:

1. Ставим автомобиль на ручник.
2. Под передние колеса подставить противооткатные упоры.

Включите I передачу и установите упорные бруски под передние колеса.

Поднимаем заднюю часть автомобиля, где будет меняться колодка, при помощи домкрата.

Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен). Снимите колесо.

Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на верхней метке или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

Снимаем крышку с тормозного бачка.

Снимите тормозной барабан.

Проводим демонтаж верхней крышки тормозного барабана.

Снимите пружину с рычага механизма автоматической регулировки зазора и отсоедините пружину от тормозной колодки.

Сдвигаем рабочий поршень внутрь, и фиксируем его в таком положении.

Снимите верхнюю стяжную пружину пассатижами или отверткой.

Раздвижные рычаги стояночного тормоза сжимаем вовнутрь.

Удерживая пассатижами хвостовик опорной стойки, нажмите на пластину, поверните ее на 1/4 оборота…

Сжимаем пружину, и отцепляем трос ручника.

..и снимите пружинную пластину, а также опорную стойку задней колодки.

Перед использованием ручного тормоза, прям в гараже, его необходимо плавно потянуть и отпустить несколько раз. Это поможет приспособиться новым колодкам.

Причины неисправности

Причины неисправности задних тормозных колодок ничем не отличаются от передних. Но, стоит остановиться на них, чтобы знать их:

• Износ фрикционной части. Его можно увидеть, только если разобрать барабан. Согласно рекомендациям завода изготовителя, фрикционная часть не должна быть меньше 2 мм.
• Попадание тормозной жидкости на накладки, также приводит к замене колодки.
• Фрикционная часть имеет трещины, откололась или обнаружены сколы. Это свидетельствует о том, что накладку необходимо заменить.

Все эти причины становятся решающими в решении о замене задних тормозных колодок.

Выбор колодок

Производители задних колодок на Гетц те же, что и для передних. На данном автомобиле устанавливаются 2 типа барабанов, которые отличаются размерами. Колодки подбираются в зависимости от барабана. Согласно отзывам водителей, особыми выдающимися характеристиками они не отличаются, имеют средний срок службы, и не скрипят.

583051CA00 — комплект задних тормозных колодок Хендай Гетц. Стоимость — 2500 рублей.

Аналоги

Производителей, которые выпускаю аналоги достаточно много, но рассмотрим лишь те, которые по опыту устанавливают владельцы автомобиля.

Hyundai Getz: Ремонтируем тормоза

Если уровень рабочей жидкости в бачке находится на отметке MAX, медицинским шприцем или резиновой грушей откачиваем из бачка часть жидкости — чтобы при утапливании поршня в цилиндр жидкость не вытекла из-под крышки бачка. Снимаем переднее колесо.

Hyundai Getz

ШАГ 1

Головкой «на 12» отворачиваем направляющий палец суппорта…

ШАГ 1

…и вынимаем палец из суппорта.

ШАГ 2

Поворачиваем суппорт относительно верхнего направляющего штифта…

ШАГ 2

…и подвязываем суппорт проволокой или шнуром к пружине амортизаторной стойки.

После того как суппорт повернут относительно направляющего штифта, не нажимайте педаль тормоза, так как поршень может полностью выйти из цилиндра.

ШАГ 3

Вынимаем из направляющей наружную и внутреннюю колодки.

ШАГ 3

ШАГ 4

Снимаем пружинные держатели колодок.

ШАГ 4

Очищаем от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в суппорте и направляющей колодок. Для очистки не применяйте бензин или солярку, только специальный состав!

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Сделать это можно разными способами.

ШАГ 5

Раздвижными пассатижами через проставку утапливаем поршень в цилиндр.

ШАГ 5

При другом способе устанавливаем на место наружную колодку и поворачиваем суппорт в рабочее положение.

ШАГ 6

Вставив через отверстие в суппорте отвертку с широким лезвием или монтажную лопатку и опираясь ею о тормозной диск, утапливаем поршень в цилиндр.

ШАГ 6

Устанавливаем колодки в обратной последовательности.

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

Валерий Жаринов

На заметку

Тормозные колодки необходимо менять только комплектом — все четыре штуки на обоих передних колесах. То же относится к задней оси. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при резком замедлении. Сразу после замены колодок будьте готовы к тому, что тормозной путь автомобиля окажется больше привычного, пока они не притрутся к диску.

Как заменить задние тормозные колодки на Хендай Гетц

Для того чтобы провести замену колодок на автомобиле, потребуется домкрат, новые колодки, ключи для снятия колеса и раскручивания тормозной системы.

ВИДЕО: Замена задних колодок Хендай Гетц

Устанавливаем автомобиль на домкрат, снимаем колесо, откручиваем фиксирующие гайки тормозного барабана и демонтируем сам тормозной барабан. При помощи ножа или плоской отвертки, аккуратно вынимаем колодки, как продемонстрировано в этом обучающем видео уроке.
