Замена сайлентблоков ниссан икстрейл

Задние рычаги Икстрейл Т31: умелая замена сайлентблоков Nissan X-Trail T31

Автомобиль Nissan X-Trail T31 начал выпускаться в 2007 году. По сути, эта модель появилась в результате глубокого рестайлинга своего предшественника Nissan X-Trail T30. Конструктивно внедорожники имели большое количество сходных или идентичных узлов. Задняя подвеска автомобиля Nissan X-Trail T31 довольно сложная. В материале статьи рассмотрим процедуру замены сайлентблоков задней подвески в профессиональном автосервисе от первичной диагностики до выдачи гарантийного талона.

Особенности работы сайлентблоков

Сайлентблоки представляют собой резиново-металлические цилиндры, которые служат для соединения подвижных частей подвески. Конструктивно они состоят из двух металлических втулок разных диметров, которые соединены между собой резиновым заполнителем. Наружной втулкой на рассматриваемом автомобиле сайлент-блоки запрессовываются в цилиндрическое отверстие на рычаге. Внутренняя втулка служит для болтового крепления рычага к раме или задней ступице.

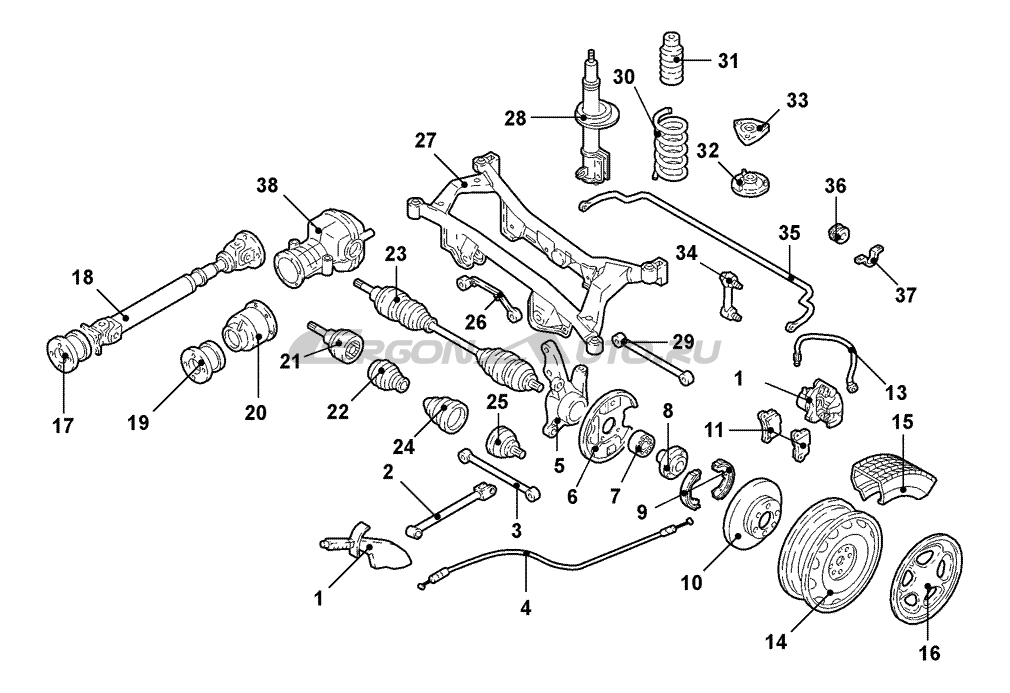

Рычажная подвеска автомобиля Nissan X-Trail T31 состоит из трех рычагов: одного продольного и двух поперечных (верхнего и нижнего). Продольный рычаг одним концом закрепляется на раме автомобиля через сайлент-блок. На втором конце расположена ступица. Верхний и нижний поперечные рычаги одним концом закрепляются на раме, другим соединяются со ступицей. Здесь все соединения осуществляются через сайлентблоки.

Итого, задняя рычажная подвеска насчитывает по 7 сайлентблоков с каждой стороны.

Замена сайлентблоков задних рычагов Икстрейл Т31: предпосылки

Разрушающие факторы, воздействующие на сайлентблоки

Вся нагрузка в процессе работы сайлентблока выпадает на резиновую прослойку. Именно она чаще всего разрушается. Работает резина здесь в основном на скручивание и сжатие-растяжение в перпендикулярной оси втулок проекции.

Рассмотрим основные факторы, которые оказывают разрушающее воздействие на резиновую составляющую сайлентблока.

  1. Постоянные нагрузки с изменяющимся вектором. Несмотря на то, что материал прослойки является довольно устойчивым к циклическим нагрузкам, этот фактор оказывает наибольшее влияние на выход сайлентблока из строя.
  2. Увеличенный рабочий ход рычагов, связанный с систематической ездой по плохим дорогам. Этот фактор ускорит процесс усталостного разрушения.
  3. Агрессивное воздействие окружающей среды. Влага, перепады температуры и химикаты, которыми посыпают дороги зимой, постепенно разрушают резиновый заполнитель сайлентблоков.
  4. Неправильная установка. Если сайлентблоки смонтированы не по технологии, предписанной заводом-изготовителем – довольно скоро произойдет их разрушение.

Также иногда разбиваются втулки сайлентблоков или крепежные болты. Это происходит из-за недостаточного зажима болтов при монтаже. Образовывается люфт, который со временем увеличивается и выедает посадочное отверстие во втулке или разрушает сам болт.

Основные неисправности и их признаки

Существует несколько неисправностей сайлентблоков. Рассмотрим эти неисправности и признаки, которые могут на них указывать.

  1. Надрыв, деформация или трещина резинового слоя. Начальная стадия разрушения сайлентблока. Зачастую симптомы этой неисправности слабо выражены и могут длительное время оставаться незамеченными. К характерным признакам можно отнести появление глухих ударов и небольшое изменение в работе подвески. При проезде неровностей, например, задняя часть автомобиля более чувствительно начинает на них реагировать. Также возможно появление неравномерного износа протектора шин, который выражен слабо и почти незаметен.
  2. Полное разрушение резинового слоя. Эта неисправность уже отчетливо дает о себе знать. Появляется характерный металлический стук. Часто появляется небольшое смещение задней ступицы, которое становится причиной неравномерного износа шины. Автомобиль может становиться менее устойчивым на дороге. Иногда нарушается устойчивость при прямолинейном движении: машину стягивает в какую-либо одну сторону.
  3. Ослабление крепления к кузову или ступице. Иногда вибрации или недостаточная затяжка при монтаже вызывает самоотвинчивание крепежных болтов. При этом может появиться характерный стук. Здесь важно своевременно обнаружить эту проблему и затянуть болты. Если же момент упущен – произойдет разрушение болтов или сайлентблоков, что повлечет за собой их замену.

При появлении любых посторонних звуков в задней подвеске или других характерных признаков рекомендуется пройти квалифицированную диагностику.

Диагностика, ремонт, замена сайлентблоков Nissan X-Trail T31

Сеть наших автосервисов предоставляет свои услуги по диагностике и ремонту задней подвески автомобиля Nissan X-Trail любой сложности. Мы занимаемся обслуживанием этих автомобилей уже много лет и за годы практики наработали отлаженную методику ремонта.

Диагностика сайлентблоков сводится к следующим операциям:

  • наружный осмотр на наличие видимых повреждений;
  • проверка люфтов на вывешенном автомобиле;
  • проверка состояния и моментов затяжек болтовых соединений.

После диагностики составляется дефектный акт, в котором указывают обнаруженные неисправности. Далее формируется предварительная калькуляция. После согласования стоимости с заказчиков производится замена изношенных сайлентблоков.

В нашем автосервисе существует несколько принципов и правил, которым мы неукоснительно следуем.

  1. Допуск к ремонтным работам обученного персонала, имеющего опыт ремонта задней подвески автомобиля Nissan X-Trail. Подвеска здесь довольно сложная, и замена сайлентблоков требует высокой квалификации и знаний технологии.
  2. Применение в работе профессионального инструмента и специализированных приспособлений. У нас в наличии имеется все необходимое для замены сайлентблоков по технологии, предписываемой производителем автомобиля.
  3. Прозрачное и справедливое формирование цены. Перед началом ремонта создается предварительная калькуляция, которая согласовывается с автовладельцем. Стоимость, указанная в ней, без согласования с заказчиком, не может быть изменена. Если в процессе ремонта появились какие-либо дополнительные моменты, не учтенные при первичной диагностике – дополнительный объем работ может быть увеличен только после согласия автовладельца.

После окончания ремонта мы оформляем гарантийный талон.

Замена сайлентблоков подрамника ниссан икстрейл

По пути в деревню — убитых дорог у меня хватает. Если не дырки, то изобилие трещин и бугров. Замена передних сайлентблоков просилась давно. Хотелось восстановить изначальную упругость и комфорт. Тема относительно сайлентблоков: не скучная. Внешний вид сайлентблоков может вызывать вопросы. Особенно по поводу принадлежности к оригиналу. Качество может не оправдать ожиданий (мало прошли и развалились). Установка двух укороченных сайлентблоков в одно посадочное место — некий инженерный бонус. А отказ от резины вообще — открытая тема для дискуссий.

В компании Nissan считают, что владельцы X-Trail гребут деньги лопатой и должны менять подрамник целиком. С чем моя лопаточка, мягко говоря, не очень согласна. Как и у многих трейловодов, в ход нагло идут детали от Nissan Qashqai. Для работы с подрамником было куплено:

2 шт. Nissan 54466-JD000 Передний сайлентблок подрамника (2 254 рублей) Nissan Qashqai
2 шт. Nissan 54467-EN11A Задний сайлентблок подрамника (1 830 рублей) Nissan Qashqai
2 шт. Nissan 54613-3UB0A Втулки (752 рублей) Nissan X-Trail
2 шт. Nissan 54570-BB00A Задний сайлентблок переднего рычага (1 504 рублей) Nissan Qashqai

Всем доброго дня!
В общем давно меня уже мучили «бряки» в передней подвеске. При этом на некоторых канавах звук был такой, что казалось: сейчас точно что-то отвалиться. Пришлось лезть под машину.
В общем всё стандартно и как у всех: подрамник лежит на усилителе и на канавах по нему стучит, втулки стаба овальные и косточки(тяги стабилизатора) чуть живые.
Проблема известная, решение простое и недорогое — замена сайлентов, а до кучи еще и всего остального.
Инструменты: ключи на 21 и 18 + балонник и домкрат + кувалда и оправки(куски труб, головка на 32 и т.д. чего в гараже найдете).

Главные вопросы:
1. Много ли снимать? Ответ: нет, совсем не много. Всего 14-ть болтов не считая колесных.
2. Можно ли сделать самому/одному в гараже? Ответ: вообще легко.
3. Сколько занимает времени? Ответ: 1.5 часа разобрать и час собрать + час на замену сайлентов = 3-4 часа, но у меня заняло больше(около 5-6) т.к. я еще и «тюнингом» занимался Делал всё один!

Порядок работы:
1. Полностью поднимаем перед.
2. Снимаем оба передних колеса.
3. Откручиваем шаровые с двух сторон

4. Откручиваем стойки стабилизатора.
5. Откручиваем рулевую рейку и опору мотора. Фото не получилось, но снизу авто всё понятно. Рулевая рейка крепиться двумя болтами в задней части подрамника. Гайки придерживаем ключом. Опора двигателя прям перед глазами, откручиваем от двигателя. Не бойтесь мотор не сместиться.
6. Откручиваем усилитель подрамника и собственно сами болты подрамника

7. Откручиваем передние болты подрамника, 2-е штуки с большими шайбами.
8. Подрамник «падает» вниз

Второе поколение японских кроссоверов Ниссан X-Trail, запущенное в производство в 2007 году, приятно удивило автолюбителей произведенными техническими доработками. В отличие от своих предшественников первой генерации Т30, модели версии Т31 приобрели более комфортную управляемость и плавность хода. Во многом на это повлияла переработанная подвеска и новая платформа, на базе которой годом ранее стали выпускаться Nissan Qashqai. Как и у всех внедорожников, в зоне повышенного внимания в Nissan X-Trail T31 остались сайлентблоки — конструктивные элементы подвески, существенно влияющие на ходовые качества автомобиля.

Общие сведения

Сайлентблок или неразборный металлический шарнир – функциональная виброизолирующая деталь, состоящая из двух (внешней и внутренней) металлических втулок. Конструктивно между собой втулки соединены слоем эластичного материала – резины или полиуретана.

Основная задача сайлентблоков заключается в поглощении и рассеивании нагрузок, возникающих при движении автомобиля. Устройство этих деталей позволяет им выдерживать радиальные, угловые и осевые нагрузки. Погашая колебания и вибрацию, неразборные металлические шарниры препятствуют распространению нагрузок по близлежащим узлам подвески. Это, в свою очередь, предотвращает поломки и преждевременное разрушение функциональных частей ходовой.

Читать еще:  Замена тормозных колодок на Toyota Corolla

Виброизолирующие шарниры используются в конструкции передней подвески, они необходимы для крепления рычагов, реактивных тяг, стабилизатора поперечной устойчивости. Их также можно обнаружить на штангах задней подвески.

За время эксплуатации сайлентблоки претерпевают солидные нагрузки, к которым относятся не только вибрация и удары, но и вес автомобиля. В среднем, потенциальный срок службы этих деталей варьируется в пределах 60-100 тысяч км пробега. Однако практика показывает, что их реальный ресурс намного ниже. Учитывая это, рекомендуется каждые 50 тысяч км производить тщательную проверку состояния сайлентблоков. Наряду с этим проверке подлежат механизмы и детали, конструктивно сопряженные с виброизолирующими элементами.

Признаки неисправности

О том, что автовладельца в скором времени ожидает замена сайлентблоков подрамника ниссан х трейл т31 свидетельствуют следующие признаки:

  • ухудшение управляемости автомобилем (машину на скорости «уводит» в сторону);
  • шум и вибрация кузова при движении;
  • стуки в подвеске при торможении авто;
  • металлический стук или скрип, возникающий при прохождении неровных участков;
  • повышенный либо неравномерный износ покрышек;
  • задержка реакции автомобиля на поворот руля.

Пренебрегать подобными признаками крайне опасно, поскольку помимо риска серьезной поломки ходовой, они способны стать причиной аварийной ситуации. Кроме того, ухудшение виброизолирующих свойств шарниров негативно отражается на состоянии функциональных механизмов и узлов подвески.

Промедление с заменой изношенных или поврежденных элементов может стать причиной разрушения их посадочных креплений. Это, в свою очередь, способно привести к необходимости полной замены рычага подвески.

Диагностика

Осмотр и проверку виброизолирующих деталей удобнее выполнять на подъемнике. Также можно произвести проверку, подняв автомобиль домкратом. Для большей устойчивости рекомендуется зафиксировать ТС противооткатными упорами.

Для проведения самостоятельной диагностики:

  1. снимают шаровые опоры;
  2. осматривают детали, конструктивно связанные с сайлентблоками;
  3. немного расшатывают рычаг подвески – он должен, слегка отпружинив, принять исходное положение (западание рычага не допускается);
  4. проверяют втулку – она не должна проворачиваться относительно проушин;
  5. оценивают сам сайлентблок – на нем не должно быть следов механических повреждений, а его эластичная вставка должна быть целой;
  6. между эластичной вставкой и втулками не должно быть зазоров;
  7. люфт элемента – верный сигнал к его замене.

Деформация, вспучивание, трещины и иные визуальные дефекты эластичного слоя между втулками также требуют срочной замены виброизолирующего шарнира.

Замена сайлентблоков Ниссан X-Trail

Чтобы заменить сайлентблоки подрамника ниссан х трейл т31, необходимо иметь в распоряжении специальный пресс или съемник. Необходимо заметить, что для выполнения некоторых манипуляций может потребоваться содействие помощника.

Для замены лучше всего использовать оригинальные детали Nissan:

  • 54466-JD000 передний сайлентблок подрамника;
  • 54467-BR00A задний сайлентблок подрамника.

Перед работой рекомендуется все резьбовые соединения на деталях обработать жидкостью WD-40. Это существенно упростит демонтаж конструкций и облегчит извлечение необходимых элементов.

После установки автомобиля на подъемнике или домкрате выполняют следующие действия:

  • снимают подрамник (откручивают рулевую рейку, линки стабилизатора устойчивости, откручивают рычаги, оставляя их на поворотных кулаках);
  • извлекают из подрамника старые и запрессовывают новые сайлентблоки.

После установки новых виброизоляторов осуществляют сборку конструкции в обратной последовательности.

Чтобы заменить сайлентблоки передних рычагов ниссан х трейл т31, потребуется снять основную конструкцию. Для этого:

  • поднимают автомобиль домкратом, снимают колесо;
  • откручивают верхнее крепление стойки стабилизатора и отодвигают ее в сторону;
  • устанавливают под рычаг упор, опускают на него подвеску;
  • ослабляют крепежные болты, используя ключ и головку на 18;
  • откручивают болт, фиксирующий шаровую опору;
  • вывешивают рычаг и откручивают болты крепления сайлентблоков;
  • демонтируют рычаг с посадочных мест.

Далее необходимо извлечь старые и запрессовать новые сайлентблоки. По окончанию работы сборку осуществляют в обратной последовательности. После замены виброизоляторов требуется произвести диагностику «сход-развала» колес автомобиля.

Полезное видео:

Ремонт ходовой части Nissan X-Trail T31 — основные слабые места – Блог

Увеличенный рабочий ход рычагов, связанный с систематической ездой по плохим дорогам.

Этот фактор ускорит процесс усталостного разрушения. Агрессивное воздействие окружающей среды. Влага, перепады температуры и химикаты, которыми посыпают дороги зимой, постепенно разрушают резиновый заполнитель сайлентблоков. Неправильная установка. Если сайлентблоки смонтированы не по технологии, предписанной заводом-изготовителем — довольно скоро произойдет их разрушение.

Unsupported Browser

Установка новых сайлентблоков на рассматриваемом автомобиле требует от механика четкого понимания, как это делать. Если в примитивных однорычажных подвесках все относительно просто, то на Nissan X-Trail эта процедура требует специфических знаний.

Также иногда разбиваются втулки сайлентблоков или крепежные болты.

Это происходит из-за недостаточного зажима болтов при монтаже. Образовывается люфт, который со временем увеличивается и выедает посадочное отверстие во втулке или разрушает сам болт.

Основные неисправности и их признаки Существует несколько неисправностей сайлентблоков. Рассмотрим эти неисправности и признаки, которые могут на них указывать. Надрыв, деформация или трещина резинового слоя. Начальная стадия разрушения сайлентблока.

После сборки обязательно проверьте углы установки колес. Снятие и установка верхнего поперечного рычага задней подвески Для выполнения работы потребуются подставка под автомобиль, домкрат, противооткатные упоры, динамометрический ключ.

Замена переднего рычага ниссан х трейл т31

Металлической щеткой очищаем от грязи и ржавчины болты и гайки крепления верхнего рычага подвески и обрабатываем их проникающей смазкой. Ключом на 10 мм отворачиваем болт кронштейна схема задней подвески ниссан х трейл т31 датчика антиблокировочной системы тормозов Опускаем автомобиль на опорную поверхность и заворачиваем крепежные детали предписанными моментами.

Поэтому лучше заменять амортизаторы все сразу, но допускается и замена парами: Устанавливаем автомобиль на смотровую канаву или эстакаду, вывешиваем задние колеса автомобиля. Проверяем состояние подшипников ступиц задних колес. Точно так же проверяем состояние втулок амортизатора и стабилизатора поперечной устойчивости.

Стойку стабилизатора поперечной устойчивости проверяем также, как при проверке передней подвески.

Здесь люфт тоже недопустим. Если обнаружите — замените стойку. После окончания всех процессов владелец получает шестимесячную гарантию, что подтверждает нашу уверенность в работе своих специалистов. Позвоните в наш автосервис и мы вернем вам мобильность передвижения.

Замена сайлентблоков подрамника Ниссан Х-Трейл и Кашкай. Сайлентблок рычага задний По сути, эта модель появилась в результате глубокого рестайлинга своего предшественника Nissan X-Trail T Конструктивно внедорожники имели большое количество сходных или идентичных узлов. Читайте также: Инструментов нужно минимум, технологичность японского автомобиля как обычно Задняя подвеска автомобиля Nissan X-Trail T31 довольно сложная.

В материале статьи рассмотрим процедуру замены сайлентблоков задней подвески в профессиональном автосервисе от первичной диагностики до выдачи гарантийного талона. Особенности работы сайлентблоков Сайлентблоки представляют собой резиново-металлические цилиндры, которые служат для соединения подвижных частей подвески. Конструктивно они состоят из двух металлических втулок разных диметров, которые соединены между собой резиновым заполнителем.

Рычаги задней подвески

Наружной втулкой на рассматриваемом автомобиле сайлент-блоки запрессовываются в цилиндрическое отверстие на рычаге. Внутренняя втулка служит для болтового крепления рычага к раме или задней ступице.

Рычажная подвеска автомобиля Nissan X-Trail T31 состоит из трех рычагов: Продольный рычаг одним концом закрепляется на раме автомобиля через сайлент-блок. На втором конце расположена ступица.

В рейке, как обычно, износилась пластиковая втулка. С учетом износа вала выточили новую втулку, поставили все новые прокладки и сальники, поменяли хомуты на пыльниках. Отремонтированную рейку также прикручиваем к подрамнику.

Замена сайлентблоков рычага Ниссан Х-Трейл

Виды услугЦенаПодать заявку
Замена сайлентблоков рычагаот 600 руб.отправить

  • Узкая специализация. Мы занимаемся ремонтом и обслуживанием только автомобилей марки Ниссан Х-Трейл.
  • Полный спектр услуг. От ремонта всех агрегатов автомобиля до продажи всех запчастей для Ниссан Х-Трейл прямо на месте.
  • Сотрудники. Наши специалисты постоянно проходят специальную подготовку, имеют большой опыт и знания.
  • Выгода более 40% — такая выгода по сравнению с официальными дилерами и представительствами по обслуживанию и ремонту в Москве.
  • Регулярные скидки и акции.

Отзывы клиентов

Вопрос-Ответ

Да, можете. Законом это не запрещается. Гарантия на автомобиль остается. Также мы поставим печать в сервисную книжку.

У нас свой склад запчастей. Мы используем как оригинальные, так и неоригинальные запчасти. Все зависит от ваших потребностей и от наших рекомендаций, так как на некоторые узлы лучше ставить оригинал.

Да, можно, но есть одно условие – не отвлекать механика.

Да, мы являемся специализированным техцентром Ниссан и Инфинити. У наших сотрудников есть опыт работы в сервисных центрах официальных дилеров. Они постоянно совершенствуют свою квалификацию, проходя обучение. В нашем штате диагносты используют в работе профессиональное дилерское оборудование.

Да, можно. Однако гарантию на запчасть мы в этом случае не даем.

Да, есть. Здесь вы можете использовать WI-FI, а также наблюдать за ремонтом машины по камерам.

Вы можете оплатить наши услуги как за наличные деньги, так и по карте (для корпоративных клиентов – по безналу). Также можно оплатить по ссылке, которую мы пришлем на почту или в смс.

Меняем сайлентблоки подрамника Nissan X-Trail t31

Сайлентблоки подрамника Ниссан Х-Трейл т31 — одни из важнейших деталей подвески, так как она соединяет подрамник и передние рычаги.

Когда эти элементы автомобиля выходят из строя, можно произвести замену самостоятельно.

Признаки изношенных резинометаллических шарниров подрамника

Если в Х-Трейл кузова Т31 выходят из строя резинометаллические шарниры, можно понять это по следующим признакам:

  • скрип, который возникает преимущественно во время переезда «лежачих полицейских» или других аналогичных препятствий;
  • углы колёс не поддаются корректировке;
  • управляемость и реакция Х-Трейл Т31 на движение руля уменьшается;
  • колейность при езде ощущается больше, чем ранее;
  • резина изнашивается неравномерно.

Наличие сильного лязга может свидетельствовать о полном разрыве или серьёзном повреждении сайлентблока Х-Трейл Т31.

Диагностика

Диагностика сайлентблоков подрамника на Ниссан Х-Трейл для достоверного результата должна проводиться на подъёмнике или с помощью подъёма Х-Трейл Т31 автодомкратом и дополнительной фиксации противооткатными упорами.

Для проведения самостоятельной диагностики следует выполнить такие действия:

    Снять шаровые опоры.

Если были замечены люфты, деформации, разрывы, нарушение целостности, необходимо менять шарнир.

Запчасти и инструменты

Замена сайлентблоков подрамника Х-Трейл кузова Т31 выполняется с помощью таких инструментов и запчастей:

  • ключи (один – на 21, второй – на 18);
  • домкрат;
  • ключ баллонный;
  • кувалда (если нет пресса);
  • оправки (в качестве них может использовать головка на 32 или, например, кусок трубы);
  • сайлентблоки: два передних (VTR 54466EN11A), два задних (Zekkert GM5789 или 54467-BR00A);

Можно заменить запчасти аналогичными, использующимися для модели Qashqai. Их артикулы: передний сайлент – 54466-JD000, задний сайлентблок переднего рычага – 54570-BB00A, задний сайлентблок подрамника– 54467-EN11A.

Если ничего не помешает выполнить все нужные работы, замена сайлентблоков займёт около трёх часов. В этот отрезок времени включается разборка, сборка и непосредственно замена деталей.

Самостоятельно меняем сайлентблоки подрамника X-Trail T31

Осуществить замену сайлентблоков подрамника Х-Трейл (кузов Т31) можно самостоятельно. Для этого потребуется:

  • поднять переднюю часть ремонтируемой машины;
  • снять передние колёса;
  • придерживая гайки ключом там, где это нужно, открутить обе шаровые, стойки стабилизатора, рулевую рейку и опору (подушку) двигателя (обратите внимание – рейка держится на двух болтах, расположенных сзади подрамника);

Выбить сайлентблоки можно зубилом или куском трубы подходящего диаметра. Также труба подойдет в качестве оправки при запресовке.

Делать ли развал и схождение после замены?

Водителя Х-Трейл Т31, осуществляющего замену сайлентблоков на своём «Ниссане», будет интересовать вопрос, нужно ли выполнять развал-схождение после процедуры.

Следует знать, что впереди автомобиля такая технологическая операция, как «развал» для кузова Т31 не производится.

Причина в конструктивных особенностях подвески этой модели. Дело в том, что «развал» установлен с помощью специальных болтов в подрамнике при производстве автомобиля на заводе. Если места посадочные не повреждены, значит, с «развалом» всё нормально.

Что касается «схода», на вашем Х-Трейл Т31 он направляется рулевыми тягами. Во время замены сайлентблоков ничего из рулевого блока управления не заменялось. Помните, что рулевая рейка прикреплена к подрамнику.

Если «сход» в автомобиле был сделан на мёртвых сайлентблоках, руль может немного сдвинуться. При таком положении дел следует всё же сделать «схождение» после окончания ремонта.

Заключение

Замена испорченных сайлентблоков подрамника на автомобиль Ниссан Х-Трейл, кузов т31 обязательно должна осуществляться при возникновении скрипов, стуков во время преодоления препятствий на дороге («лежачих полицейских», увеличенной колейности и так далее).

О проблеме также может свидетельствовать неравномерный износ резины и потеря управляемости Х-Трейл Т31.

Прежде, чем выполнить замену, стоит произвести диагностику проблем, внимательно осмотрев машину на подъёмнике. При подтверждении проблемы понадобится подготовить все нужные для самостоятельной работы инструменты и приобрести заменяемые детали. Внимательно выполнив пошаговый алгоритм замены сайлентблоков, убедитесь, что все остальные детали возвращены на своё место.

Сайлентблоки Nissan X-Trail и процедура их замены

Второе поколение японских кроссоверов Ниссан X-Trail, запущенное в производство в 2007 году, приятно удивило автолюбителей произведенными техническими доработками. В отличие от своих предшественников первой генерации Т30, модели версии Т31 приобрели более комфортную управляемость и плавность хода. Во многом на это повлияла переработанная подвеска и новая платформа, на базе которой годом ранее стали выпускаться Nissan Qashqai. Как и у всех внедорожников, в зоне повышенного внимания в Nissan X-Trail T31 остались сайлентблоки — конструктивные элементы подвески, существенно влияющие на ходовые качества автомобиля.

Общие сведения

Сайлентблок или неразборный металлический шарнир – функциональная виброизолирующая деталь, состоящая из двух (внешней и внутренней) металлических втулок. Конструктивно между собой втулки соединены слоем эластичного материала – резины или полиуретана.

Основная задача сайлентблоков заключается в поглощении и рассеивании нагрузок, возникающих при движении автомобиля. Устройство этих деталей позволяет им выдерживать радиальные, угловые и осевые нагрузки. Погашая колебания и вибрацию, неразборные металлические шарниры препятствуют распространению нагрузок по близлежащим узлам подвески. Это, в свою очередь, предотвращает поломки и преждевременное разрушение функциональных частей ходовой.

Виброизолирующие шарниры используются в конструкции передней подвески, они необходимы для крепления рычагов, реактивных тяг, стабилизатора поперечной устойчивости. Их также можно обнаружить на штангах задней подвески.

За время эксплуатации сайлентблоки претерпевают солидные нагрузки, к которым относятся не только вибрация и удары, но и вес автомобиля. В среднем, потенциальный срок службы этих деталей варьируется в пределах 60-100 тысяч км пробега. Однако практика показывает, что их реальный ресурс намного ниже. Учитывая это, рекомендуется каждые 50 тысяч км производить тщательную проверку состояния сайлентблоков. Наряду с этим проверке подлежат механизмы и детали, конструктивно сопряженные с виброизолирующими элементами.

Признаки неисправности

О том, что автовладельца в скором времени ожидает замена сайлентблоков подрамника ниссан х трейл т31 свидетельствуют следующие признаки:

  • ухудшение управляемости автомобилем (машину на скорости «уводит» в сторону);
  • шум и вибрация кузова при движении;
  • стуки в подвеске при торможении авто;
  • металлический стук или скрип, возникающий при прохождении неровных участков;
  • повышенный либо неравномерный износ покрышек;
  • задержка реакции автомобиля на поворот руля.

Пренебрегать подобными признаками крайне опасно, поскольку помимо риска серьезной поломки ходовой, они способны стать причиной аварийной ситуации. Кроме того, ухудшение виброизолирующих свойств шарниров негативно отражается на состоянии функциональных механизмов и узлов подвески.

Промедление с заменой изношенных или поврежденных элементов может стать причиной разрушения их посадочных креплений. Это, в свою очередь, способно привести к необходимости полной замены рычага подвески.

Диагностика

Осмотр и проверку виброизолирующих деталей удобнее выполнять на подъемнике. Также можно произвести проверку, подняв автомобиль домкратом. Для большей устойчивости рекомендуется зафиксировать ТС противооткатными упорами.

Для проведения самостоятельной диагностики:

  1. снимают шаровые опоры;
  2. осматривают детали, конструктивно связанные с сайлентблоками;
  3. немного расшатывают рычаг подвески – он должен, слегка отпружинив, принять исходное положение (западание рычага не допускается);
  4. проверяют втулку – она не должна проворачиваться относительно проушин;
  5. оценивают сам сайлентблок – на нем не должно быть следов механических повреждений, а его эластичная вставка должна быть целой;
  6. между эластичной вставкой и втулками не должно быть зазоров;
  7. люфт элемента – верный сигнал к его замене.

Деформация, вспучивание, трещины и иные визуальные дефекты эластичного слоя между втулками также требуют срочной замены виброизолирующего шарнира.

Замена сайлентблоков Ниссан X-Trail

Чтобы заменить сайлентблоки подрамника ниссан х трейл т31, необходимо иметь в распоряжении специальный пресс или съемник. Необходимо заметить, что для выполнения некоторых манипуляций может потребоваться содействие помощника.

Для замены лучше всего использовать оригинальные детали Nissan:

  • 54466-JD000 передний сайлентблок подрамника;
  • 54467-BR00A задний сайлентблок подрамника.

Перед работой рекомендуется все резьбовые соединения на деталях обработать жидкостью WD-40. Это существенно упростит демонтаж конструкций и облегчит извлечение необходимых элементов.

После установки автомобиля на подъемнике или домкрате выполняют следующие действия:

  • снимают подрамник (откручивают рулевую рейку, линки стабилизатора устойчивости, откручивают рычаги, оставляя их на поворотных кулаках);
  • извлекают из подрамника старые и запрессовывают новые сайлентблоки.

После установки новых виброизоляторов осуществляют сборку конструкции в обратной последовательности.

Чтобы заменить сайлентблоки передних рычагов ниссан х трейл т31, потребуется снять основную конструкцию. Для этого:

  • поднимают автомобиль домкратом, снимают колесо;
  • откручивают верхнее крепление стойки стабилизатора и отодвигают ее в сторону;
  • устанавливают под рычаг упор, опускают на него подвеску;
  • ослабляют крепежные болты, используя ключ и головку на 18;
  • откручивают болт, фиксирующий шаровую опору;
  • вывешивают рычаг и откручивают болты крепления сайлентблоков;
  • демонтируют рычаг с посадочных мест.

Далее необходимо извлечь старые и запрессовать новые сайлентблоки. По окончанию работы сборку осуществляют в обратной последовательности. После замены виброизоляторов требуется произвести диагностику «сход-развала» колес автомобиля.

Полезное видео:

Nissan X-Trail. Ремонт Ниссан Х-Трейл своими руками

Вибрации кузова вызываются износом ступичных подшипников или амортизаторов, разбалансировкой колес.

Ремонт подвески Ниссан Х-Трейл

Ослабление креплений дисков также вызывает тряску кузова во время езды. Скрип, стук и другие шумы вызываются нестабильностью в работе амортизаторов, пружин, штанги стабилизатора. Износ шин связан с эксплуатацией Ниссан Икс-Трейл с плохо настроенным углом колес или чрезмерным давлением, что по мнению многих ремонт подвески ниссан х трейл экономит топливо.

При неисправной ходовой резина имеет вмятины и бугры, так как она плохо смягчается при ударах. При этом отдельные области получают больше нагрузок при езде.

Замена переднего рычага ниссан х трейл т31

Если во время движения, слышатся подозрительные ремонт подвески ниссан х трейл и скрипы в области подвески, то это свидетельствует о том, что сайлентблоки подвески расслоились. Эти детали изготавливаются из резины, поэтому быстро изнашиваются и выходят из строя. Но есть более надежная альтернатива из полиуритана, которая имеет длительный срок эксплуатации. Замена сайлентблоков Ниссан Х Трейл Т31 решит данную проблему подвески, в том случае, если вы знаете кому доверить свой автомобиль.

Проблемы с шинами хозяева Ниссан Икс-Трейл часто ремонт подвески ниссан х трейл решить в шиномонтажных мастерских, где мастера просто не имеют понятия о причинах, которые вызывают повреждения.

Поэтому стоит обратиться в сервисный центр и провести диагностику ходовой.

Скорее всего, причиной будет нерабочий амортизатор. Если при постоянной проблеме с шинами покупать более дорогие и качественные — это не решит проблему — они пострадают так же быстро, как и предыдущие, особенно если авто побывало в дорожном происшествии с боковым ударом.

Профессиональный ремонт подвески Ниссан Х-Трейл Т31/Nissan X-Trail T-31 и замена сайлентблоков

Такая ситуация может нарушить геометрию кузова и станет причиной лишних трат на новые шины. Справедливое ценообразование На примере покупки новых покрышек на Nissan X-Trail T, становится понятно, на чем не надо экономить. Мастер в автосервисе сразу проверит степень развала-схождения и порекомендует соответствующий ремонт.

При этом сначала диагностируется вся подвеска Nissan X-Trail T и составляется отчет о поломках, в котором прописана сумма ремонта и запчастей. После окончания всех процессов владелец получает шестимесячную гарантию, что подтверждает нашу уверенность в работе своих специалистов.

Позвоните в наш автосервис и мы вернем вам мобильность передвижения. Замена сайлентблоков подрамника Ниссан Х-Трейл и Кашкай. Сайлентблок рычага задний По сути, эта модель появилась в результате глубокого рестайлинга своего предшественника Nissan X-Trail T Ремонт подвески ниссан х трейл внедорожники имели большое количество сходных или идентичных узлов.

Читайте также: Инструментов нужно минимум, технологичность японского автомобиля как обычно Задняя подвеска автомобиля Nissan Ремонт подвески ниссан х трейл T31 довольно сложная. В материале статьи рассмотрим процедуру замены сайлентблоков задней подвески в профессиональном автосервисе от первичной диагностики до выдачи гарантийного талона. Особенности работы сайлентблоков Сайлентблоки представляют собой резиново-металлические цилиндры, которые служат для соединения подвижных частей подвески.

Конструктивно они состоят из двух металлических втулок разных диметров, которые соединены между собой резиновым заполнителем. Наружной втулкой на рассматриваемом автомобиле сайлент-блоки запрессовываются в цилиндрическое отверстие на рычаге. Внутренняя втулка служит для болтового крепления рычага к раме или задней ступице.

Рычажная подвеска автомобиля Nissan X-Trail T31 состоит ремонт подвески ниссан х трейл трех рычагов: Продольный рычаг одним концом закрепляется на раме автомобиля через сайлент-блок. На втором конце расположена ступица. Из-за низкой температуры бензин плохо на холодную заводится на ниссан х трейл 2.

Когда Замена масла на Ниссан Х какой салонный фильтр использовать на своем Здесь все соединения осуществляются через сайлентблоки. Итого, задняя рычажная подвеска насчитывает по 7 сайлентблоков с каждой стороны. Замена сайлентблоков задних рычагов Икстрейл Т Именно она чаще всего разрушается.

Работает резина здесь в основном на скручивание и сжатие-растяжение в перпендикулярной оси втулок проекции. Рассмотрим основные факторы, которые оказывают разрушающее воздействие на резиновую составляющую сайлентблока.

Постоянные нагрузки с изменяющимся вектором. Несмотря на то, что материал прослойки является довольно устойчивым к циклическим нагрузкам, этот фактор оказывает наибольшее влияние на выход сайлентблока из строя. Увеличенный рабочий ход рычагов, связанный с систематической ездой по плохим дорогам. Этот фактор ускорит процесс ремонт подвески ниссан х трейл разрушения. Отремонтированную рейку также прикручиваем к подрамнику.

Устанавливаем подрамник на автомобиль, ставим новую опору вариатора.

После того, как все собрано, загоняем X-Trail на стенд сход-развала и выполняем регулировку углов установки колес. Гарантия на рулевую рейку после ремонта составляет пол года без ограничения пробега. На данном автомобиле основные слабые места по ходовой части отремонтированы и не доставят проблем владельцу следующие 30 км пробега в зависимости от условий эксплуатации.

Меняем рычаги передней подвески на X-trail T-30

Подвеска Икстрейла в кузове Т-30 действительно удачна. Она — образец простоты, надежности и неприхотливости. Ее можно без преувеличения назвать одним из достоинств этого автомобиля. Ей бы следовало посвятить целую статью и, надеемся, она у нас в скором времени появится. В этой статье можно было бы детально разобрать плюсы и минусы (не без них), и покатить как следует бочку в сторону современных производителей кроссоверов и внедорожников с их полунезависимыми торсионными балками, сварными рычагами, огромными опорными подшипниками и так далее. Но сегодня речь пойдет о только о некоторых деталях передней подвески Х-трейла, а именно, о передних рычагах.

Оригинальный передний рычаг подвески Ниссан

Конструктивные особенности, неисправности и срок службы

На Nissan X-trail T-30 передняя подвески построена по классической схеме МакФерсон или независимые амортизационные стойки. В такой конструкции используется по одному рычагу с каждой стороны. Сделаны они из алюминиевого сплава и крепятся к кузову через два сайлент-блока передний и задний и при помощи шарового соединения к поворотному кулаку. Изготовление из алюминия делает рычаги легкими, благодаря чему снижается неподрессоренная масса. Это в конечном итоге положительно влияет на управляемость кроссовера. Есть мнение что алюминиевые рычаги мягкие и их легко согнуть при ударе о твердые поверхности во время движения по бездорожью. Применительно к Х-трейлу это вряд ли стоит принимать всерьез, так как детали довольно массивные и сплав высокого качества. Значительно легче согнуть задние линки. Они действительно могут гнуться от ударов, такое встречается у владельцев, которые забывают что Х-трейл не внедорожник! Естественно, все вышесказанное относится исключительно к оригинальным деталям, по поводу заменителей не все так однозначно.

Сами рычаги на Ниссане очень надежные и ломаться в них нечему. По сути вечные, если аккуратно менять сайлент-блоки прослужили бы миллион километров. Если бы не одно но. Японцы предусмотрительно сделали шаровую несъемной, поэтому при выходе ее из строя нужно менять рычаг в сборе, а это около восьми тысяч рублей. Обидно, хотя к тому времени когда разбивается шаровая обычно подходят и сайлент-блоки, поэтому заменить узел бывает не дороже чем пару раз снимать деталь и перепрессовывать сайлент-блоки, которые тоже стоят денег. И на душе спокойнее, после установки нового рычага — есть уверенность что сюда ты не полезешь еще сотню тысяч километров.

Передняя подвеска X-trail T-30

Срок службы передних рычагов подвески на Т-30 около ста тысяч километров пробега. В тяжелых условиях эксплуатации, соответственно, снижается. Однако есть экземпляры, которые умудряются отходить 150 тысяч и больше. Хотя не удивительно, надежный японский кроссовер что уж тут говорить. Первыми обычно по закону подлости подходят шаровые, они больше страдают от разбитых дорог. Следом за ними идут задние сайлент-блоки а, потом передние.

При выборе рычагов подвески на Ниссан лучше остановиться на оригинальных. Их качество не вызывает сомнений, чего не скажешь о некоторых заменителях. Хотя и среди них бывают неплохие, в основном это относится к продукции известных производителей. Коды оригинальных передних рычагов X-trail T-30: 545018H310 левый, 545008h310 правый. Среди заменителей много различных марок известных и не очень таких, как Optimal, Sat, Ctc, Masuma и другие. Цена на большинство из них примерно на 20-30% ниже чем на оригинальную запчасть, на некоторые на 50%, но есть детали и с ценой дотягивающей до оригинала.

Замена передних рычагов

Процедура замены передних рычагов подвески на X-trail T-30, хоть и не сложна, но требует некоторых навыков и опыта ремонта подвески автомобиля. Поэтому лучше доверить подобную работу специалистам. Но можно сделать и своими руками, соблюдая правила техники безопасности. Последовательность действий будет следующей:

  1. Отсоединяем стойку стабилизатора Ниссан Х-трейл от рычага, для этого откручиваем гайку крепления. В процессе откручивания возможно понадобится придержать палец рожковым ключом чтобы он не проворачивался. На нем есть специальные грани для этого.
  2. Расшплинтовываем шаровую и пытаемся отвернуть гайку на ней. Здесь стоит быть осторожным. Гайка расположена таким образом, что к ней не подлезть накидным ключом или головкой — только рожковым. Если рычаги стоят давно, есть вероятность что гайка закисла. Поэтому чтобы не сорвать грани и не приобрести значительный геморрой, ее следует за сутки до работы замочить проникающей жидкостью типа WD-40 или другой, и перед отворачиванием обстучать молотком. В особых случаях гайку срубают зубилом, но обычно такого варварства можно избежать.
  3. Отпускаем гайку на переднем сайлент-блоке и болты на заднем. Здесь следует использовать головки и вороток.
  4. Вынимаем болт из переднего сайлент-блока и снимаем рычаг.

Вот и все, можно менять деталь и собирать подвеску в обратной последовательности. Гайки на сайлент-блоках затягиваем только на установленном на колеса автомобиле, в противном случае, можно порвать сайлент-блоки за несколько тысяч километров. После самостоятельного ремонта подвески, через некоторое время, желательно проверить надежность соединений и, если все нормально, можно ездить дальше.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
