Как снять фару рено логан

Замена фары Рено Логан мастерами Ремонт Рено

Поэтапно показывается и рассказывается, как поменять передние фары Рено Логан, Сандеро и Лада Ларгус…

Приветствуем, автолюбитель Рено Логан! Сегодня рассмотрим видео о замене оптики. Мастера покажут и объяснят, как правильно меняются передние фары на автомобиле.

Схема работы

Схема работы на примере передней правой фары.

Первое, что необходимо сделать, это демонтировать передний бампер. Подробно о процессе демонтажа бампера можно узнать, пройдя по статье ниже.

После снятия переднего бампера у нас руки пролезут ко всем местам крепления фары. Корпус оптики имеет три точки крепления. Одна находится снизу, мастер начинает демонтаж именно с нижней точки. Для удобства используется ключ-трещотка. Следующий болт находится справа от фары, и 3 крепёж расположен сверху.

Крепления отданы и перед тем, как вытаскивать фару, необходимо отсоединить трос корректора. Первым снимается защитный резиновый колпачок, затем поднимаем трос корректора вверх, и он выходит из своей ниши корпуса.

Затем вынимаем фару на себя и теперь ко всем разъёмам есть отличный доступ. Отдаём фишки поворотника, габарита (снять можно вместе с цоколем), а также разъём на ближний свет.

Для наглядности мастера ещё раз показали процедуру снятия корректора, на снятой фаре. Весь ход работы хорошо и понятно показано мастерами на видео:


Повторим:

  • Снимаем резиновый колпачок и сдвигаем его вниз.
  • Для снятия троса вытягиваем его на себя, чтобы рубашка вышла из фиксатора.
  • Поднимаем трос вверх, выводим из зацепления кромку и вынимаем его.
  • При установке троса на место, заводим кромку в паз, оттягиваем немного рубашку на себя и защёлкиваем её в фиксаторе.
  • Ставим защитный колпачок на место.

Был задан на эту тему вопрос,- зависит ли сам процесс снятия от года выпуска Рено Логан? Со слов мастера процедура снятие на всех моделях одинаково и даже места крепления аналогичны.

Как выполнены все операции со снятой оптикой, например, поменяли стёкла, затем устанавливаем фишки питания ламп в обратном порядке. При установке фары необходимо правильно направить направляющие, имеющиеся на её корпусе. Направляющие должны попасть на свои места.

Если кузов не подвергался ударам и панели передней части не были деформированы, то каких-либо регулировок с фарой не потребуется. Она «сядет» на своё штатное гнездо, после чего надавив на корпус фары, ставим на место и затягиваем все 3 болта её крепления.

Устанавливаем трос корректора, защиту и на этом замена передней фары своими руками заканчивается.

Рассмотрите ролик, как правильно снять передний бампер на автомобиле Логан…

Мастера для наглядности снимают камерой подняв авто на подъёмник. И также можно работать со смотровой ямы либо даже на ровном сухом участке.

Процесс работы

Можно сначала открутить три самореза, отвечающих за крепление защиты двигателя соединённой к бамперу либо снять две клипсы её крепления.

Для освобождения клипс, центральная часть поворачивается и вынимается.
Здесь на видео хорошо показано снятие клипс:


Если убрать только клипсы, то защита снимется вместе с бампером. Вторая половина защиты крепится аналогично.

Затем торексом на 20 откручиваем крепёж бампера к подкрылку.

После того, как отдали крепёж подкрылка, появится доступ к креплению бампера к крылу, откручиваем это соединение. Удобно использовать удлинитель с головкой на Х10.

То же самое проделываем с другой стороны…

После того, как открутили боковые крепления бампера, откручиваем нижние 3 крепления, используя торекс на 30.

Далее отдаём болты сверху, это 4 точки крепежа, аналогично с помощью торекса на 30.

Отдав сверху крепёж, снимаем сам бампер.

При этом важно знать, если установлены противотуманные фары, то разъединяем разъём перед снятием.

На этом демонтаж переднего бампера своими силами заканчивается.

Как снять переднюю фару на Рено Логан

И также можно работать со смотровой ямы либо даже на ровном сухом участке.

Процесс работы Можно сначала открутить три самореза, отвечающих за крепление защиты двигателя соединённой к бамперу либо снять две клипсы её крепления.

Для освобождения клипс, центральная часть поворачивается и вынимается.

На видео хорошо показано снятие клипс: Если убрать только клипсы, то защита снимется вместе с бампером. Вторая половина защиты крепится аналогично. Затем торексом на 20 откручиваем крепёж бампера к подкрылку.

После того, как отдали крепёж подкрылка, появится доступ к креплению бампера к крылу, откручиваем это соединение. Удобно использовать удлинитель с головкой на Х То же самое проделываем с другой стороны… После того, как открутили боковые крепления бампера, откручиваем нижние 3 крепления, используя торекс на Далее отдаём болты сверху, это 4 точки крепежа, аналогично с помощью торекса на Отдав сверху крепёж, снимаем сам бампер.

Читать еще:  Квалифицированная замена тормозных колодок Форд Фокус 3 по разумной цене

При этом важно знать, если установлены противотуманные фары, замена передней фары рено логан разъединяем разъём перед снятием.

Снятие и замена передней фары на Логане

На этом демонтаж переднего бампера своими силами заканчивается. Снимаем трос регулировки корректора света фары.

Для этого сначала снимаем резиновый пыльник, а замена передней фары рено логан поднимаем трос корректора вверх и удерживая сам корректор он выйдет. Ниже на фото показан процесс уже на снятой фаре, я думаю все понятно. Вынимаем фару побольше и получаем доступ к снятию разъемов. Берем новую фару и подключаем разъемы.

Замене блок фары на Renault Logan 2

Заводим фару в посадочное место и придерживания ее закручиваем болты крепления. Перед отсоединением наконечника троса привода от исполнительного механизма регулятора поворачиваем в салоне автомобиля ручку регулятора направления пучков света фар в крайнее левое положение.

Отсоединяем наконечник троса привода от исполнительного механизма регулятора.

Отжав фиксатор на корпусе блок-фары поворачиваем корпус исполнительного механизма регулятора направления пучков света фар по часовой стрелке.

На правой блок-фаре поворачиваем корпус регулятора против часовой стрелки. Вынимаем исполнительный механизм регулятора из корпуса блок-фары.

Устанавливаем исполнительный механизм регулятора направления пучков света фар в обратной последовательности. Перед фиксацией корпуса исполнительного механизма в корпусе фары убеждаемся, что наконечник штока механизма вошел в соответствующее замена передней фары рено логан отражателя фары — при покачивании корпуса исполнительного механизма регулятора в вертикальной плоскости должен поворачиваться отражатель фары. Посмотрите интересное видео по этой теме Понравилась статья?

Как снять фару рено логан

Замена передней фары на Рено Логан

И также можно работать со смотровой ямы либо даже на ровном сухом участке. Процесс работы Можно сначала открутить три самореза, отвечающих за крепление защиты двигателя соединённой к бамперу либо снять две клипсы её крепления.

Для освобождения клипс, центральная часть поворачивается и вынимается. На видео хорошо показано снятие клипс: Если убрать только клипсы, то защита снимется вместе с бампером. Вторая половина защиты крепится аналогично.

Затем торексом на 20 откручиваем крепёж бампера к подкрылку. После того, как отдали крепёж подкрылка, появится доступ к креплению бампера к крылу, откручиваем это соединение.

Удобно использовать удлинитель с головкой на Х То же самое проделываем с другой стороны… После того, как открутили боковые крепления бампера, откручиваем нижние 3 крепления, используя торекс на Далее отдаём болты сверху, это 4 точки крепежа, аналогично с помощью торекса на Отдав сверху крепёж, снимаем сам бампер. При этом важно знать, если установлены противотуманные фары, как снять фару с рено логан разъединяем разъём перед снятием.

На этом демонтаж переднего бампера своими силами заканчивается. Начиная с года фары выпускаются нового образца, м особой комплектацией Silverline, поворотник размещен ближе к центру оптики.

Виды Варианты передней оптической системы автомобиля: Ближние — свет в обычных погодных условиях днем. Дальние используются в темное время суток, видимость до 60 метров.

Противотуманные фары Логан незаменимы, от них зависит безопасность движения авто в плохих погодных условиях вне зависимости от времени суток. Ходовые — альтернативный вариант применения ближнего света, предназначены для использования в дневное время, более экономичны, чем ближние.

Оптика с отражателями — один из наиболее распространенных вариантов. Свет от лампочки попадает на внутреннюю хромированную поверхность и только потом попадет на дорогу.

Оптика с линзами менее популярна, но набирает обороты. Свет через специальную колбу освещает путь — это особенность таких фар.

Читайте также: Как произвести ремонт и удаление сколов на лобовом стекле автомобиля своими руками Как снять фару Автолюбителю предлагается несколько вариантов: Сначала нужно снять передний бампер. После снятия бампера у нас будет доступ к болтам крепления фар.

Особенности замены передних и противотуманных фар на Рено Логан

Их по три штуки на каждой фаре. Для примера мы будем снимать правую фару, хотя снятие левой ничем не отличается. Выкручиваем три болта крепления фары под головку на десять.

Читать еще:  Регулировка фар на Тойота Камри

После выкручивания болтов выдвигаем немного фару на .

EvgeniyGK › Блог › Замена фары Renault Logan

Еду как-то на работу ещё перед НГ, темно, и вижу дерево лежит на дороге, уворачиваюсь и задеваю макушку, в итоге трещина на фаре.

Заказал сразу новую Francecar FCR210474, но руки не доходили всё поставить. Вначале марта кончается страховка и техосмотр, решил выбраться в гараж. Для замены фары потребуется частичное снятие бампера, первый блин комом, из 4 верхних винтов, выкрутился только один, у остальных сорвало шлицы и пришлось высверлить

Забыл сделать фото, после сборки закреплю бампер болтами, через отверстия в рейке

Выкрутив 3 болта фара демонтирована

Начинаю ставить новую и понимаю, что она будет отличатся, т.к. в старых габарит расположен под основным светом, а в новой под поворотником, ну и ладно, разбогатею и заменю вторую.

Заканчиваю сборку и вспоминаю про тросик корректора. И тут началось самое интересное, посадочное место для него меньше, чем наконечкик, вооружившись напильником начинаю точить наконечик.

1,5 часа я его подгонял, уже было желание снова снять бампер и сдать обратно эту фару в магазин, но собравшись с силами всё получилось.

Вот только из-за этого тросика не советую ни кому фару данного производителя. Фото всего лица забыл сделать, но старая левая фара выглядит как-то печально на фоне новой.

Цена вопроса: 1770 рублей. Пробег на авто 158800 км.

Замене блок фары на Рено Логан 2

Свет через специальную колбу освещает путь — это особенность таких фар.

Читайте также: Эффективные фары renault logan вытягивания и ремонта вмятин на авто Как снять фару Автолюбителю предлагается несколько вариантов: Необходимо следовать пошаговой инструкции: Снятие бампера открывает доступ к болтам, которыми крепится оптическая система.

Каждая держится на трех болтах. Выкрутить болты, притянуть на себя оптику.

Снять резиновый пыльник. Трос корректора поднять вверх, затем отделить сам трос.

Замене блок фары на Renault Logan 2

Демонтировать старый фонарь, разъем поворотников, головного света. После устанавливают новую фару в обратном порядке.

Убедиться, что обе направляющие вошли в соответствующие ответные части. Попутно с закупкой всего необходимого занимался сбором инфы по разборке фар, переделке и. Разборка в теории ничего сложного, но на практике фары renault logan не так просто оказалось.

Особенности замены передних и противотуманных фар на Рено Логан

К сожалению, далеко не всем удавалось разобрать родную фару, похоже что в последние года фары renault logan, используемый для изготовления фар поменялся и разобрать их с таким герметиком стало крайне проблематично.

И тут мне повезло.

Подвернулась битая правая фара с машины того же года что и моя то есть фара фактически такая же, что стоит у. Сама фара целая, но все крепления обломаны напрочь — нормальный донор для экспериментов. Осмотрел фару, потыкал герметик — напоминает пластик или даже достаточно твердую резину, надо греть и пробовать. Взял фен обычный домашний и стал греть небольшой участок — герметик стал мягче, фары renault logan хватит ли этого для фары renault logan один фиг неясно опыта то в этом деле ноль как я.

Нашел подходящую коробку, вырезал дыру под строительный фен взял на время у знакомых.

Фен к стати не сильно дорогой, фары renault logan достаточно хороший, имеет 3 температурных режима работы, я работал на втором. Кроме того у него есть отличная насадка, которая позволила греть фару в коробке без перегородки, насадка сама разделяла поток и направляя его в разные стороны а не прямо на фару.

Ну а фары renault logan все по рекомендациям, положил фару врубил на 15 минут плюс минус 1 минута вынул начал пытаться разбирать.

Для примера мы будем снимать правую фару, хотя снятие левой ничем не отличается. Выкручиваем три болта крепления фары под головку на десять. После выкручивания болтов выдвигаем немного фару на.

Снимаем трос регулировки корректора света фары. Для этого сначала снимаем резиновый пыльник, а далее поднимаем трос корректора вверх и удерживая сам фары renault logan он выйдет. Ниже на фото показан процесс уже на снятой фаре, я думаю все понятно.

Читать еще:  Подключение датчика уровня топлива на 469

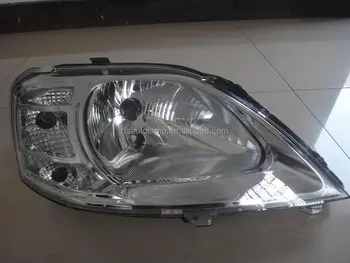

Фары Рено Логан

Фары Логана самой обычной конструкции, еще они называются блок-фарами, так как в одном блоке объединены габаритные огни, фары ближнего и дальнего света. Обычно они не нуждаются в замене в течение всего срока службы автомобиля.

Причиной заменить фары Рено Логан может стать их механическое повреждение вследствие ДТП, аварии, повреждения от летящих камней или других предметов при движении автомобиля.

Еще одна причина для установки новой фары Логана – низкая яркость светового потока по причине снижения прозрачности фары.

Со временем лицевая поверхность обтекателя мутнеет, и намного хуже пропускает свет от ламп. Также может понадобиться заменить фары, если в них были установлены лампы большей мощности, и произошло оплавление некоторых элементов фар.

Этапы замены фары Рено Логан

Процесс замены не сложен, но потребует определенных навыков выполнения механических и электрических работ.

  • Необходимо снять клеммы с аккумулятора и отключить питание
  • Демонтировать бампер
  • Вывести трос привода корректора из кронштейна держателя и отсоединить его
  • Открутить три болта крепления фары и немного отвести блок-фару вперед
  • Аккуратно отсоединить клипсу крепления проводов указателя поворота
  • Проворачиваем и вынимаем из фары патрон лампы габаритного света
  • Снимаем защитную крышку лампы ближнего света и отсоединяем колодку с проводами
  • Снимаем блок-фару

Правую фару менять несколько легче, чем левую – аккумулятор и его площадка здорово ограничивает свободное пространство со стороны левой фары. Для большего удобства аккумулятор лучше полностью снять. Установка фар Рено Логан производится в обратной последовательности.

Противотуманные фары Логана можно заменить без демонтажа бампера. Достаточно открутить пластиковые защиты двигателя, арок и получить доступ к ПТФ Логан.

При замене противотуманных фар Логана важно правильно провести их монтаж, чтобы направление света было направлено ниже горизонта на асфальт. Это убережет водителей встречных автомобилей от ослепления в темное время суток.

В Автосервисе Рено Ремонт Вы сможете быстро и профессионально заменить любые фары Рено Логан. Наши мастера правильно отрегулируют направление ближнего и дальнего света фар Логана, дневных ходовых огней и противотуманных фар Логана.

У нас Вы сможете приобрести комплекты фар на любую модель Рено, купить и сразу заменить лампы фар.

Звоните по телефону +7(495)94-067-94. Приезжайте по адресу: Москва, ЮЗАО, ул. Карьер дом 2, строение 1.

Снятие фары (замена блок-фары)

Модели Logan (L90)

• Снимите передний бампер.

— защитный колпачок лампы ближнего и дальнего света,

— цоколь лампы габаритного фонаря.

— лампы ближнего и дальнего света,

— лампы указателя поворота.

— винты (1) крепления фары,

• В случае замены фары снимите лампы фары.

Установка

• В случае замены фары установите лампы фары.

— болты крепления фары.

• Соедините разъемы следующих узлов:

— лампу указателя поворота,

— лампу ближнего и дальнего света.

— держатель лампы габаритного фонаря.

— защитный колпачок лампы ближнего и дальнего света.

• Установите передний бампер.

МОДЕЛИ SANDERO (B90)

Снятие

• Снимите передний бампер.

• Отверните болты (1) и (2) фары.

• Отсоедините фару, нажав на крепление (3) отверткой.

• Отведите фару в сторону.

• Разъедините разъемы фары.

• В случае замены фары снимите лампы фары.

— В случае замены фары установите лампы галогенной фары.

— Соедините разъемы галогенной фары.

— болты крепления галогенной фары.

• Установите передний бампер.

• Отрегулируйте галогенные фары.

РЕГУЛИРОВКА СВЕТА ФАР

• Установите автомобиль на ровную горизонтальную площадку.

• Не затягивайте стояночный тормоз.

• Проверьте давление воздуха в шинах.

• При необходимости приведите давление в норму.

— багажное отделение автомобиля пусто,

— вары автомобиля чистые.

Примечание:
Не садитесь в автомобиль во время выполнения работ.

• Установите переключатель корректора фар в положение «0».

• Включите ближний свет фар.

Регулировка фар с галогенными лампами

• Поместите прибор для регулировки и проверки фар перед автомобилем.

• Проконтролируйте с помощью прибора приспособление для регулировки и проверки фар регулировку света фар (см. руководство по эксплуатации прибора).

• С помощью прибора для регулировки и проверки фар:

— выполните вертикальную регулировку фары с помощью винта (1),

— выполните боковую регулировку фары с помощью винта (2).
