Ниссан альмера замена ремня грм

Замена ГРМ Ниссан Альмера подробная инструкция с фото

Замена ГРМ Ниссан Альмера требуется раз в 60 тысяч километров или через 4 года (что наступит раньше). Несвоевременная замена ремня ГРМ на Nissan Almera может привести к обрыву или срезу зубьев, а это в свою очередь может загнуть клапана, повредить поршни и седла. В общем загнутые клапана — гарантия дорогостоящего ремонта двигателя. Лучше до этого не доводить. Еще один важный момент, это помпа, шкив которой тоже вращается ремнем ГРМ. Так что при замене ремня может выяснится, что необходимо дополнительно заменить помпы, стоит быть к тому готовым.

Далее схема ГРМ Ниссан Альмера на которой довольно понятно обозначены все важные моменты.

Что бы добраться непосредственно для замены ремня придется провести довольно серьезную и трудозатратную работу.
1. Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека. Затем ремень привода вспомогательных агрегатов Алмера.
2. Вставляем между поддоном картера двигателя и подрамником деревянный брусок так, чтобы правая опора силового агрегата перестала удерживать вес агрегата. Для этого широкой монтажной лопаткой приподнимаем двигатель. Ведь нам предстоит снять одну из опор двигателя.
3. Вынимаем из держателей, расположенных на кронштейне опоры, трубки подвода топлива к рампе и подвода паров топлива к ресиверу.
4. Головкой «на 16» отворачиваем три болта крепления кронштейна опоры к верхней крышке привода ГРМ.
5. Тем же инструментом отворачиваем два болта крепления опоры к кузову. (будьте внимательны они разной длины).
6. Снимаем правую опору силового агрегата.
7. Головкой «на 13» отворачиваем три болта и две гайки крепления верхней крышки привода ГРМ.
8. При отворачивании болта крепления шкива коленвала необходимо заблокировать коленчатый вал от проворачивания. Для этого помощник должен включить пятую передачу и нажать на педаль тормоза. Если при этом отвернуть болт крепления шкива не удается из-за проворачивания коленчатого вала, то вал необходимо застопорить. Чтобы получить доступ к зубчатому венцу маховика, следует демонтировать датчик положения коленчатого вала.
9. Для этого отворачиваем два болта головкой «на 10» и снимаем датчик.
10. Вставляем через окно в картере сцепления монтажную лопатку между зубьями венца маховика, предназначенными для пуска двигателя стартером.

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов. Вынимаем болт.

Снимаем шкив привода вспомогательных агрегатов. Затем снимаем пластиковые крышки кожуха ремня ГРМ Ниссан Альмера.

К сожалению на двигателе Nissan Almera на шкивах коленчатого и распределительных валов нет специальных установочных меток ГРМ. Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.

Снимаем резонатор воздушного тракта. В центре заглушки (резиновом массиве) протыкаем отверткой отверстие. Действуя отверткой, как рычагом, извлекаем заглушку из отверстия в головке блока цилиндров. Аналогично извлекаем другую заглушку. Главное перед заменой ремня не забыть купить новые заглушки, что бы установить их взамен испорченных.

Проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до того момента, пока пазы на торцах распределительных валов не займут горизонтальное положение (расположатся параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вниз относительно осей распределительных валов.

Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление определенного размера (см. фото далее).

Устанавливаем приспособление в пазы валов распредвала двигателя Ниссан Альмера.

Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке.

Головкой «Е-14» выворачиваем технологическую пробку из резьбового отверстия в блоке цилиндров, расположенного на передней стороне блока, в районе 1-го цилиндра — под датчиком сигнализатора аварийного давления масла (для наглядности показано на снятом двигателе).

В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм. На болт наворачиваем две гайки М10 и законтриваем их так, чтобы длина резьбовой части была равна ровно 75 мм. Изготовленное приспособление — установочный палец вворачиваем в резьбовое отверстие блока цилиндров.

При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров установочный палец (1) ввернется в отверстие до конца своей резьбы и упрется в отфрезерованную площадку (2) на щеке коленчатого вала (для наглядности фото показано на демонтированном двигателе и при снятом поддоне картера). При этом коленчатый вал невозможно будет провернуть по часовой стрелке.

Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцом бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива. Затем вворачиваем установочный палец в отверстие блока до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и проворачиваем коленчатый вал по часовой стрелке до упора площадки щеки вала в палец.

Ослабив ключом «на 13» затяжку гайки крепления натяжного устройства, поворачиваем ролик против часовой стрелки, уменьшая натяжение ремня привода ГРМ.

Снимаем ремень с натяжного ролика и затем — со шкивов насоса охлаждающей жидкости, коленчатого и распределительных валов. У ремня привода ГРМ Альмеры количество зубьев — 131, ширина — 25,4 мм.

При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик. Отворачиваем гайку крепления натяжного устройства и снимаем его. Ключом Torx T-50 отворачиваем винт крепления опорного ролика. Снимаем опорный ролик и втулку ролика. Устанавливаем новый опорный ролик в обратной последовательности.

При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).

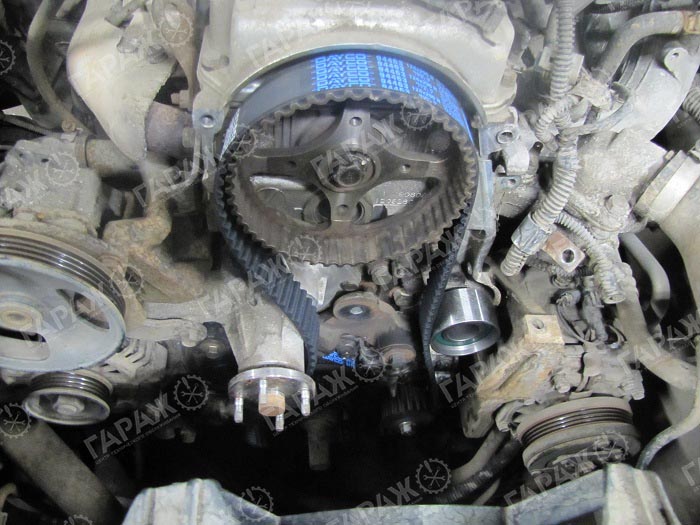

Устанавливаем ремень на зубчатые шкивы коленчатого вала, насоса охлаждающей жидкости и шкивы распределительных валов.

Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости. При установке натяжного устройства вставляем отогнутый конец кронштейна в углубление корпуса насоса охлаждающей жидкости.

Выворачиваем установочный палец из отверстия в блоке цилиндров. Вынимаем пластину из пазов распредвалов. Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.

Вворачиваем установочный палец в отверстие блока цилиндров для проверки правильности установки коленчатого вала в положение ВМТ 1-го — 4-го цилиндров. При необходимости повторяем установку ремня привода ГРМ.

Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.

Легкими ударами молотка с пластмассовым бойком запрессовываем новые заглушки в отверстия головки блока цилиндров.

Дальнейшую сборку двигателя выполняем в обратной последовательности. Болт крепления шкива привода вспомогательных агрегатов заменяем новым и затягиваем моментом 30 Нм, затем доворачиваем на 80±5 градусов.

При правильном натяжении ремня подвижный указатель автоматического устройства должен совпадать с выемкой неподвижного указателя натяжного устройства.

Если подвижный указатель смещен относительно неподвижного против часовой стрелки — натяжение ремня недостаточно. Если смещен по часовой стрелке — ремень перетянут.

В обоих случаях следует отрегулировать натяжение ремня. Для чего берем ключ «на 13» и ослабив затяжку гайки крепления натяжного устройства, шестигранником «на 6» поворачиваем ролик в нужную сторону, затем удерживая гранник затягиваем ролик ключом на 13.

Ниссан альмера замена ремня грм

Читать еще:  Ваз 2110 замена замка зажигания

Автотехцентр в Люберцах

по самым низким ценам

Ежедневно с 9:00 до 21:00

+7 (495) 644 51 43

+7 (963) 644 17 77

г.Люберцы, ул., Красная улица, д.1 «Ю»

  • Главная
  • О компании
  • По маркам
  • Услуги
  • Заправка и ремонт кондиционеров
  • Слесарные работы
  • Сварочные работы и пайка
  • Ремонт выхлопной системы
  • Автоэлектрика
  • Шиномонтаж
  • Тонировка стекол авто
  • Винил, Карбон, 3D
  • Заправка и ремонт кондиционеров
  • Слесарные работы
  • Сварочные работы и пайка
  • Ремонт выхлопной системы
  • Полировка кузова
  • Автоэлектрика
  • Шиномонтаж

Внимание! Акция для владельцев марки Ниссан Альмера: замена ГРМ всего за 4500 рублей! Приходите к нам, произнесите слова «Акция от Службы 644» и воспользуйтесь нашим выгодным предложением. При этом диагностика ходовой, осмотр течей ДВС и КПП в подарок бесплатно!

Ниссан Альмера: меняем ремень ГРМ правильно

Модель Nissan Almera g15 – один из немногих японских автомобилей этой линейки, укомплектованный движком на ременном приводе газораспределительного механизма. Производитель рекомендует менять ремень на этом автомобиле после каждых 150-200 тысяч километров пробега.

Безупречную работу двигателя обеспечивает именно исправное состояние газорегулирующего механизма. Внешне приводной ремень выглядит как толстый резиновый обод замкнутого типа, внутренняя часть которого имеет рифленую форму (зубья). Зубчики обеспечивают захват шкивов от коленчатого и распределительного валов и другие вспомогательные комплектующие, заставляя работать всю систему всю двигателя. Такая нагрузка приводит к быстрому износу.

Поводом для замены ремня ГРМ Ниссан Альмера Классик и Ниссан Альмера g15 может послужить:

  • показатель пробега 150-200 тысяч километров;
  • наличие трещин, масляных пятен, стершихся зубцов и прочих дефектов;
  • свидетельствующий об изношенности роликов гул при работе двигателя;
  • обрыв ремня.

Все это может стать причиной выхода из строя клапанов в результате столкновении с поршнем движка. Удар о поршень меняет угол поворота коленвала и распредвала. Итог – искривление и деформация клапанов.

При замене ремня ГРМ на Альмере g15 требуется установка новых оригинальных деталей (или аналогов, согласованных с производителем). Японский автопроизводитель Nissan советует автовладельцам проводить плановую замену ремня 50-60 тысяч километров пробега. Делать это лучше всего лучше всего в сервисных центрах, где имеется необходимое для этой процедуры оборудование и оригинальные комплектующие.

Воспользуйтесь уникальным и выгодным аукционным предложением от «Служба 644»:

Замена ремня ГРМ на Ниссан всего за 4500 рублей

К вашим услугам оснащенные по последнему слову станции технического обслуживания, высший уровень обслуживания, высококлассный персонал, и выгодные акции. Всегда в наличие необходимые оригинальные комплектующие. «Служба 644» предлагает своим постоянным и новым клиентам диагностику ходовой, осмотр течей ДВС и КПП в подарок абсолютно бесплатно.

Диагностика и замена ГРМ Ниссан Альмера G15: цена качественных работ по установке ремня (в том числе на Н15) мастерами СТО

Трудно сегодня найти автомобиль, в автосалонах за которым выстраивалась бы очередь. Одними из таких машин и стали пять лет назад Альмера G15 и Н15.

И это несмотря на то, что собирается она в России – тольяттинский завод ежегодно покидают около двадцати тысяч этих авто, и все равно на всех желающих их не хватает.

Эти машины комплектуются разными моторами, как бензиновыми, так и дельными. Разнятся и их рабочие объемы – от 1,4 до 2,2 литра – но все равно сердцем каждого из них остается газораспределительный механизм.

От четкости и сбалансированности его работы зависит не только соответствие мощности мотора заявленной величине и долговечность силового агрегата, но и то, как часто будет проводится замена ремня ГРМ Ниссан Альмера G15 и Н15. Потому-то и следить за состоянием всех компонентов ГРМ нужно особенно пристально.

Назначение и порядок работы газораспределительного механизма

Этот механизм отвечает за дозирование топливовоздушной смеси в камеры сгорания, своевременную ее подачу и выпуск отработанных газов. Происходит же это следующим образом.

Цикл работы двигателя состоит из четырех тактов:

  1. В процессе первого топливо поступает в камеры сгорания. При этом открываются впускные клапаны и, как только необходимое количество топлива заполняет цилиндры, клапаны закрываются.
  2. На протяжении второго такта топливовоздушная смесь сдавливается под воздействием поступательного движения поршней. Когда давление в цилиндрах становится критическим, топливо воспламеняется (в бензиновых и дизельных двигателях этот процесс осуществляется по-разному – собственно, в этом и заключается различие между двумя этими типами двигателей внутреннего сгорания).
  3. Третий такт – это и есть собственно полезная работа мотора. Под воздействием образовавшихся в результате сгорания топлива газов поршни отбрасываются назад, заставляя вращаться коленвал двигателя. Его вращение посредством ряда механизмов преобразуется во вращение ведущих колес автомобиля.
  4. В процессе последнего, четвертого, такта осуществляется выброс отработанных газов. На некоторых двигателях они выходят через специальные выпускные клапаны, на некоторых – через все те же впускные. В результате поршни и клапаны вновь занимают положение, соответствующее началу первого такта работы мотора.

За открытие-закрытие клапанов отвечает коленчатый вал, за движение поршней – распределительный. Очень важно, чтобы эти валы вращались идеально синхронно. Для этого предусмотрен специальный механизм – ременная или цепная передача (последняя устанавливается на двигатели с большим рабочим объемом).

Для чего нужна замена ремня ГРМ Альмера G15: цена своевременного обращения на СТО

Обрыв цепи или ремня в процессе работы двигателя приводит не только к рассинхронизации вращения валов и остановке двигателя (что еще полбеды), но и к разрушению основных компонентов механизма газораспределения. В результате замена ГРМ Ниссан Альмера G15 становится необходимостью. А по объему работ и их стоимости эта процедура может быть приравнена к капитальному ремонту мотора. Вот почему столь важно следить за состоянием ремня или цепи.

Что же происходит, когда коленчатый и распределительный валы начинают вращаться сами по себе? А происходит рассинхронизация движений клапанов и поршней. В большинстве случаев те сталкиваются и деформируются. Нередко страдают и цилиндры – под воздействием искореженных поршней они царапаются. В таких случаях чаще всего и может требоваться срочная замена ГРМ Ниссан Альмера Н15 и G15.

Доступный ремонт Н15 и замена ГРМ Ниссан Альмера G15: цена профессионального подхода

При необходимости такой операции, как замена ГРМ Ниссан Альмера G15, цена которой достаточно высока, многие автовладельцы предпочитают либо провести капитальный ремонт двигателя полностью, либо вообще установить на свою машину новую силовую установку. А ведь избежать столкновения поршней с клапанами несложно – для этого нужно лишь своевременно менять передачу ГРМ.

И ремень, и цепь специалисты рекомендуют менять не реже, чем через каждые 100 тыс. км. пробега автомобиля. А при необходимости и чаще. Необходимость – это когда ремень или цепь выказывают внешние признаки износа.

Для ремня это трещины, бахрома по краям и провисание, удалить которое с помощью регулировки прижимного ролика не удается. У цепи механизм натяжения несколько сложнее, но суть его работы та же. Если цепь оказалась чрезмерно растянутой, то вместо нее также необходимо установить новый элемент. Также менять ее нужно при возникновении трещин и потертостей на звеньях или появлении на них очагов коррозии.

Любые операции, связанные с ремонтом, настройкой и заменой компонентов газораспределительного механизма, так и с полной заменой ГРМ на Ниссан Альмера Н15, требуют и специального инструмента, и высокой квалификации и опыта мастера.

Если вы ранее не занимались ремонтом двигателя, то лучше в одиночку за эту процедуру не браться, а еще лучше – доверить ремонт своего авто специалистам автосервиса. Тем самым вы убережете свою машину от последствий неквалифицированного ремонта, которые могут обойтись дороже, чем изначальная поломка.

Ведь ГРМ мало разобрать и собрать с новыми компонентами, главное в этом деле – соблюсти точность всех регулировок: взаиморасположения валов, клапанов и поршней, величины теплового зазора клапанов, уровня натяжения ремня или цепи. Только в этом случае мотор автомобиля будет работать четко и эффективно. И, главное, бесперебойно на протяжении долгого времени.

Замена ремня ГРМ Ниссан Альмера

Выберите свою модификацию:

Виды услугЦенаПодать заявку
Замена ремня ГРМот 16000 руб.отправить

Слаженная работа всех составляющих сложной технической системы популярного транспортного средства из семейства Nissan гарантирует отличную управляемость, способность чутко реагировать на рулевые команды, обеспечивает маневренность и безопасность. Одним из ответственных узлов авто-представителей данной марки является газораспределительный механизм. Функция газораспределительного механизма автомобиля заключается в обеспечении двигателя требующимся объемом горючей смеси и в выводе продуктов сгорания отработанного топлива. Нарушения в его работе влекут, как минимум затруднения в управлении, как максимум серьезные поломки мотора с последующим дорогостоящим восстановительным ремонтом.

К наиболее распространенным причинам ремонта газораспределительного механизма относят замену ремня. По аналогии с ремнем она передает распределительному валу энергию вращения, полученную от коленчатого вала. Несмотря на высокую прочность материалов, использованных в ее изготовлении, у цепи есть ресурс, истечения которого желательно не дожидаться.

Сигналы: надо менять ремень и ремонтировать ГРМ

О необходимости срочной обновления цепи ремня просигнализирует своеобразный «скрежет» металлических составляющих по пластику. Это признак отсутствия натяжения цепи. Самые безобидные результаты ее обрыва — нарушение синхронизации действия поршней и клапанов, плохо срабатывающее зажигание. Неутешительным итогом будет ремонт всего блока цилиндров.

Процедура замены ремня включает:

  • демонтаж всего спектра узлов и деталей, препятствующих выполнению работ;
  • осуществление смены ремня при установке коленвала в положение, соответствующее фазе сжатия узла;
  • последовательная установка демонтированных деталей и узлов.

Этой работой должны заниматься профессионалы, безукоризненно знающие, как меняется система приводных ремней и цепей всех модификаций, включая цепь ГРМ и пр., немаловажный аргумент в пользу обращения к специалистам нашего техцентра – опыт, доскональное знание технологии ремонтных работ, четкое следование инструкциям, разработанным производителем для восстановления технических показателей авто.

Замена ремня ГРМ Ниссан Альмера G15

Виды услугЦенаПодать заявку
Замена ремня ГРМот 3500 руб.отправить

Как определить, что нужна замена ремня грм Ниссан Альмера G15?

Возникновение шумов в ДВС, трудности с запуском мотора, вибрации при его работе, тёмный выхлоп – признаки в совокупности или каждый отдельно могут свидетельствовать о необходимости в диагностике неисправностей.

По опыту, автовладельцы пытаются отложить установку новой детали, надеясь, что причина неполадок в двигателе кроется не в состоянии ремня. Фактически, чем раньше будет исключена любая версия некорректной работы агрегата, тем меньше средств придется вложить в ремонт систем автомобиля.

Если автомобиль эксплуатируется в рекомендованных производителем режимах, потребуется только проведение регламентных работ – каждые 60 тыс. км. Факторов, влияющих на преждевременный износ, много.

  • Редкие случаи заводского брака
  • Сбои распредвала, помпы, коленвала
  • Попадание грязи, инородных частиц, мусора под зубья механизма
  • Износ по мере эксплуатации

Невнимательность к состоянию детали может привести к дорогостоящим работам по ремонту систем ГРМ – клапаны, втулки, поршни. Система скидок предлагается каждому клиенту, предварительная запись приветствуется.

Филиал в Свиблово (САО, СВАО):
+7 (495) 151-93-78
Филиал Теплый Стан (ЮЗАО):
+7 (495) 162-81-74
Филиал Рязанский пр-т (ЮВАО, ВАО):
+7 (495) 152-12-12

Вопрос-Ответ

Да, можете. Законом это не запрещается. Гарантия на автомобиль остается. Также мы поставим печать в сервисную книжку.

У нас свой склад запчастей. Мы используем как оригинальные, так и неоригинальные запчасти. Все зависит от ваших потребностей и от наших рекомендаций, так как на некоторые узлы лучше ставить оригинал.

Да, можно, но есть одно условие – не отвлекать механика.

Да, мы являемся специализированным техцентром Ниссан и Инфинити. У наших сотрудников есть опыт работы в сервисных центрах официальных дилеров. Они постоянно совершенствуют свою квалификацию, проходя обучение. В нашем штате диагносты используют в работе профессиональное дилерское оборудование.

Да, можно. Однако гарантию на запчасть мы в этом случае не даем.

Да, есть. Здесь вы можете использовать WI-FI, а также наблюдать за ремонтом машины по камерам.

Вы можете оплатить наши услуги как за наличные деньги, так и по карте (для корпоративных клиентов – по безналу). Также можно оплатить по ссылке, которую мы пришлем на почту или в смс.

Замена ремня ГРМ Ниссан Альмера

Ниссан Альмера G15 выпускают на заводе АвтоВАЗ с 2012 года. На автомобиль ставят рядный четырехцилиндровый двигатель от Renault K4M объемом 1.6 л., имеющий 16 клапанов.

Обрыв ремня на этом силовом агрегате неизбежно приводит к встрече поршней с клапанами и загибу последних — тогда дорогого ремонта не избежать.

Проверке состояния зубчатого ремня нужно уделять повышенное внимание. А самое главное — соблюдать регламент его замены.

Когда менять ремень на Nissan Almera

Замена ремня ГРМ на Ниссан Альмера должна производиться каждые 60 тыс. км пробега либо 1 раз в 4 года (какое из условий наступит раньше). Замену выполняют независимо от состояния элемента.

Досрочная замена нужна в следующих случаях:

  • капитальный ремонт мотора;
  • попада ние масла на ремень;
  • физический дефект.

Как проверить ремень

Автомобиль загоняется на яму или эстакаду. Можно использовать подъемник. Для осмотра ремня (как и для его замены) нужно выполнить демонтаж правой подушки двигателя. Перед этим стоит отключить минусовую клемму от АКБ, снять правое колесо.

Далее демонтируется защита поддона ДВС и грязезащитный щиток с правой стороны.

Для снятия напряжения с подушки двигателя нужно монтировкой приподнять двигатель и вставить деревянную или резиновую проставку между ним и подрамником так, чтобы мотор не давил на саму опору.

Находим держатели топливных трубопроводов на кронштейне опоры и вынимаем из них топливные трубки.

Сам кронштейн прикручен тремя болтами на 16 к верхней крышке ГРМ. С помощью головки демонтируем их.

Болты имеют разную длину, поэтому лучше пометить их расположение.

Далее этой же головкой откручиваем болты крепления подушки к кузову (2 шт.), снимаем ее.

С помощью головки на 13 выкручиваем 2 гайки и 3 болта, которыми крепится верхняя крышка ГРМ.

Теперь можно визуально определить состояние зубчатого ремня. Понадобится головка на 18, с помощью которой осуществляется поворот коленвала по часовой стрелке за болт крепления ремня навесного оборудования. Не спеша поворачиваем его, смотрим на поверхность компонента. Признаками износа являются трещины, складки, истертые или спиленные зубья, отслоение ткани от резины. Обратная сторона ГРМ-ремня также не должна иметь признаков износа, на ней не должно быть нитей корда.

Если на ремне следы масла двигателя или другой технической жидкости, его обязательно нужно заменить, но прежде устранить причину протечки.

Замена ремня ГРМ на Ниссан Альмера 2014

Для выполнения этой работы понадобятся специальные приспособления:

  • упор коленчатого вала;

  • фиксатор распределительных валов;

  • оправки для запрессовки заглушек распредвалов.

Специнструмент нужен, потому что зубчатые шкивы двигателя не содержат меток, с помощью которых устанавливают газораспределительные фазы. Поэтому валы фиксируют данными приспособлениями.

Не забываем, что меняется не только ремень, но и его ролики (2 шт.) и болт на шкиве привода агрегатов.

Переходим к процедуре замены ГРМ ремня и роликов.

Нужно снять приводной ремень генератора и навесного оборудования. Для этого необходимо выкрутить болт, крепящий шкив. Блокируется коленчатый вал следующим способом: включается 5 передача, помощник удерживает выжатой педаль тормоза.

Далее с помощью головки на 18 откручиваем шкив поликлинового ремня, демонтируем его.

Снимаем нижнюю крышку ГРМ-механизма, которая крепится четырьмя болтами на 8.

Шкивы валов силового агрегата не имеют меток для установки, поэтому перед снятием зубчатого нужно выставить коленвал и распредвалы в положение, соответствующее верхней мертвой точке первого цилиндра.

Чтобы провернуть коленвал, закручиваем обратно болт крепления шкива ремня навесного оборудования, но между торцом вала и шайбой болта ставим втулку.

Чтобы определить положение распределительных валов нужно демонтировать 2 заглушки, расположенные с их торцов.

Для этого их необходимо проткнуть в центре отверткой и вытащить.

Далее вращаем за болт, а вместе с ним и за коленчатый вал, по часовой стрелке до момента, пока прорези в торцах распредвалов не станут в горизонтальное положение и не будут смещены вниз к центральной оси (как на фото сверху).

Вот теперь понадобится первое специальное приспособление — фиксатор распределительных валов, который мы ставим в пазы и закрепляем с помощью болта.

Убедитесь, что поршень первого цилиндра находится в ВМТ. Для этого в блоке цилиндров есть отверстие, в которое нужно вкрутить второй специнструмент — упор коленчатого вала. Если все сделано правильно, провернуть по часовой стрелке коленвал будет невозможно. Номер 1 на фото частично разобранного мотора.

Если ВМТ выставлена правильно, упор будет вкручен до конца резьбы.

Ключом на 13 ослабляем гайку, которой крепится натяжной ролик, поворачиваем по часовой стрелке, тем самым ослабляя натяжение зубчатого ремня.

Демонтируем ГРМ-ремень и оба ролика.

В обратном порядке устанавливаем новый ГРМ-ремень и ролики. На ремень нанесены направления — он должен вращаться по часовой стрелке.

Удаляем весь специнструмент. Поворачиваем коленчатый вал по часовой стрелке на два оборота, пока не совпадут торцы распредвалов.

Обратно вкручиваем фиксатор коленвала для проверки попадания в ВМТ.

Если он вкрутился до конца резьбы, установка ремня выполнена правильно.

Откручиваем фиксатор, ставим на место резьбовую заглушку и новые заглушки распредвалов.

Далее собираем снятые элементы.

Процедура замены ГРМ-ремня и роликов одинакова для всех Ниссан Альмера серии G15 российской сборки — независимо от года выпуска. Главное условие — двигатель K4M. На ранних моделях стояли другой «движки», поэтому процедура замены ремня ГРМ на них — иная. А вот на Nissan Almera Classic вообще используется цепь на приводе ГРМ. На Классике менять ремень не нужно.

Процесс замены непростой. Можно пробовать сделать все самостоятельно, если есть гараж, инструмент и несколько часов свободного времени. Но если вы обратитесь в автосервис, сможете сэкономит время — да и цена услуги не так высока.

Замена ремня ГРМ Ниссан Альмера (Nissan Almera) g15

Недавно знакомые таксисты приобрели немного подержанный авто, и поскольку пробег может оказаться скрученным решили сразу поменять все расходники, а так же ремень ГРМ. Сегодня нам предстоит замена ремня ГРМ на Ниссан Альмера (Nissan Almera) g15. Рекомендуемый интервал замены 120000, но лучше сделать это немного пораньше.

При обрыве ремня гнет все клапана.

  1. Инструмент и приспособления
  2. Подготовительные операции
  3. Установка ВМТ
  4. Установка нового ремня ГРМ
  5. Видео замены ремня ГРМ на Альмере

Инструмент и приспособления

Менять ремень ГРМ здесь не очень удобно, так как все расположено очень близко. Для замены нам понадобится либо оригинальное специальное приспособление для фиксации распредвалов (кода инструмент Renault: MOT1496), либо сделанное самостоятельно, чертеж приведен ниже.

Две заглушки распредвалов.

Заглушки распредвалов.

Подготовительные операции

Под капотом.

Снимаем переднее правое колесо, пластиковый брызговик и защиту двигателя. Поддомкрачиваем двигатель и откручиваем опору.

Опора двигателя.

С права снимаем воздуховод.

Воздуховод.

Выковыриваем отверткой старые заглушки.

Заглушки.

Проворачиваем коленвал по часовой стрелки до того момента как прорези в распределительных валах не встанут по одной линии ниже центральной оси. Белым изображена центральная ось.

Расположение прорезей на распредвалах.

Оттягиваем ключом натяжной ролик для того что бы ослабить ремень. Снимаем ремень навесных агрегатов.

Натяжной ролик генератора.

Срываем болт коленвала. Что бы застопорить коленвал необходимо затянуть ручной тормоз, подложить упоры под колеса. В торец тормозного диска правого колеса, ниже суппорта, вставляем отвертку и легким движением руки срываем болт.

Болт коленвала.

Демонтируем верхнею защитную крышку ГРМ. Болт вверху, гайка внизу.

Крышка ремня ГРМ.

Установка ВМТ

Стопорим распредвалы, вставляем наше супер приспособление.

Заблокированные распредвалы.

На данном двигателе есть шпонка на звездочки коленвала, поэтому коленвал стопорить не обязательно.

Шпонка.

Ставим метки на старом ремне и звездочках. На распредвалах.

Метки.

Снимаем нижнею защитную крышку ГРМ. Два болта на десять.

Нижняя крышка.

Откручиваем гайку натяжного ролика ремня ГРМ и снимаем ремень и натяжной с обводным роликом.

Ролики.

Установка нового ремня ГРМ

Достаем недавно купленный ремень ГРМ и ролики. О том как отличить оригинальный ремень от подделки описано в этой статье.

Комплект ГРМ.

На натяжном ролике есть направление натяжки, не забываем про него.

Складываем между собой новый и старый ремень ГРМ и переносим метки с одного на другой. Устанавливаем на место новые ролики и ремень по меткам. Обводной ролик затягиваем, натяжной нет.

Установлен новый ремень ГРМ.

Снимаем фиксатор распредвалов, натягиваем ремень ГРМ. На натяжном ролике должны совпасть две метки. Заглядывать туда неудобно, я лично пользуюсь камерой телефона. Затягиваем гайку натяжного ролика.

Правильная натяжка ремня ГРМ.

Еще раз проверяем совпадение всех меток и проворачиваем коленвал два оборота, убеждаемся что клапана с поршнями не встречаются.

Не забываем установить на место новые заглушки распределительных валов.

Устанавливаем все детали в порядке обратном снятию. В принципе ничего сложного. Если вдруг о чем то забыл, пишите в комментариях добавлю в статью обязательно.

Видео замены ремня ГРМ на Альмере

Замена ремня ГРМ на Ниссан Альмера 2014

Замена ремня ГРМ на Ниссан Альмера 2014 и 2015 годов по регламенту производится каждые 60 тыс. км пробега, либо по истечении 4-х лет эксплуатации ремня, если указанное расстояние за этот срок не было пройдено. Если появились явные признаки износа ремня, работы проводятся раньше. Обрыв ремня ГРМ может стать серьезной проблемой и потребует дорогостоящего ремонта не только системы ГРМ, но и двигателя. Поэтому стоит не пренебрегать рекомендациями производителя и менять ремень в указанный срок или раньше при необходимости.

Когда менять ремень?

Утвержденный срок замены – 60 тыс. км пробега или каждые 4 года. Некоторые автомобилисты считают, что раз у Альмеры двигатель совпадает с двигателем Ларгус, то и сроки замены ремня ГРМ Ларгуса справедливы для Ниссан Альмера G15. А в регламенте Лады прописан срок в 120 тыс. км – что больше в 2 раза!

Все же, необходимо придерживаться сроков, установленных производителем, так как сложные дорожные условия, переменчивый климат и большие нагрузки оказывают большое влияние на эксплуатационные сроки ГРМ.

Ремень необходимо менять раньше сроков, предписанных регламентом, если в результате осмотра на его поверхности обнаружены повреждения:

  • складки, растрескавшаяся резина, сточенные зубья и отслоения материала;
  • на обратной стороне видны нити корда, подгоревшие участки;
  • на боковых сторонах ремня есть расслоения и разлохмачивания.
  • на ремне есть подтеки моторного масла.

Устройство системы ГРМ на Альмера 2014

1 – зубчатый шкив коленвала;

3 – натяжной ролик;

4 – шкив распредвала выпускных клапанов;

5 – шкив распредвала впускных клапанов;

6 – опорный ролик;

7 – шкив насоса антифриза.

Что потребуется для работ?

Для проведения замены потребуется подготовить все необходимые инструменты (ключ на 13), новый ремень и ремкомплект к нему.

  • Ремкомплект ГРМ Альмера 2014г (оригинальный) – номер 16806-00Q0L
Ремень ГРМ Ниссан Альмера 2014 (аналоги):
  • Комплект ГРМ с помпой GATES (Бельгия) – номер KP15671XS (Nissan Almera G15 1.6L 16V)
  • Комплект ГРМ ремень + ролики AISIN (ЯПОНИЯ) – номер ASINKBR62 (Nissan Almera G15RA 2013-наст.вр.)

Уточните, входят ли в комплект заглушки ГБЦ. Если нет, их нужно будет докупить отдельно.

Номера заглушек:
  • 7700274026 – малая;
  • 7700106271 – большая.

Замена ГРМ на Ниссан Альмера 2014

  • Приподнять автомобиль – передние колеса будут вывешены. Для удобства можно снять правое колесо.

  • Демонтировать пластмассовый кожух, который защищает мотор от загрязнений.

  • Открепить и вытащить ремень генератора (при необходимости его также можно заменить).

  • Приподнять мотор, после чего демонтировать подушку, выкрутив болты.

Место расположения самого большого болта указано на фото.

  • Выкрутить три болта и две гайки ключом и убрать верхнюю крышку газораспределительного механизма.


  • Заглушки ГБЦ проткнуть плоской отверткой и вытащить.

  • Зафиксировать коленвал, поставив на место заглушки в виде звезды подходящий болт.

  • Воспользовавшись планкой, зафиксировать расположение распределительных валов.

  • Снять натяжной ролик и сам ремень.

  • Поставить сменный натяжной ролик.

  • Ремень натянуть на шестерню снизу, для удобства возможно ее снять и поставить обратно уже с ремнем.



  • Собрать все в обратной последовательности и установить нужное натяжение с использованием натяжного ролика.

В этой статье дана полная фото инструкция, как поменять ремень ГРМ Ниссан Альмера 2014 своими руками.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
