Регулятор холостого хода ваз 2112

Регулятор холостого хода с шляпкой (Калуга) на ВАЗ 2108-2115, Калина, Приора

  • Производитель: КЗТА
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Главное предназначение регулятором холостого хода (РХХ) — изменение частоты вращения коленвала путем регулировки просвета и изменения количества проходящего воздуха. Он является составляющей двигателя и имеет большое значение для нормальной работы автомобиля в целом.

Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя и в соответствии с режимом работы двигателя управляет РХХ, таким образом добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки. На прогретом до рабочей т емпературы двигателе кон троллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет РХХ увеличивает обороты и, таким образом, обеспечивает прогрев двигателя на повышенных оборотах коленвала . Данный режим работы двигателя позволяет начинать движение автомобиля сразу и не прогревая двигатель.

Датчик холостого хода ВАЗ 2112-1148300 «01» «02» , «03» и «04» состоит из шагового электродвигателя, пружины и штока, заканчивающегося конусной иглой. С помощью двух нарезных винтов регулятор холостого хода ВАЗ прикреплен к корпусу дроссельного узла. Когда владелец машины поворачивает ключ взамке зажигания, шток выдвигается, упираясь в посадочное отверстие: датчик считывает шаги и клапан встает в первоначальное положение.

Датчики отечественного производства имеют нумерацию 2112-1148300-хх , ВЗАИМОЗАМЕНЯЕМЫ , последние цифры указывают лишь на производителя: 2112 – 1148300 – 02(04) — КЗТА (г. Калуга); 2112-1148300 производства «Омега» (г. Москва) , «01» — фирма «Пегас» (г. Кострома), , «03» — оснащенные шляпками аналоги вышеуказанных моделей.

Любая поломка — это не конец света, а вполне решаемая проблема !

С интернет Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Регулятор холостого хода (по технологии фирмы GM) на ВАЗ 2112, Приора

  • Производитель: ВИЭ
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке регулятора 2112 холостого хода (РХХ), в строке «Комментарий» указывайте какой РХХ , модель вашего автомобиля, год выпуска.

Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Регулятор холостого хода 2112-1148300 ООО «ВИЭ» по технологии фирмы GM.

При изготовлении РХХ 2112-1148300 ООО «ВИЭ» усилена обмотка и применены более мощные магниты, что увеличило мощность на 20%. Регулятор работает при напряжении 8,5V, что обеспечивает запуск при низкой температуре.

Регулятор холостого хода 2112-1148300 ООО «ВИЭ» оснащен наконечником из нержавеющей стали ( по рекомендации завода), что позволяет работать с газобалонным оборудованием.

Главное предназначение регулятором холостого хода (РХХ) — изменение частоты вращения коленвала путем регулировки просвета и изменения количества проходящего воздуха. Он является составляющей двигателя и имеет большое значение для нормальной работы автомобиля в целом.

Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя и в соответствии с режимом работы двигателя управляет РХХ, таким образом добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки. На прогретом до рабочей температуры двигателе контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет РХХ увеличивает обороты и, таким образом, обеспечивает прогрев двигателя на повышенных оборотах коленвала. Данный режим работы двигателя позволяет начинать движение автомобиля сразу и не прогревая двигатель.

Датчик холостого хода 2112-1148300 состоит из шагового электродвигателя, пружины и штока, заканчивающегося конусной иглой. С помощью двух нарезных винтов регулятор холостого хода ВАЗ прикреплен к корпусу дроссельного узла. Когда владелец машины поворачивает ключ в замке зажигания, шток выдвигается, упираясь в посадочное отверстие: датчик считывает шаги и клапан встает в первоначальное положение.

Датчики отечественного производства имеют нумерацию 2112-1148300-хх , ВЗАИМОЗАМЕНЯЕМЫ , последние цифры указывают лишь на производителя: 2112-1148300- 02(04) — КЗТА (г. Калуга) ; 2112-1148300 производства «ВИЭ» Тольятти или производства «Омега» (г. Москва), «01» — фирма «Пегас» (г. Кострома), , «03» «04» — оснащенные шляпками аналоги вышеуказанных моделей.

Другие артикулы товара и его аналогов в каталогах: 21121148300002, 21121148300003

ВАЗ 2108-09-099, ВАЗ 2110-11-12, ВАЗ 2113-14-15, ВАЗ 1117, 1118, 1119, ВАЗ 2170, 2171, 2172, ВАЗ 2190.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку регулятора холостого хода (РХХ) на автомобиле ВАЗ, Лада их модификации?

Как самостоятельно заменить регулятора холостого хода (РХХ) у автомобиля ВАЗ, LADA их модификации?

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Регулятор холостого хода ВАЗ 2112 Калуга

После оплаты заказа и резервирования на складе

товар можно забрать по адресу:

Москва, СОЛНЦЕВО, Боровское шоссе, д.6, корпус 3, (м. СОЛНЦЕВО)

Описание

РХХ (регулятор холостого хода) является устройством, которое необходимо для стабилизации оборотов холостого хода двигателя. Все симптомы неисправности этого датчика связаны с оборотами двигателя. Если этот датчик неисправен, тогда его следует заменить на новый, но какой РХХ лучше выбрать ?
  • РХХ — это шаговый электро-двигатель с подпружиненной конусной иглой. Служит он для поддержания установленных оборотов двигателя на холостом ходу, а происходит это за счет изменения количества воздуха, подаваемого в двигатель при закрытом дросселе.
  • На холостом ходу в двигатель поступает, необходимое для его стабильной работы, количество воздуха. Происходит это за счет изменения проходного сечения дополнительного канала подачи воздуха в обход закрытой заслонки дросселя.

Какие есть симптомы, которые говорят о неисправности регулятора холостого хода:

  • -неустойчивые обороты двигателя на холостом ходу;
  • -самопроизвольное повышение или снижение оборотов двигателя;
  • -остановка работы двигателя при выключении передачи;
  • -отсутствие повышенных оборотов при запуске холодного двигателя;
  • -снижение оборотов холостого хода двигателя при включении нагрузки (фары, печка и т.д.)


Особенности РХХ:

  • РХХ является исполнительным устройством и его самодиагностика в системе не предусмотрена. Поэтому при неисправностях регулятора холостого хода лампа «CHECK ENGINE» не загорается.
  • Симптомы неисправностей РХХ во многом схожи с неисправностями ДПДЗ (датчика положения дроссельной заслонки), но во втором случае чаще всего на неисправность ДПДЗ явно указывает лампа «CHECK ENGINE».


Совместимость РХХ:

Другие встречаемые РХХ:

  • 2112-1148300 — ЗАО Омега
  • 2112-1148300-03 — со шляпкой, производитель ОАО Пегас (г.Кострома)
  • 2112-1148300-04 — со шляпкой, производитель КЗТА (г.Калуга)

Говорят, что все РХХ номера которых начинаются на 2112-1148300 являются взаимозаменяемыми, однако для полной уверенности рекомендуется устанавливать аналогичный датчки, то есть:

  • 2112-1148300-01 менять на такой же или на 2112-1148300-03
  • 2112-1148300-02 менять на такой же или на 2112-1148300-04


Как отличить подделку от оригинала:

  • — черный металлический корпус контрафакта короче на 1 мм. чем оригинальный корпус,
  • — пружина контрафакта белого цвета и имеет более частую навивку, а пружина оригинала черного цвета и имеет более редкую навивку,
  • — три заклепки белого цвета на корпусе контрафакта не имеют шляпки, а на оригинальном изделии заклепки со шляпками диаметром 3 мм.,
  • — резиновое кольцо на контрафакте черного цвета и более тонкое, на оригинале резиновое кольцо красноватого оттенка и более толстое,
  • — металлический наконечник на контрафакте имеет более темный оттенок,
  • — желтый стикер на корпусе контрафакта не имеет внешней рамки, в отличие от оригинального стикера,
  • — упаковочная коробка не имеет соответствующих отметок и имеет отличия


Замена регулятора холостого хода на ВАЗ 2110:

  • Снять и установить РХХ своими руками легко по этой инструкции.

Регулятор холостого хода ВАЗ-2112 (П-28-3) 21120-1148300-81

Популярные товары

Цена за: шт
Артикул: 21.1148300
Наличие:
Маерчака,102 (Красноярск)

Доставка по всей России и СНГ

Каталожный номер: 21120-1148300-81, 21120114830081

Перед заказом мерного товара (метры, килограммы и т.п.) проконсультируйтесь с нашими специалистами. Отпуск мерного товара возможен с погрешностью 2-3 см. и/или 3-5 гр. Перед оплатой товара дождитесь звонка оператора, остатки могут отличаться.
Также ознакомьтесь со списком товаров, запрещенных к пересылке

  • Комментарии

Доставка по Красноярску и России

Доставка по Красноярску:
— При заказе от 5 000 р. доставка бесплатно в будний день с 10 до 18 (кроме крупногабаритных/тяжелых заказов) для физических лиц;
— При заказах менее 5 000 р. доставка оплачивается отдельно, 200—700 р. в зависимости от района города;
— Доставка осуществляется в течении 2-х рабочих дней с момента подтверждения заказа.

Доставка по России:
— Почта России;
— EMS и другие компании экспресс доставки;
— транспортные компании;
— доставка осуществляется только из КрасноЯрска (из КрасноДара доставка не осуществляется, возможно только приобретение товара в самом магазине).

Подробнее о доставке и оплате здесь

Самый лучший подарок на любой праздник — это то, что вы хотели бы получить сами.

Так подскажите всем, чему бы вы были рады!
Выберите любой товар из нашего каталога и расскажите о желании в соц сетях.

Вашим близким больше не придется ломать голову, чем вас порадовать.

Регулятор холостого хода ВАЗ-2112 КЗТА

Артикул: 2112-1148300-04

Люберцы, Мира ул.42 шт.
Москва, Варшавское ш.8 шт.
Люберцы, Машково д.30 шт.
Москва, Кетчерская ул.17 шт.
Новосибирск1 шт.
Москва, Рябиновая ул.2 шт.
Сабурово13 шт.
Нижний Новгород1 шт.

Данные обновлены: 29.12.2020 в 18:51

Люберцы, Мира ул.42 шт.
Москва, Варшавское ш.8 шт.
Люберцы, Машково д.30 шт.
Москва, Кетчерская ул.17 шт.
Новосибирск1 шт.
Москва, Рябиновая ул.2 шт.
Сабурово13 шт.
Нижний Новгород1 шт.

Данные обновлены: 29.12.2020 в 18:51

  • Аналоги (3)
  • Параметры и характеристики
  • Наличие (114)
  • Применяемость (49)
  • Сертификаты (2)
  • Категории товара

Аналоги

На складах Люберцы, Мира ул. : 0 шт.

Данные обновлены: 29.12.2020 в 18:51

ПЕКАР

На складах Люберцы, Мира ул. : 82 шт.

Данные обновлены: 29.12.2020 в 18:51

Данная позиция сейчас отсутствует на наших складах или недоступна для перемещения в Ваш город

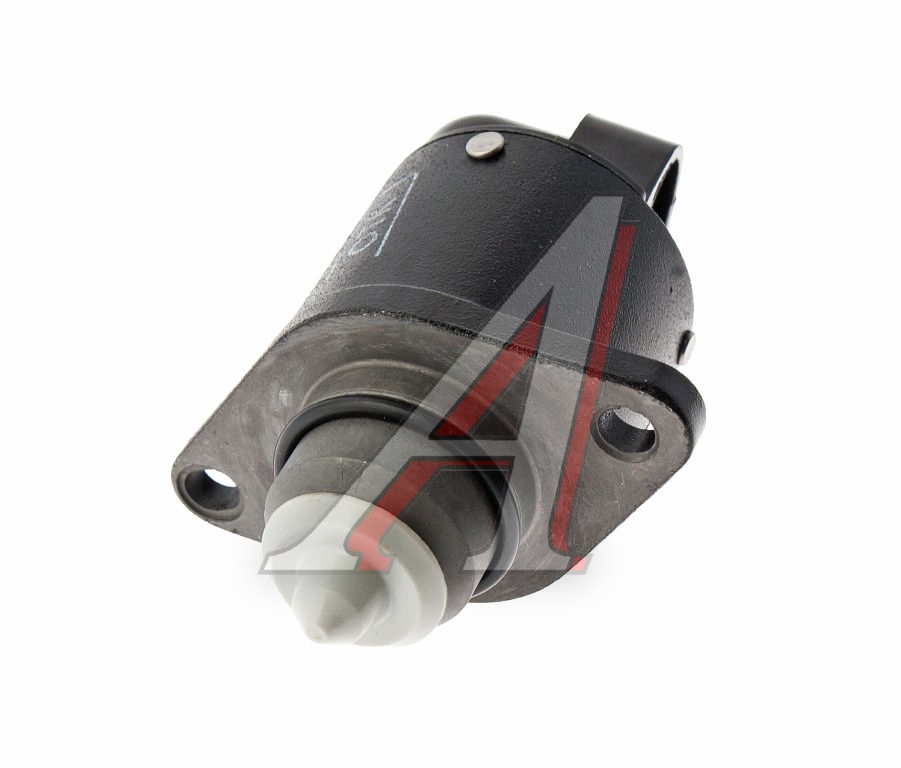

Характеристики

Код для заказа013771
Артикулы2112-1148300
Каталожная группаДвигатель, ..Система питания двигателя
Ширина, м0.05
Высота, м0.05
Длина, м0.07
Вес, кг0.12

Параметры

Количество в упаковке82
Срок, при поставке под заказ16
ПроизводительNONAME

Территория отгрузки

Другие склады и магазины партнера

Название точкиНаличиеТипАдресКонтактный телефон
Оптовый склад запчастей на Варшавском шоссе (Юг)

С этим товаром покупают

Артикул: 2112-1148015 ВС

Артикул: 2111-3707080 SLON

На складе : Нет в наличии

На складе : Нет в наличии

На складе : Нет в наличии

На складе : 29 шт.

На складе : 45 шт.

На складе : 101 шт.

На складе : Нет в наличии

На складе : 34 шт.

На складе : Нет в наличии

На складе : Нет в наличии

Техническая информация

Основу управления инжекторным мотором составляет дроссельный узел, регулирующий поступление воздуха в цилиндры. На холостом ходу функция подачи воздуха переходит к другому узлу — регулятору холостого хода. О регуляторах, их типах, конструкции и работе, а также об их выборе и замене читайте в статье.

Двигатели с системами впрыска топлива, или инжекторные двигатели, почти вытеснили с рынка карбюраторные моторы. На сегодняшний день существует несколько типов систем впрыска, отличающихся устройством и принципом работы. О том, как устроены и работают различные типы и виды систем впрыска топлива, читайте в этой статье.

Для работы двигателя необходимо топливо, которое должно в определенные моменты подаваться в цилиндры — эту задачу решают топливные системы (или системы подачи топлива). О том, как устроены топливные системы и какие отличительные черты имеют системы подачи топлива различных двигателей — читайте в этой статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Регулятор холостого хода ВАЗ-2110

На ВАЗ-2110, оснащенных двигателями с инжекторной системой питания, поддержка оборотов коленчатого вала силовой установки на холостом ходу осуществляется регулятором ХХ (РХХ)

В задачу этого элемента входит стабилизация и удержание на заданном уровне оборотов коленвала при разных условиях – резком отпускании педали газа, создании значительной нагрузки на бортовую сеть (при включении отопителя, фар и пр.).
Неисправность регулятора холостого хода ВАЗ-2110 на работоспособность двигателя не влияет, но отсутствие холостого хода доставляет ряд неудобств при эксплуатации авто.

Принцип работы РХХ ВАЗ-2110

Рассмотрим принцип работы регулятора ХХ. Этот элемент входит в конструкцию дроссельного узла, которым осуществляется дозирование воздуха, поступающего в цилиндры.

При отпущенной педали газа заслонка дроссельного узла перекрывает основной канал поступления воздуха. Чтобы обеспечить работу мотора при таком положении заслонки, в корпусе дроссельного узла проделан дополнительный канал небольшого сечения, по которому воздух подается в цилиндры, обходя заслонку.
Регулятор холостого хода предназначен для изменения сечения дополнительного канала, что позволяет ЭБУ поддерживать обороты независимо от условий.

Функционирует все так: регулятор ХХ при закрывании дроссельной заслонки приоткрывает обходной канал. С помощью датчика массового расхода воздуха определяется количество воздуха, поступившего через дополнительный канал. На основе этой информации ЭБУ регулирует количество впрыскиваемого топлива. Используя данные с других датчиков, блок управления определяет обороты коленчатого вала и, если они не соответствуют норме, посылает импульс на РХХ, чтобы путем изменения сечения канала стабилизировать работу мотора.

Признаки неисправности

Регулятор холостого хода ВАЗ-2110 – конструктивно простой механизм, состоящий из шагового электромоторчика и подпружиненной иглы, смещение которой и приводит к изменению сечения канала.
Но несмотря на простоту конструкции, ломается эта деталь нередко. Симптомы поломки регулятора ХХ:

  • Нестабильные «плавающие» обороты коленвала при режиме работы «холостой ход»;
  • Несоответствие оборотов нормальному показателю (800-850 об/мин);
  • Самопроизвольная остановка силовой установки при отпускании педали газа;
  • Отсутствие повышенных оборотов при пуске «холодного» мотора (режим «прогрева»);
  • Просадка оборотов после создания нагрузки на бортовую сеть;

Примечательно, что такие симптомы «дает» также неисправность датчика положения заслонки (ДПДЗ). Но распознать, какой из датчиков неисправен, несложно.

Регулятор ХХ является исполнительным устройством, и «обратной связи» у него с ЭБУ нет. Поэтому под самодиагностику этот датчик не попадает. В результате, поломка регулятора проявляется только двигателем. Что касается ДПДЗ, то этот элемент проверяется системой, и в случае его неисправности будет загораться «Check engine».

Причины поломки. Проверка узла

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

  1. Обесточить бортовую сеть (снять клемму с АКБ).
  2. Найти регулятор (установлен на дроссельном узле).
  3. Отсоединить проводку (предварительно воздействовав на фиксатор).
  4. Выкрутить два винта крепления;
  5. Извлечь регулятор.

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

  1. Снимаем датчик с авто.
  2. Подсоединяем обратно к нему колодку с проводами.
  3. Запитываем бортовую сеть (подключаем АКБ).
  4. Держа регулятор в руке, прикладываем к нему палец.
  5. Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем.
Подклинивание иглы устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность.
Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Ещё кое-что полезное для Вас:

Выбираем регулятор на замену

На ВАЗ-2110 как с 8-клапанными, так и 16-клапанными инжекторными моторами используется датчик с каталожным номером 2112-1148300. Дополнительно в конце маркировки присутствует приставка, состоящая из двух цифр, к примеру, 01, 02, 03, 04. Этот индекс указывает на производителя регулятора (01 и 03 – «Пегас», 02 и 04 – КЗТА).
При выборе регулятора на замену обратите внимание на два нюанса – уплотнитель и высоту выступа иглы над корпусом. В заводских запчастях используется уплотнитель красного цвета, в подделках же используется резинотехнический элемент черного цвета. Высота выступа иглы над корпусом составляет 23 мм.

Перед установкой нового регулятора рекомендуется уплотнительное кольцо промазать тонким слоем моторного масла, чтобы обеспечить плотную посадку детали в посадочное место и исключить вероятность подсасывания воздуха.

Видео: Обзор регуляторов холостого хода ВАЗ

Регулятор холостого хода 2112-1148300

Особенности изделия:
Регулятор холостого хода РХХ 2112-1148300 применяется в электронных системах управления двигателем автомобилей семейства ВАЗ 21083-2112, Сенс, Славута, Таврия, ЗАЗ Шанс и их модификациях с инжекторными двигателями для регулирования частоты вращения коленчатого вала двигателя.

Регулятор холостого хода РХХ 2112-1148300 оснащен металлическим наконечником, из стали (по рекомендации автозавода), что значительно увеличивает его ресурс и позволяет работать с газобалонным оборудованием.

РХХ состоит из шагового двигателя и соединенного с ним клапана с конусным металлическим наконечником. Клапан РХХ, установленный в обходном канале подачи воздуха дроссельного патрубка, на режиме холостого хода выдвигается или убирается управляющими сигналами электронного блока управления (бортовым компьютером автомобиля).

РХХ регулирует частоту вращения коленчатого вала на холостом ходу, в соответствии с нагрузкой двигателя при закрытой дроссельной заслонке и управляет количеством воздуха, подаваемым в обход закрытой дроссельной заслонки.

Помимо этого РХХ способствует снижению токсичности отработанных газов. Когда дроссельная заслонка закрывается, РХХ увеличивает количество воздуха, подаваемого в обход дроссельной заслонки, обеспечивая обеднение воздушно-топливной смеси. Это снижает выбросы углеводородов и окиси углерода, происходящие при быстром закрытии дроссельной заслонки.

Применение:
Применяется на автомобилях семейства ВАЗ 2110-2112 и их модификациях, с инжекторными двигателями объемом 1500 — 1600 см, Сенс, Славута, Таврия, ЗАЗ Шанс и их модификациях с инжекторными двигателями.

Технические характеристики:
Работоспособность при температуре окружающей среды: от — 40 °С до + 130 °С.
Работоспособность при напряжении в бортовой сети автомобиля: от 7,5 до 14,2 В.
Сопротивление обмоток: (53 ± 5,3) Ом.
Развиваемое усилие выдвижения штока со скоростью 333 шагов/с: не менее 8,0 Н.
Эффективный диаметр запорного клапана: 7,5 мм.
Рабочий ход штока при перемещении на 250 шагов: 10,4 ± 0,04 мм.
Масса: не более 0,15 кг.
Габаритные размеры: 66x54x32 мм.
Степень защиты корпуса: по ГОСТ 14254-80 – IP-55.

Внимание! С октября 2012 г. в целях защиты оригинальной продукции «Группа Омега» от подделки на изделия РХХ 2112, РХХ 2112 новинка и РХХ 21203 наряду со стикером наносится защитная номерная голограмма. Отсутствие на изделиях голограммы является признаком контрафактности. При покупке проверяйте наличие голограммы, остерегайтесь подделок!
