Как снять стартер форд фокус 1

Ford Focus 2 Manual

Стартер Форд Фокус 2 снимаем для ремонта или замены при выходе его из строя, а также при демонтаже коробки передач.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем грязезащитный щиток моторного отсека (см. «Снятие грязезащитного щитка моторного отсека Форд Фокус 2»).

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» — гайку 2.

Отсоединяем колодку проводов от тягового реле стартера.

Головкой «на 13» отворачиваем три болта крепления стартера.

Нижний болт крепит также кронштейн жгута проводов.

Для наглядности болты крепления стартера показаны на снятом силовом агрегате.

Выводим стартер из картера сцепления…

…и снимаем стартер.

Для оценки исправности привода стартера…

…отверткой проворачиваем шестерню привода.

Шестерня должна проворачиваться в одном направлении с валом привода, а в другом — на валу привода. В противном случае заменяем привод новым. Отверткой сдвигаем шестерню привода по валу. Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.
Для проверки стартера соединяем проводами для «прикуривания» «плюсовой» вывод аккумуляторной батареи…

…с верхним контактным болтом тягового реле, а «минусовой» — с корпусом стартера.

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.
При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов.
При этом должна выдвинуться шестерня привода и включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле.
Для проверки электродвигателя…

…соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод — с корпусом стартера.

При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.
Для проверки тягового реле соединяем проводами «плюсовой» вывод аккумуляторной батареи с управляющим выводом тягового реле, а «минусовой» вывод — с корпусом стартера. При этом шестерня привода должна выдвинуться. Если этого не происходит тяговое реле неисправно.
Устанавливаем стартер Форд Фокус 2 в обратной последовательности.

Снятие стартера Ford Focus 2

Навигация по сайту

Первоисточник контента — WiKi сайта журнала «За Рулём»

221-3 Ремонт Focus I

Снятие стартера двигателей Zetec-E 1,8i/2,0i

Отсоединяем клемму «минусово­го» провода от вывода аккумуля­торной батареи.
Стартер удобнее снимать с авто­мобиля, установленного на смот­ровой канаве или эстакаде.
Снимаем грязезащитный щиток двигателя (см. «Замена масла в двигателе и масляного фильт­ра»).
Снимаем воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

Нажав на фиксатор (располо­женный на кронштейне держа­теля тросов привода управле­ния коробкой передач).

. снимаем с кронштейна разъем жгута проводов.

Вынимаем из пластмассового держателя два троса привода управления коробкой передач.

Один из двух болтов верхнего крепления стартера также.

. удерживает кронштейн дер­жателя тросов привода управ­ления коробкой передач.

Головкой «на 13» отворачиваем болт верхнего крепления стар­тера.

. и вынимаем болт вместе с кронштейном.

Головкой «на 13» отворачиваем второй болт верхнего крепления стартера, который также крепит держатель жгута проводов.

Головкой «на 13» отворачиваем болт нижнего крепления стар­тера.
Отводим стартер от картера и на­клоняем стартер, так чтобы полу­чить доступ к гайкам крепления наконечников проводов.

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» отворачиваем гайку 2.

Отсоединяем наконечники про­водов от стартера.

. и вынимаем стартер.
Устанавливаем стартер в обратной последовательности. Завернув бол­ты крепления стартера, окончатель­но затягиваем их моментом 35 Н*м.

Как снять стартер форд фокус 1

• Ford Focus 2
  • Двигатель
    • Замена ремня ГРМ
    • Инструмент ГРМ
    • Замена муфт VCT
    • Регулировка клапанов Форд Фокус 2
    • Замена бендикса стартера
    • Дроссельная заслонка Форд Фокус 2
  • Трансмиссия
    • Запчасти для замены сцепления
    • Замена сцепления (часть 1)
    • Замена сцепления (часть 2)
    • Замена сцепления (часть 3)
    • Датчик заднего хода Форд Фокус 2
  • Подвеска
    • Сайлентблоки задней подвески Фокус 2
    • Сайлентблоки передних рычагов Форд Фокус 2
    • Ступичный подшипник Форд Фокус 2. Замена
  • Электрика
    • Замена подшипников генератора
    • Ближний свет Форд Фокус 2
    • Аккумулятор Форд Фокус 2
    • Прошивка Форд Фокус 2
    • Подсветка номера Форд Фокус 2
    • Не открывается багажник Фокус 2
    • Моторчик печки Форд Фокус 2
  • Замена бензонасоса Фокус 2
  • Дворники Форд Фокус 2
  • Расширительный бачок Фокус 2
  • ISOFIX для Форд Фокус 2
• Ford C-Max
  • Вода в салоне C-max
• Ford Fusion
  • Замена тормозных дисков
  • Универсальные брызговики
  • Замена пыльника ШРУС
• Opel Astra J
  • Термостат A16XER
  • Cпойлер бампера Astra J
  • Астра j. Запчасти для ТО
• Mitsubishi ASX
  • Плановое ТО MITSUBISHI ASX
  • Плановое ТО MITSUBISHI ASX часть 2
• ВАЗ 2112
  • Регулятор давления топлива 2112
• Полезные мелочи
  • Отзыв о Форд Фокус 2
  • Авто аксессуары с Алиэкспресс
  • Ключи с Алиэкспресс
  • АЗС самообслуживания Лукойл
  • Выкидной ключ КИА Церато

Стартер Форд Фокус 2. Замена бендикса

Все началось с того, что при запуске двигателя стали появляться срывы. В принципе было понятно, что дело в бендиксе, но не было времени им заняться. Прошло около недели с момента особо тревожных симптомов (2-3 срыва подряд), пока я с трудом смог завести двигатель с 10 раза. Пришлось отменить все свои планы и поставить машину в гараж на время поиска запчасти и устранения неисправности.

На замену купил бендикс Bosch 1006 209 804

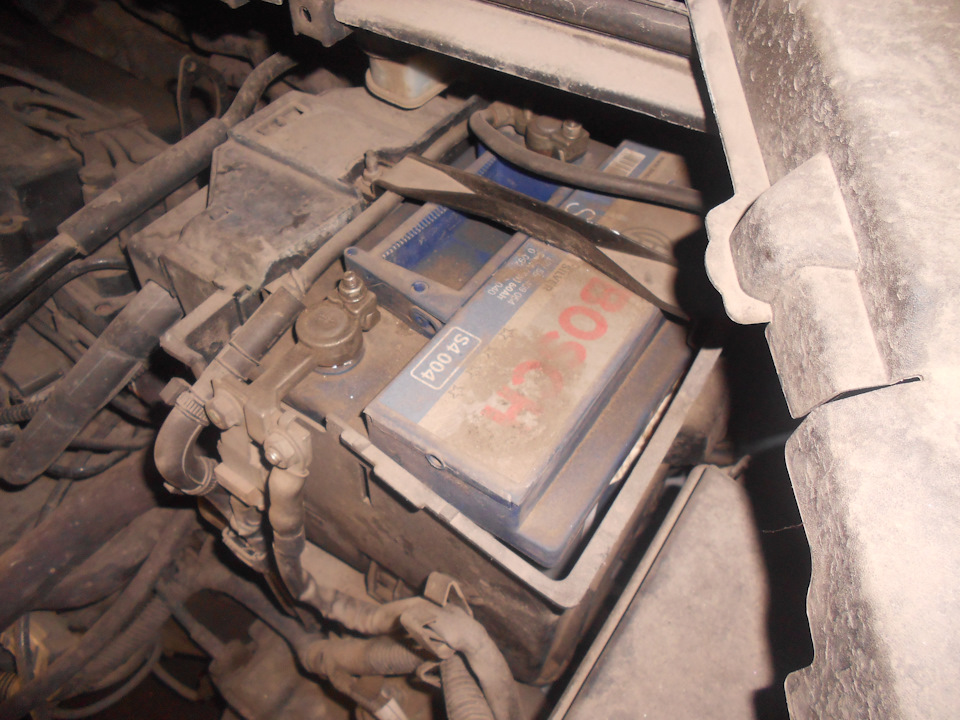

Снятие стартера

Стартер Форд Фокус 2 крепится двигателю тремя болтами на 13, к первым двум можно добрать сверху, к третьему снизу. Лучше сразу снять корпус воздушного фильтра и дроссельный узел.

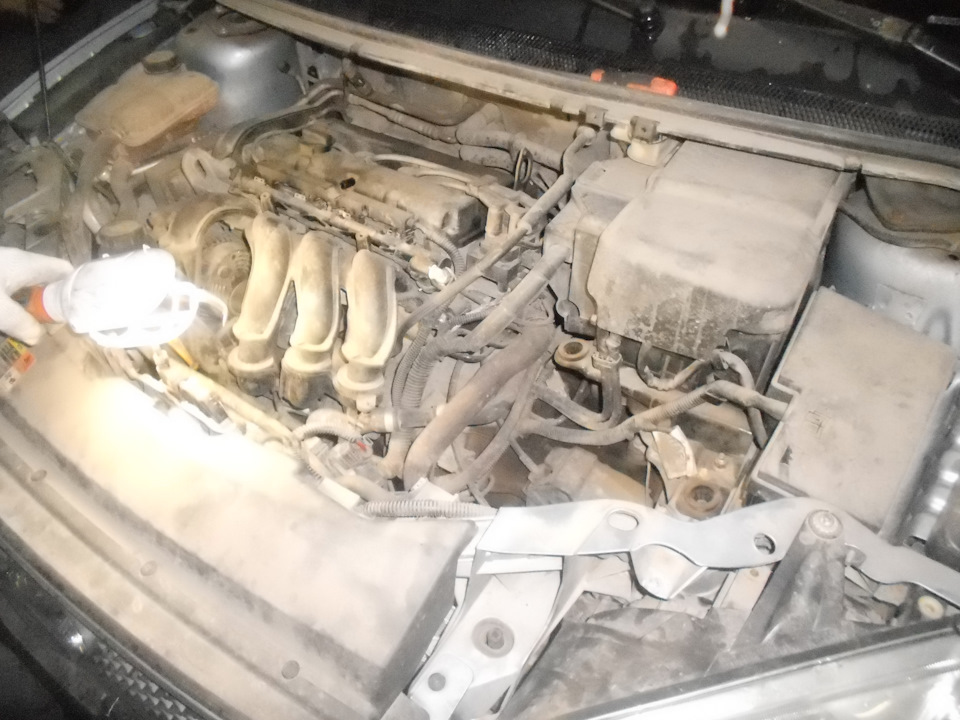

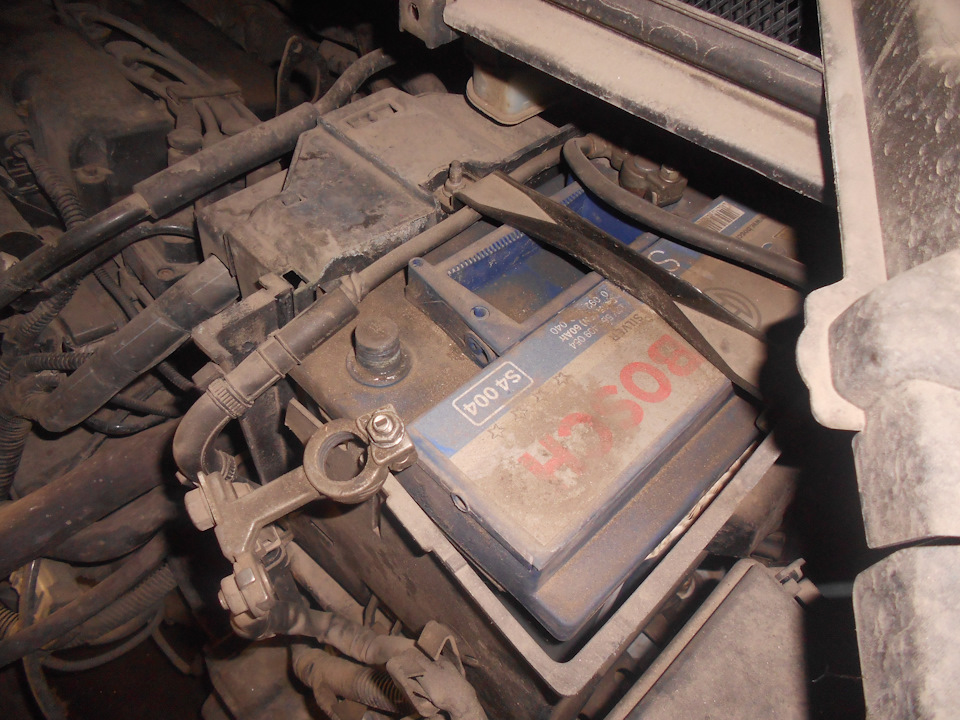

Отсоединяем аккумулятор, приподнимаем автомобиль, снимаем защиту двигателя. Выкручиваем болты стартера и размыкаем разъем втягивающего реле, вот он

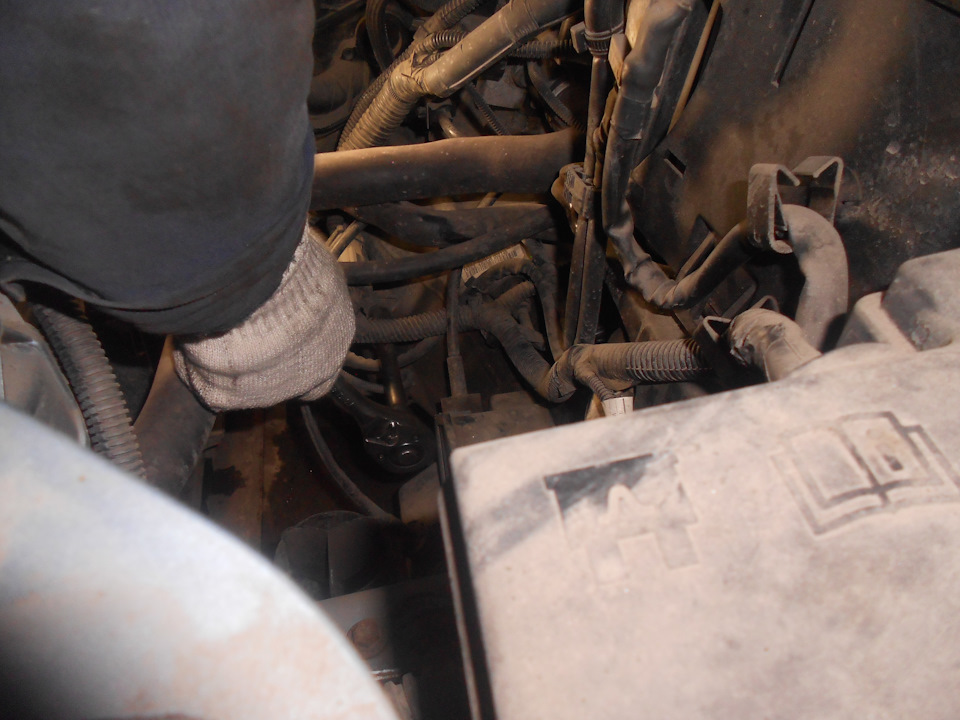

Нижний болт

и два верхних

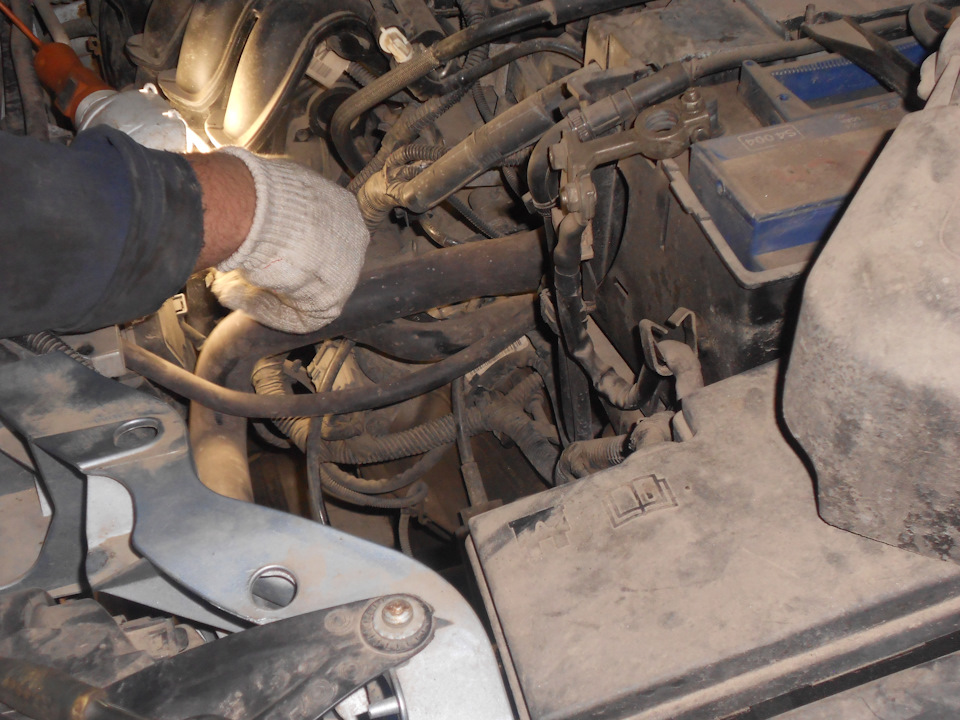

Стартер проще снимать со всеми проводами от генератора и до плюсовой клеммы аккумулятора. Откручивать провода от втягивающего реле неудобно. Откручиваем клемму от генератора

и от плюса аккумулятора

Далее нужно разрезать хомутик и снять защелки крепящие данный провод. При сборке можно будет закрепить его на кабельные стяжки.

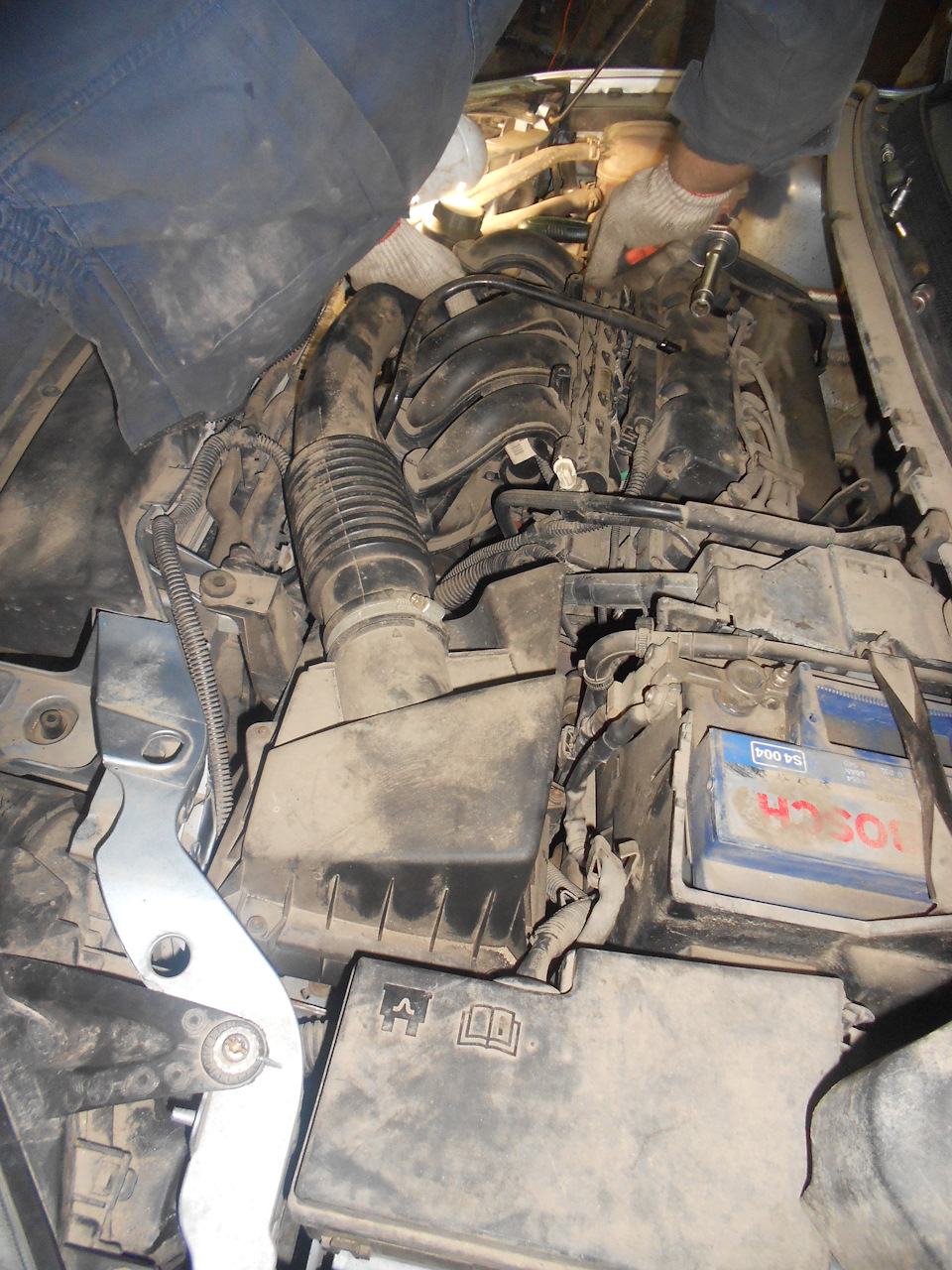

Подаем стартер вправо (по ходу), выводя его из корпуса кожуха сцепления. Там же рядом увидите разъем, его тоже отсоединяем, чтобы не мешался.

Стартер Форд Фокус 2 вынимается вниз, но места в моторном отсеке мало, поэтому показываю на фото его положение перед тем как он был снят, в других положениях этого сделать не получалось, мешает нижний патрубок системы охлаждения. Его немного нужно вдавить и отодвинуть.

Снятый стартер Форд Фокус 2, маркировка BOSCH 0001108408

Разборка стартера

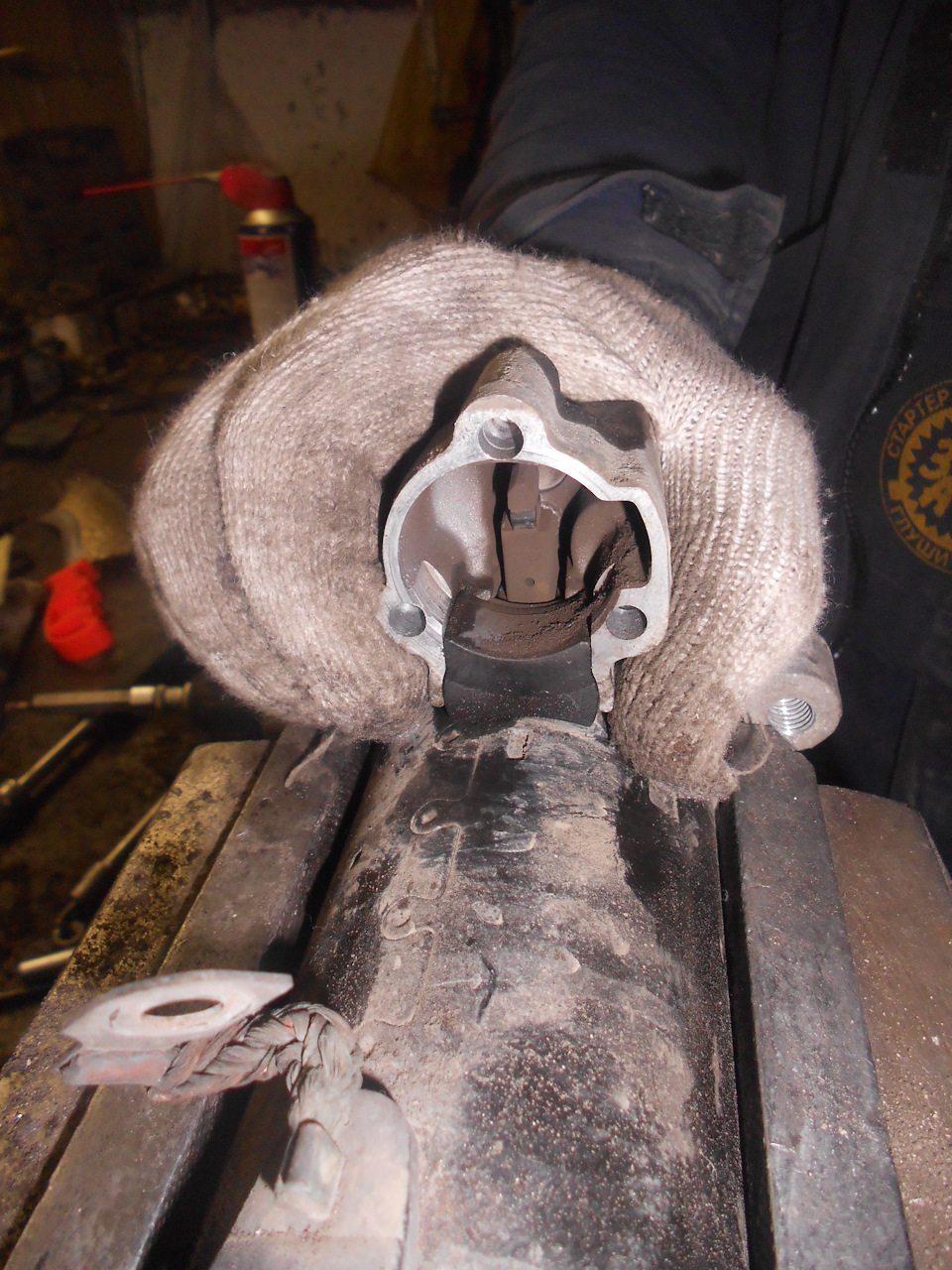

Далее приступаем к разборке. Сразу скажу, что втягивающее мне снять не удалось, болты тоrх закисли, один из них смялся и я это дело оставил, на будущее придется их высверлить, приготовив замену. Пришлось снимать и вставлять бендикс через вилку. Ничего сложного в этом нет.

Раз уж разобрали, осматриваем состояние коллектора, щеток и проверяем смазку. Но самое интересное — это снятие стопорного кольца бендикса.

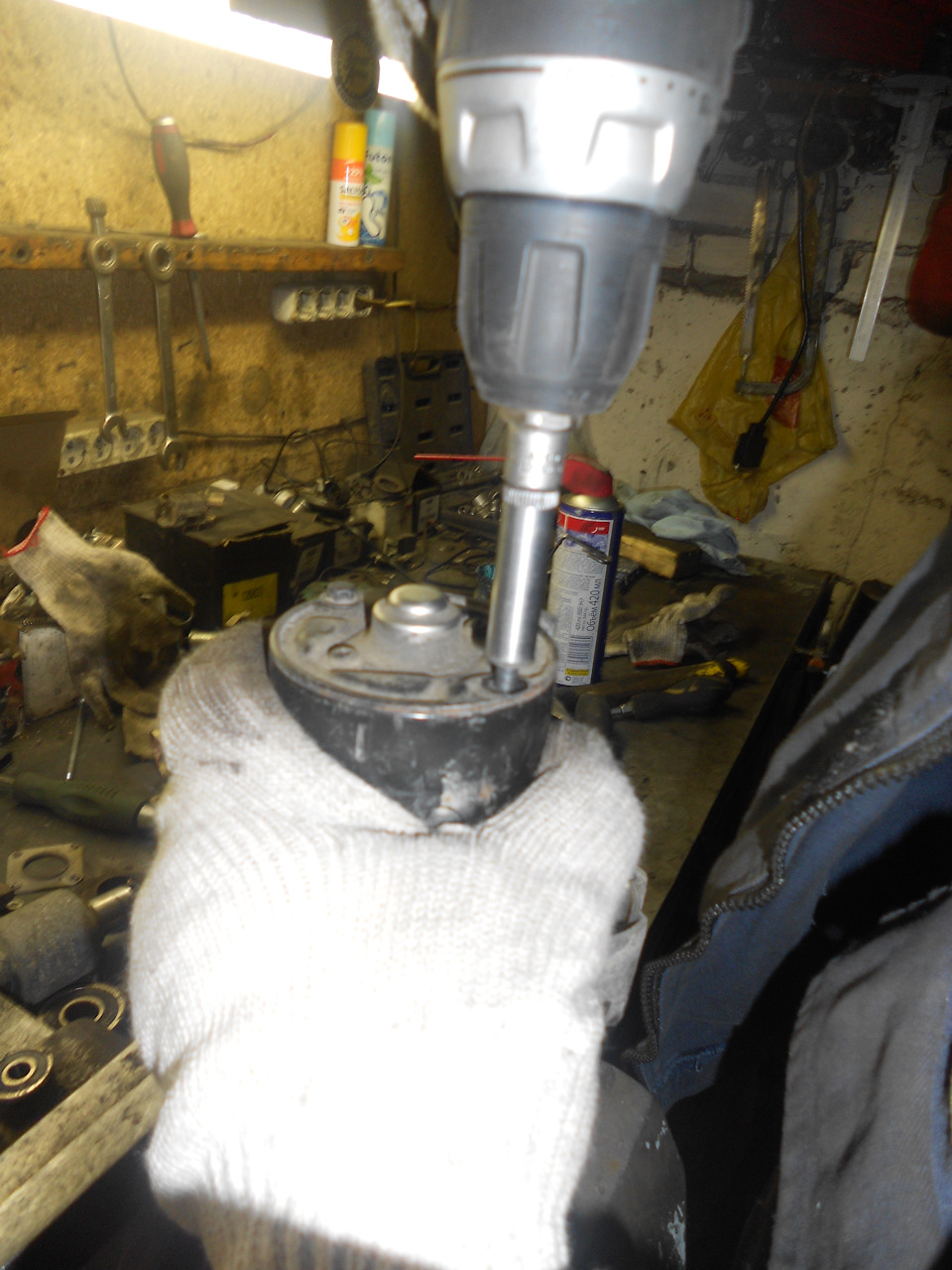

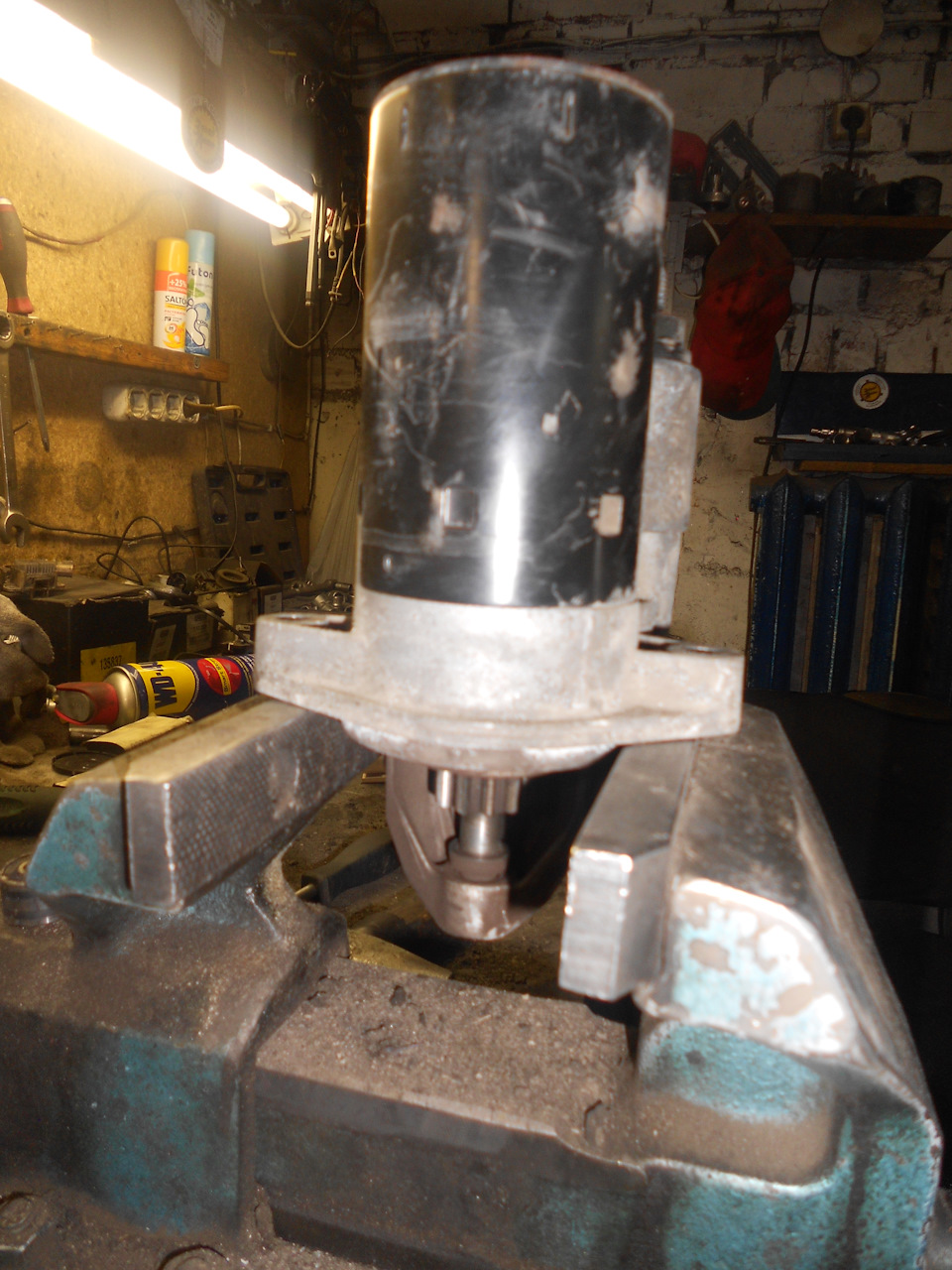

Чтобы его снять нужно сбить верхнюю обойму подходящей по диаметру головкой или оправкой, потом отверткой поддевается и снимается кольцо, обойма и можно вытащить сам бендикс, разжав немного вилку включения, т.к. втягивающее реле не снято.

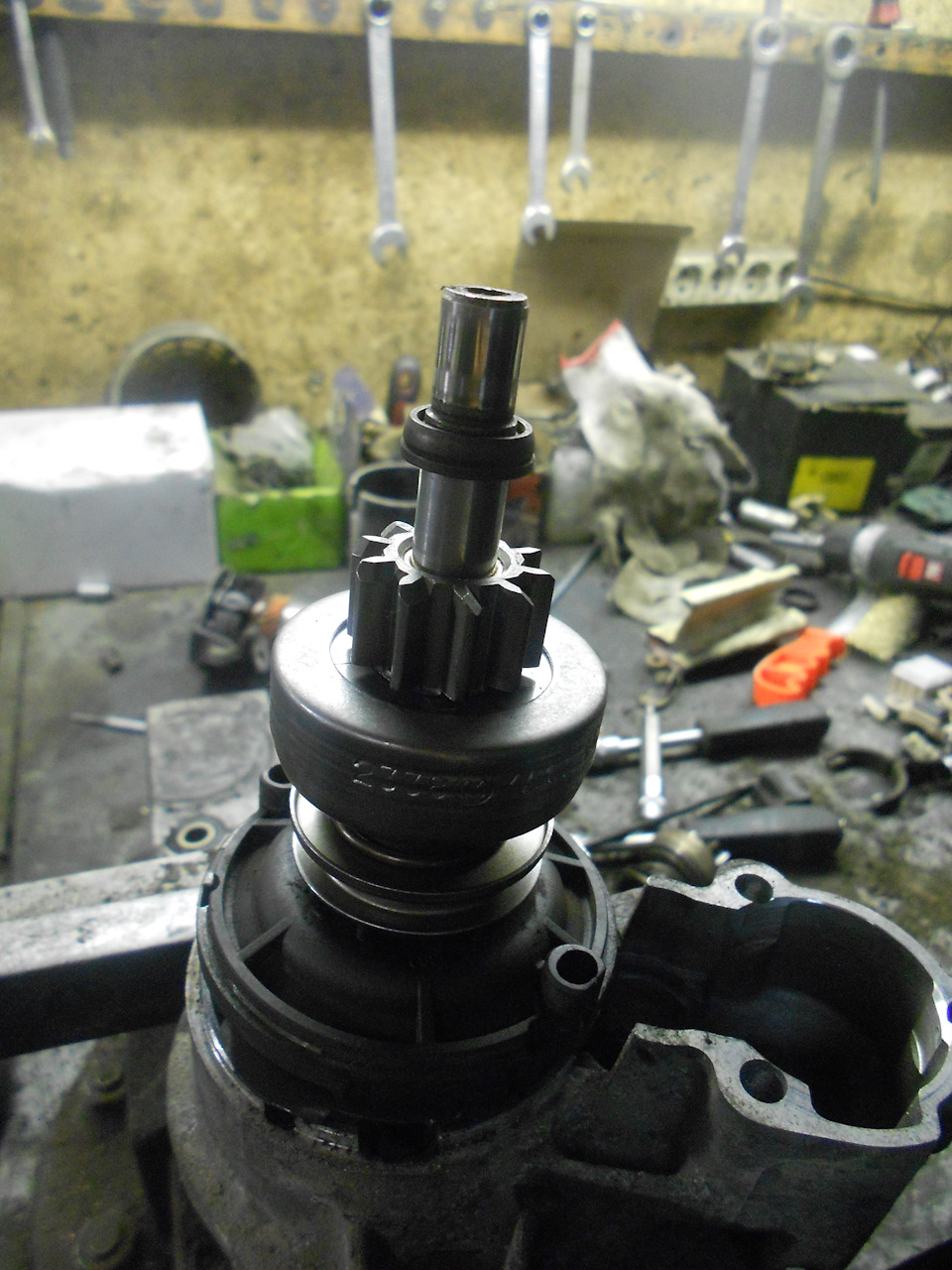

При сборке со стопорным кольцом могут возникнуть проблемы. Советую снять кольцо, сжать его пассатижами, а потом ставить на вал. Оно скорее всего деформируется и станет не очень круглым, но если этого не сделать, на месте пассатижами оно не сожмется, так как очень упругое. Насадить обойму на место поможет рожковый ключ на 12 или 13, используем его как вилку. Держать будет.

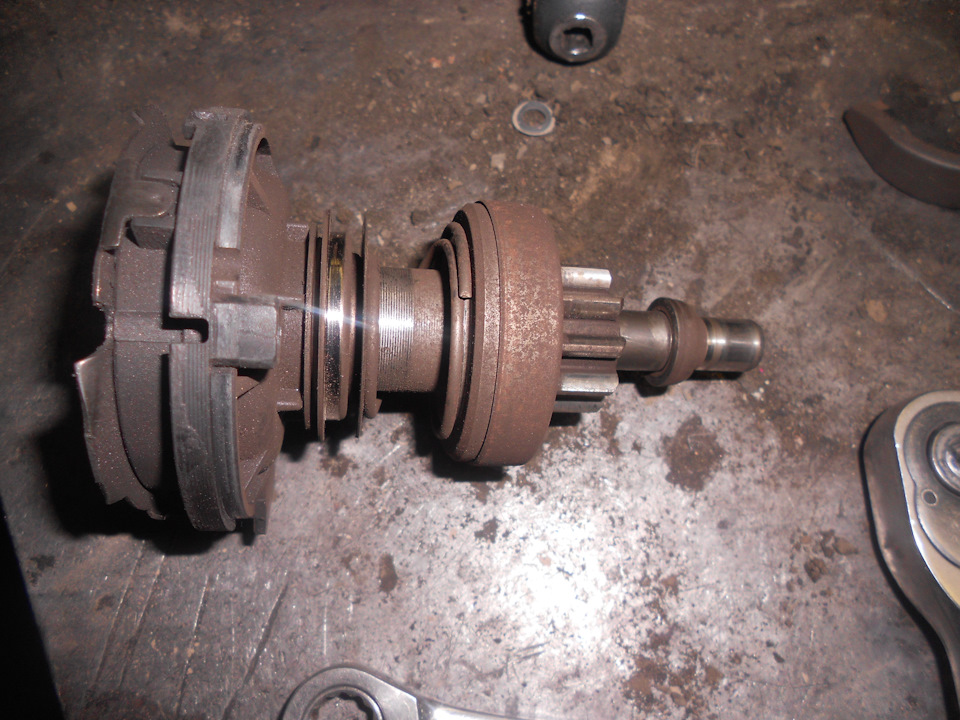

Новый и старый бендикс:

Далее чистим стартер изнутри, также желательно разобрать редуктор, промыть и смазать шестерни механизма редуктора

Будьте осторожны при вставке ротора в в корпус, магнит резко втягивает ротор и щетки могут остаться у вас в руках

Собрать все на место поможет головка на 22

Еще несколько фото разобранного редуктора. В данном стартере шестеренки на игольчатых подшипниках с маркировкой INA. На таком же стартере в C-Max был редуктор, где шестеренки были на втулках.

Теперь все смазываем, собираем и устанавливаем на автомобиль. После данной переборки звук стартера стал тише и приятнее, бендикс работает исправно.

Коды запчастей:

• Бендикс (Bosch) — 1 006 209 804
• Втягивающее реле (Bosch) — 2 339 304 047
• Щеточный узел — 1 004 336 526
• Ремкомплект на стартер Форд Фокус 2 — 1 007 010 093 (стопорное кольцо и ограничительная юбка бендикса, стопорная шайба для якоря и резинка установленная на вилку)

Форд Фокус Фан

Как снять стартер форд фокус: видео,фото

Для снятия стартера Форд Фокус 2 с двигателем 1.6

— насадка-звёздочка; TORX Т-30.

-ключ-трубка на 10 и 13;

-плоская отвёртка; — рожковый ключ на 10 и 17.

Набор ключей для любых работ авто

Пошаговая инструкция:

1. Откручиваем от аккумулятора силовой провод, не снимая клемму АКБ, чтобы избежать блокировки магнитолы и подъёмников дверных.

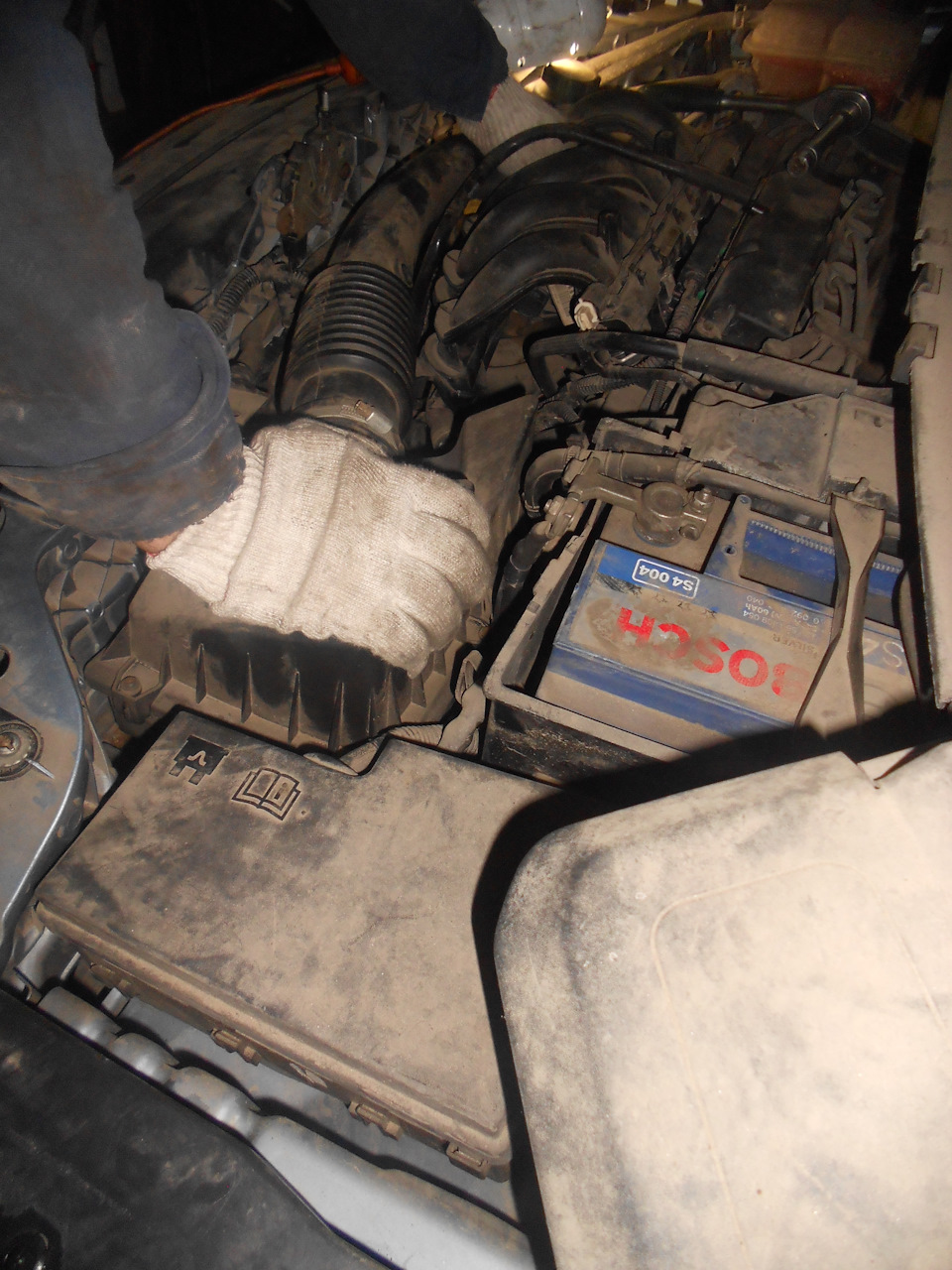

2. Откручиваем хомут воздухозаборника (воздушного фильтра) и снимаем эту гофру,
