Как отключить иммобилайзер на ваз 2110

Как грамотно на ВАЗ 2110 отключить иммобилайзер

На ВАЗ «десятку» с приходом инжекторного двигателя начали устанавливать иммобилайзер – то есть устройство, с помощью которого блокируется запуск мотора. Однако не так уж редки случаи, когда эту систему нужно как-то заблокировать, обойти. Перед автовладельцем тогда встает вопрос – как на ВАЗ 2110 отключить иммобилайзер?

Виды «защитников»

Есть контактные и бесконтактные (сегодня – более популярные) иммобилайзеры. Первые управляются ключом, для вторых придумали специальный брелок иногда – карточку. Они обычно удачно комбинируются со всеми ныне существующими противоугонными сигнализациями.

ВАЗ оснастил этим устройством лишь модели, имеющие инжектор. Когда ВАЗ 2110 только сходит с конвейера, у его иммобилайзера пока не включена защитная опция. Специально для этого есть так называемый поставочный комплект ключей: два черных по цвету – это те, которыми в дальнейшем будет пользоваться владелец, и один – красного цвета мастер-ключ, с помощью которого «обучают» иммобилайзер, то есть – активируют его функцию защиты. Как правило, «обучение» выполняют работники автосалона во время предпродажной подготовки автомобиля. Но это можно сделать и самостоятельно, зная, как это работает.

Первые, устанавливаемые на ВАЗ 2110 противоугонки назывались АПС-4. Более совершенные – АПС-6, появились чуть позже. Считывающая часть располагается в рулевой колонке, а код находится в ключе зажигания. Кроме того, АПС-6 можно использовать да того, чтобы управлять электростеклоподъемниками, задними противотуманками.

Иммобилайзер АПС-4 с набором ключей

Нередки случаи, когда иммобилайзер АПС-6 находится в старом корпусе (видать, корпусов наделали на годы вперед). В таком случае на корпусе стоит цифра 4, но на самой плате должна быть надпись APS-6. Кроме того, выпускаемые в разные годы, даже микросхемы с такой маркировкой могут немного отличаться.

Принцип работы

Основа работы иммобилайзера ВАЗ 2110 – это обмен информацией между ЭБУ и самим устройством. При этом срабатывает либо разрешение на запуск двигателя, либо блокировка цепи зажигания вместе с топливным насосом, без чего машину не заведешь, соответственно — никуда не поедешь. Таким образом, без инициализации именно ключа данного автомобиля, двигатель не запускается.

Когда нужно отключение?

Существует несколько причин, по которым может понадобиться отключение иммобилайзера:

  • во-первых, данный вид защиты случается с браком (вернее – конструкторской недоработкой) еще с завода. Особенно – у первых ВАЗ 2110, на которые устанавливался иммобилайзер. В машины более позднего выпуска добавили даже опцию альтернативного запуска движка в обход защиты. Срабатывает это только на один раз таким образом: если система «заглючила», нужно ввести индивидуальный цифровой шестизначный пароль, затем активировать опцию, нажав на педаль газа положенное количество раз. Причем, проделать это нужно шесть раз. К примеру, ваш пароль – 155999. Вы должны нажать на газ 1 раз, чуть подождав – пять раз, чуть подождав – еще 5 раз, затем – трижды по 9 раз с перерывами. Если через какое-то время «глюк» случится снова, автомобиль получится завести, если повторить то же количество нажатий на газ. Об этой функции можно больше узнать в инструкции, полагающейся для каждого иммобилайзера;
  • во-вторых, при полной разрядке аккумулятора компьютер может запомнить это как ошибку, и не давать двигателю запуститься. Электронный блок управления мотором и противоугонка обмениваются информацией диагностической линией K-Line, поэтому, лишившись питания, воспринимают это как ошибку;
  • в-третьих, ЭБУ может его заблокировать по ему одному понятным причинам, в которых обычному автолюбителю так просто не разобраться. К примеру, можно легко сбить код, подключив оборудование для диагностики в то время, когда зажигание включено. И даже, казалось бы, невинный включенный мобильный телефон может «сбить» иммобилайзер (особенно, первых выпусков);
  • еще система может попросту сломаться.

То есть причин для того, чтобы отключить иммобилайзер, много. Но нельзя просто выдернуть разъем, и считать, что дело сделано. На такое действие ВАЗ 2110 откликнется отключением всей системы запуска двигателя. Здесь нужно знать некоторые правила, чтобы следовать им.

Правила отключения

Чтобы отключить иммобилайзер своими руками, нужно вначале отсоединить разъем от защиты – так сказать, дать сигнал о физическом отсутствии иммобилайзера, а затем стереть данные о нем из флеш-памяти ЭБУ. Но это для многих, вероятно – понятно в теории, но совершенно не ясно, как это проделать на практике.

Еще одно: отключение устройства, когда оно произведено несанкционированно или неправильно, приводит к блокировке автомобиля. И все – уже никто никуда не едет, нужно «цеплять галстук» или заказывать эвакуатор и отправлять ВАЗ 2110 к специалистам в сервис.

Но выход есть! Даже два варианта выхода.
1. Обрезка проводов. Производится она так:

  • отыскиваем блок управления иммобилайзера, который обычно находится примерно на уровне магнитолы за центральной консолью;
  • нащупываем рукой и снимаем разъем с блока;
  • оказывается, что данный разъем содержит множество контактов, а точнее — двадцать;
  • необходимо отсчитать из разъема сначала девятый, затем – восемнадцатый провода и отрезать их. Затем – соединить вместе и заизолировать;

Замкнутые 9 и 18 провода в разъеме

2. Перепрошивка своими руками (перепрограммирование). Обойдется это дешевле, чем замена блока управления ВАЗ 2110. Необходимое оборудование:

  • компьютер;
  • паяльник;
  • ПАК-загрузчик программатор.

Затем нужно проделать такую работу:

  • снимаем, разбираем ЭБУ;
  • находим разъем контролера, подключаем к нему ПАК-загрузчик, считываем заводскую прошивку (ее расширение BIN);
  • так же считываем через разъем EEPROM;
  • сохраняем на компьютере считанную заводскую прошивку;
  • в ЭБУ через разъем закачиваем чистую EEPROM;
  • отсоединяем загрузчик, собираем контролер, устанавливаем на место.

Если мы имеем дело с Bosch M1.5.4, нужно его вскрыть, а затем можно самостоятельно, своими руками установить на место штатного подготовленный нами чип с ЭБУ. Затем буквально на пару секунд включить зажигание. Если дело было в программе, то после установки микросхемы двигатель заведется.

Если в блоке автомобиля ПЗУ запаяна, то придется или же выпаивать ее и производить чип-тюнинг, или же воспользоваться специальной программой COMBISET с функцией очистки EEPROM через разъем, не перепаивая микросхему.

ПЗУ в блоке иммобилайзера

Кроме того, для ВАЗ 2110 можно приобрести специальные заглушки, подходящие на разъем АПС. Они восстанавливают связи между диагностической колодкой и ЭБУ.

Существует версия ПО Combiloader (2.1.8). При ее помощи можно, кроме обычной очистки EEPROM, стирать EEPROM, не удаляя данные иммобилайзера. То есть, если вы очистили EEPROM, и двигатель запустился, можно попробовать снова подключить иммобилайзер. Но для нормальной работы следует заново повторить «обучение» с использованием красного ключа.

Доработка иммобилайзера на ВАЗ 2110: отключение, перепрограммирование

На «десятку» начали устанавливать иммобилайзеры с приходом инжекторного двигателя. Это устройство отвечает за блокировку запуска силового агрегата. Но сегодня достаточно часто возникает необходимость в обходе этой защиты. Но как отключить и зачем это вообще нужно владельцу «десятки»? Сегодня мы детально рассмотрим вопрос, касающийся иммобилайзера на ВАЗ 2110.

Иммобилайзер для ВАЗ 2110

Сегодня можно встретить контактные и бесконтактные иммобилайзеры, последние из которых более востребованы. Первыми управляют при помощи ключа, а для вторых предусмотрен брелок, либо карточка. Их комбинируют с остальными противоугонными системами.

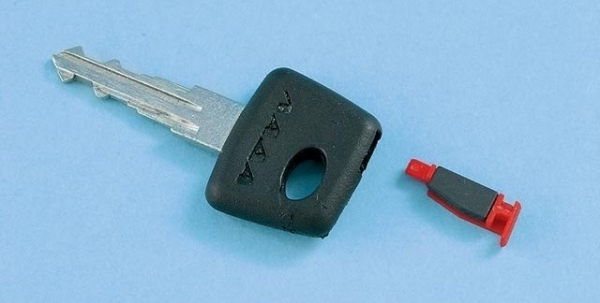

Ключ мастер

На ВАЗ 2110 иммобилайзер встречается лишь на моделях с инжекторными моторами. При сходе с конвейера на автомобиле не запускают защитные функции. Для этого предусмотрен специальный комплект ключей. Один из них красного цвета. Это ключ-мастер, которым активируют защиту. Двумя остальными, которые черные, пользуется автовладелец.

«Обучение», то есть активацию, обычно выполняют в автосалоне перед подготовкой автомобиля к продаже. Хотя некоторые клиенты с легкостью способны выполнить процедуру самостоятельно.

Первыми ВАЗ 2110 начали оснащать системами АПС-4, но спустя некоторое время появились усовершенствованные модели АПС-6. Считывающую часть устанавливают в рулевой колонке, а код — в ключе зажигания. АПС-6 служит дополнительно для управления противотуманками, электростеклоподъемниками.

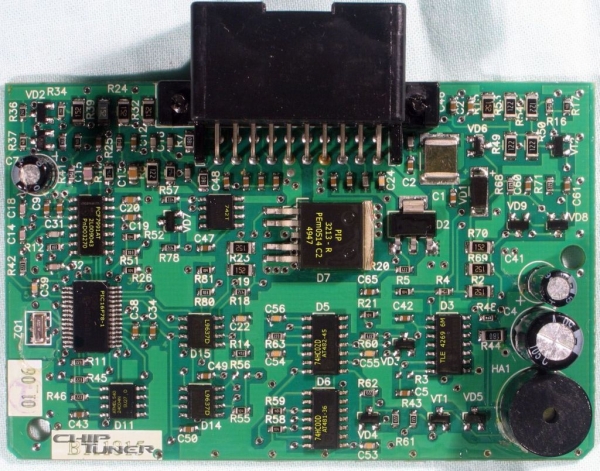

Плата модуля АПС-6

Иногда обновленный иммобилайзер идет в старом корпусе, которых, видимо, на производстве было в избытке. Если это так, тогда на корпусе имеется цифра 4, а на плате нанесена надпись APS 6. Микросхемы могут отличаться между собой из-за разных периодов их производства.

Как работает

Принцип работы иммобилайзера на ВАЗ 2110 основан на обмене информацией между устройством и электронным блоком управления — ЭБУ. В зависимости от ситуации, включается разрешение на запуск мотора или его блокировка. Блокируется цепь зажигания и топливный насос, что не позволяет завести двигатель.

Другими словами, без использования ключа иммобилайзера, поехать на своем ВАЗ 2110 вы никуда не сможете. Разумеется, иммобилайзер служит для защиты от угонов, а не от самого владельца авто.

Когда требуется отключить иммобилайзер

Казалось бы, зачем автовладельцу отключать иммобилайзер на своем ВАЗ 2110, если устройство служит ему на благо. Но есть несколько причин, заставляющих или вынуждающих это сделать.

  1. Защита имеет конструкторскую недоработку, то есть заводской брак. Это распространенная проблема первых версий иммобилайзеров, устанавливаемых на ВАЗ 2110. В обновленных версиях имеется опция для альтернативного запуска мотора, позволяющая обойти защиту. Работает это так — если система глюканула, вводится индивидуальный пароль из шести цифр, активируется опция путем нажатия на педаль газа требуется количество раз. Сделать процедуру необходимо шесть раз. Допустим, у вас пароль 255998. Вы нажимаете на педаль два раза, немного ждете, затем нажимаете еще пять, опять ждете — еще пять раз, ждете — жмете два раза по девять с перерывами, потом восемь. Подробно про функцию написано в инструкции к иммобилайзеру, потому в первую очередь нужно ознакомиться с ней.
  2. Если аккумулятор полностью разрядился, компьютер может воспринять ситуацию как ошибку, из-за чего невозможно будет запустить мотор. ЭБУ двигателем и противоугонной систему обмениваются информацией по линии диагностики, потому без питания компьютер запоминает это как ошибку.
  3. Множество непонятных и необъяснимых причин, из-за которых ЭБУ блокирует иммобилайзер. К примеру, случались эпизоды, когда включенный или зазвонивший в определенный момент мобильный телефон сбивал противоугонную систему автомобиля. Чаще всего такая ситуация наблюдалась во время первых запусков у нового ВАЗ 2110.
  4. Банальный выход из строя иммобилайзера и потребность заменить его на новый девайс.

Процесс отключения

В теории процесс выглядит просто — отключается разъем от защиты, чем дается сигнал физического отсутствия противоугонки. После этого данные об иммобилайзере стираются из памяти ЭБУ. Вот и все. Но как подобное проделать на практике? Попробуем разобраться.

Но выйти из ситуации можно. Для этого разработано два основных метода:

  1. Обрезка проводов;
  2. Перепрограммирование.

Про каждый способ поговорим отдельно:

Обрезка

  1. Найдите блок управления иммобилайзером (обычно за центральной консолью на уровне аудиосистемы).
  2. Нащупайте разъем, снимите его с блока.
  3. На разъеме имеется 20 контактов. Отсчитайте девятый и восемнадцатый провод — отрежьте их. Теперь соедините вместе, сделайте изоляцию.
  4. После удаления устройства, восстановите линию диагностики. Для этого устанавливается перемычка связи между колодкой диагностики и ЭБУ. Отрезание и соединение проводов позволяет восстановить K-Line.
  5. Поставьте разъем обратно.

Перепрограммирование

Это намного дешевле сделать, нежели менять блок управления. Для работы вам потребуется:

  • Паяльник;
  • Компьютер;
  • ПАК-загрузчик программатор.

Последовательность действий следующая:

  1. Снимите, разберите ЭБУ;
  2. Найдите разъем контроллера, подключите к нему ПАК загрузчик, считайте заводскую прошивку. У нее расширение BIN;
  3. Считайте при помощи разъема EEPROM;
  4. Сохраните на компьютере заводскую прошивку;
  5. Закачайте чистую EEPROM в электронный блок управления;
  6. Отключите загрузчик, соберите контроллер и поставьте его на место.

В некоторых ситуациях ПЗУ оказывается запаянной. Варианта два:

  1. Выпаять ее, выполнить чип-тюнинг.
  2. Использовать специальную программу Combiset, которая очищает EEPROM через разъем. Тогда паять микросхему не потребуется.

Сейчас для ВАЗ 2110 выпускают специальные заглушки. С их помощью восстанавливается связь между электронным блоком управления и диагностической колодкой.

Обратите внимание на версию программного обеспечения Combiloader — 2.1.8 . Она не только позволит очистить EEPROM, но и сделать это без удаления данных про иммобилайзер. Очистив EEPROM, попробуйте завести двигатель. Если все сработало, иммобилайзер вполне можно подключить обратно.

Чтобы он нормально функционировал, вновь пройдите обучение. То есть воспользуйтесь красным ключом-мастером.

Как обойти иммобилайзер на автомобилях ВАЗ

Дата публикации: 11 марта 2016 .
Категория: Автотехника.

Практически все новые автомобили оснащаются иммобилайзерами. Эти электронные девайсы позволяют предотвратить угон автотранспортного средства путем отключения «жизненно» необходимых систем машины. Как только злоумышленник проникнет в авто, он попытается завести двигатель и уехать. Иммобилайзер либо не позволит этого сделать вообще, либо угонщик сможет отъехать на несколько сот метров, после чего подача топлива прекратится, а мотор заглохнет.

Такие иммо устройства могут быть контактными или бесконтактными. Первые уже перестали производить, а вторые пользуются большой популярностью у автовладельцев. Тем не менее, порой иногда возникают ситуации, когда автолюбитель задается вопросом, как отключить иммобилайзер на ВАЗ 2112 или другой марке. Дело в том, в детище отечественного автопрома частенько происходят проблемы связанные именно с электроникой и различными девайсами. Рассмотрим основные причины отключения иммобилайзера.

Почему приходится отключать иммобилайзер

ВАЗ начал оборудовать иммо только автомобили инжекторного типа. Первые противоугонки этой серии появились именно на ВАЗ 2110 и назывались они АПС-4. Сегодня чаще встречаются более современные модели АПС-6. Сейчас все автомобили серии 2110 до 2115 оснащены именно этим устройством.

Наиболее частой проблемой этого устройства является потеря ключа или если автовладелец, сам того не ведая, стер его код. Говоря именно о ВАЗовских штатных иммо, чаще можно встретить проблему связанную с тем, что в салоне не гаснет свет и в результате не срабатывает сигнализация. Помимо этого, частенько случаются и сбои программного обеспечения иммобилайзера, в результате чего его центральный блок не считывает информацию о ключе либо считает его «не родным». В результате, остановившись заправиться, вы рискуете остаться в «заглохшем» авто.

Чтобы перепрограммировать (поженить, обойти, прошить, апгрейдить, адаптировать) девайс нужно его сначала отключить. Кроме этого, иммобилайзеры обычно отключают при установке автосигнализации.

Обход иммобилайзера при подключении сигнализации

Перед тем как отключить иммобилайзер на ваз 2110 следует изучить все способы такого перезапуска, и первое с чего следует начать – это полезная опция от ВАЗ. Так как именно в этих автомобилях чаще всего «сбоят» иммобилайзеры, производители придумали простое решение этой проблемы. Благодаря специальному ПО, можно произвести альтернативный запуск девайса и осуществить одну поездку в аварийном режиме. Правда, для этого сперва потребуется ввести шестизначный пароль. Его активация производится путем нажатия на педаль газа. Это значит что если код «перезагрузки» — это «999999» то соответствующее количество раз, с одинаковым интервалом и нужно нажимать на газ. Такая процедура не вызывает положительных эмоций, но в безвыходной ситуации или при установке сигнализации это может стать единственным способом обхитрить иммобилайзер.

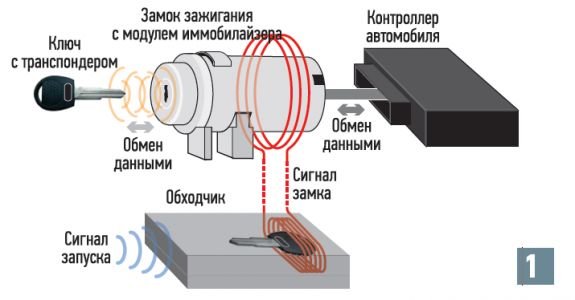

Еще один метод – это модуль обхода (обходчик иммо). Небольшое электронное устройство оснащено приемо-передающими антеннами, расположенными внутри и снаружи. Внутри корпуса также расположен ключ или чип устройства. Как только вы заведете авто с сигнализации, внутренняя антенна считает код и передаст его на замок зажигания.

Важно! Если авто заводится ключом, такой обходчик не сработает.

Если один из ключей был утерян, то оставшийся запасной можно разобрать и вынуть из него чип и закрепить его на замке зажигания. После этого вы можете воспользоваться любым ключом для зажигания и иммо будет отключен.

Это что касается общепринятых хитростей, которые помогут при решении таких вопросов, как отключить иммобилайзер на ВАЗ 2114. Если же вы хотите вручную отключить иммо, то необходимо придерживаться следующим рекомендациям.

Правила отключения иммобилайзера

Перед тем как отключить иммобилайзер необходимо отсоединить разъем от защиты, то есть дать системе сигнал о том, что иммо отсутствует. После этого на девайсе можно будет стереть данные и заменить их на новые. Но на практике все не так просто.

Если вы отключите устройство неправильно, система может воспринять это за несанкционированный доступ и авто полностью заблокируется. В этой ситуации сделать что-либо будет сложно, останется только вызвать эвакуатор. Поэтому будьте предельно внимательны. Существует две схемы отключения иммобилайзера.

  1. Обрезать провода.

Для этого отыщите блок управления иммобилайзера. Чаще всего он находится за центральной консолью, рядом с магнитолой. После этого нужно нащупать на блоке разъем и снять его. В данном разъеме вы обнаружите 20 контактов, сначала найдите девятый, а потом восемнадцатый. Эти два провода нужно отрезать, соединить и заизолировать.

После этого останется только удалить иммобилайзер и восстановить линию, по которой производится диагностика (K-line). Для этого установите перемычку, которая восстановит связь между ЭБУ и колодкой диагностики. Обрезаем провода и соединяем их, после этого разъем помещается на его законное место.

  1. Перепрошить своими руками.

Для этого вам понадобятся:

  • ПК или планшет;
  • паяльник;
  • ПАК-загрузчик программатор.

Далее, необходимо разобрать ЭБУ, найти разъем контроллера и подключить к нему ПАК-загрузчик. Считываем заводскую прошивку с расширением BIN. Считать информацию также необходимо и через разъем EEPROM. После этого на компьютере необходимо сохранить заводскую прошивку и закачать в ЭБУ чистую EEPROM. После этого можно отсоединить загрузчик, собрать контроллер и установить его на место.

Паяльник потребуется в том случае, если в блоке авто ПЗУ будет запаяна. Либо можно воспользоваться программой COMBISET с функцией очистки EEPROM, тогда выпаивать ничего не придется.

Если мы говорим о конкретном иммобилайзере АПС-6 то полезным будет знать назначение выводов иммо.

  • Зеленый провод относится к катушке антенны в замке зажигания.
  • Голубой отвечает за дополнительное реле питания (для стеклоподъемников).
  • Зелено-белый идет от выключателя головного света.
  • Оранжево-белый относится к задним противотуманкам.
  • Розовый – это постоянный плюс от АКБ.
  • Желтый провод соединяется с массой, когда включаются задние противотуманки.
  • Желто-черный относится к K-line, если это кл 7 – то перед нами провод от колодки диагностики, а если кл 8, то от блока управления ЭУР.
  • Белый идет к катушке антенны, расположенной в замке зажигания.
  • Зелено-черный идет от ВК двери со стороны водителя.
  • Коричневый – от ВК габаритов.
  • Черный – масса.
  • Оранжевый относится к клемме 15 замка зажигания.

В заключении

Обратите внимание на то, что частенько иммобилайзеры АПС-6 могут находиться в корпусе от АПС-4. Видимо, в те годы корпусов наделали больше чем самих девайсов и таким образом производители решили их реализовать. Поэтому посмотрите на плату, на которой, возможно, будет указано APS-6 а не 4. Кроме этого, стоит учитывать, что приведенные выше правила могут отличаться также как и микросхемы, произведенные в разные годы. Поэтому будьте внимательны и по возможности доверьте это дело профессионалу.

Как отключить иммобилайзер на ВАЗ-2110: виды устройств

Существует два вида иммобилайзеров:

  • контактные;
  • бесконтактные.

Для управления первых служат ключи, а для вторых – специальный брелок либо карточка. Как правило, они прекрасно комбинируются с противоугонными сигнализациями. Первые сигнализации на данную марку имеют название АПС-4. Особой надежностью они не отличаются, а вот преемники АПС-6 гораздо качественнее. Ранее они применялись для управления противотуманками. Нередко бывает, что АПС-6 находится в старом корпусе с цифрой 4. Не стоит этого пугаться, главное, чтобы на плате была указана цифра 6.

Основу иммобилайзера ВАЗ-2110 составляет обмен данными между ЭБУ и самим прибором. Срабатывает или разрешение на запуск двигателя, или блокировка, без чего автомобиль никак не завести. Как отключить иммобилайзер на ВАЗ 2110 – этот вопрос очень актуален для многих, особенно если стоит двигатель на 8 клапанов.

В каких случаях требуется отключение иммобилайзера

Существует ряд случаев, когда появляется надобность в отключении данного прибора:

  1. Если он бракованный еще с завода и из-за этого машина работает неисправно. Как правило, это встречается на самых первых моделях автомобиля.
  2. Если полностью разряжен аккумулятор компьютера, который не дает двигателю завестись.
  3. Если ЭБУ заблокировало его.
  4. Также бывает, что система износилась и требует замены.

Как мы видим, есть разные причины отключения иммобилайзера. Следует понимать, что данная процедура является очень серьезной и достаточно сложной. Нужно знать все тонкости.

Если просто выдернуть разъем, может полностью отключиться вся система двигательного запуска.

Как правильно отключить устройство

Начинать нужно с отсоединения разъема от защиты, а затем очистить данные с флеш-памяти ЭБУ. Следует отметить, что неправильное отключение может привести к тому, что машина «заглохнет» и придется заказывать эвакуатор для транспортировки ВАЗ-2110 в автосервис. Дабы этого не произошло, нужно хорошо изучить особенности данной процедуры.

Есть два варианта отключения: обрезка проводов и перепрошивка.

Первый вариант состоит из таких этапов:

  1. Для начала нужно найти блок управления иммобилайзера. Зачастую он располагается на уровне магнитолы.
  2. После этого его надо нащупать рукой и снять разъем с блока.
  3. Как известно, разъем имеет 20 контактов. Сначала очищается девятый канал, затем восемнадцатый, после чего они обрезаются.
  4. Далее их нужно вновь соединить и заизолировать.
  5. После удаления нужно восстановить линию, по которой осуществляется диагностика. Для этого делается перемычка, которая налаживает связь между ЭБУ и колодкой диагностики. После обрезания и соединения восстанавливается работа K-line.
  6. Выполнив эти работы, разъем нужно вернуть на место.

Перепрошивка осуществляется таким образом:

  • сначала снимается и демонтируется ЭБУ;
  • потом к разъему контроллера подключается ПАК-загрузчик;
  • после этого считывается заводская прошивка;
  • далее сохраняется на компьютере данная прошивка;
  • после отсоединяется загрузчик, собирается контроллер и возвращается на место.

В случае с Bosch M1.5.4, появляется надобность в его вскрытии. Затем самостоятельно устанавливается ЭБУ на место, где был штатный чип. Далее нужно на несколько секунд включить зажигание. Если все выполнено правильно, двигатель заведется.

Другие моменты

Рекомендуется приобрести для данного автомобиля специальные заглушки, который подходят для разъема АПС. Они способствуют налаживанию связи диагностической колодки с ЭБУ.

Подводя итоги, отметим, что самостоятельно отключить иммобилайзер на автомобиле ВАЗ-2110 достаточно сложно. Нужно знать все нюансы и четко следовать правилам. Если владелец авто хорошо разбирается в конструкции своего железного коня, знает все особенности его деталей и механизмов, в таком случае он сможет собственноручно отключить этот прибор.

Следует отметить, что важно не только правильно отключить, но и включить его. При соблюдении правил и наличии знаний о внутренностях ВАЗ-2110 эту процедуру можно выполнить своими руками, не обращайся к специалисту. Для тех, кому трудно понять написанную инструкцию, лучше всего посмотреть видео, на котором подробно объяснено, каким образом осуществляется отключения иммобилайзера на машине данной марки.

Сообщества › ВАЗ: Ремонт и Доработка › Форум › Как самостоятельно отключить иммобилайзер ВАЗ 21101?

У меня работает иммобилайзер, я часто передвигаюсь на автомобиле с остановками вот эта, штука доставляет некоторые неудобства, поэтому хотелось бы ее отключить. Где то слышал что ставится какая то перемычка. Подскажите дельным советом

у меня он не работает отключал не я. но любопытства ради заглянул туда и видно только то что перерезан зелёный провод и не каких перемычек.

Не надо ничего резать.Иммо можно перевести в сервисный режим.Вот как правильно это сделать я к сожалению не знаю.Может спецы активизируются и подскажут

Как перевести в этот режим?

Какие не удобства он тебе составляет?

работаю торговым, приехал на точку вытащил ключи из зажигания, ушел…иммобилайзер заработал. приходишь подносишь ключ к пипке иммобилайзера пик пик, всавляешь в замок зажигания ключи, теперь можно ехать…тратится много времени на откл иммо

Да возьми вытащи штекер из самого иммобилайзера и все)

а как может не помочь если ты отключишь сам иммобилайзер) Кстати чем он тебе мешает? Ты его активировал?

по хорошему в комплекте должно быть 2 типа ключей красный который активирует с завода (как я понял) и черный обучающие ( в дальнейшем рабочие)…у меня тока черный, вот я думаю если найти где то красный и просто выключить ИММО, может и пройдет, вот вопрос где его найти.
А если обрезать провод, там теряется канал диагностики, будут вылазить ошибки ИММО врезан в систему, вроде как без прошивки ЭБУ не получается, это я читал на каком то форуме www.chiptuner.ru/content/immobil

К тем кто машины шьет обратись, они точно должны помочь, ну или к электрику.

Обрезать или отсоединить нельзя, НЕ ЗАВЕДЁШЬ!
1) Хороший диагност может очистить ЭБУ.
2) Можно поставить другой необученный ЭБУ
3) Можно поставить тумблер, чтобы не отключалось зажигание(на короткое время), а вытянутый ключ заблокирует руль и не даст включение стартёра.

Для отключения иммобилайзера необходимо,
что бы он физически отсутствовал и в EEPROM ЭБУ должна отсутствовать
информация о наличии иммобилизатора. Проще говоря, необходимо отключить
разъем от иммобилайзера и очистить EEPROM ЭБУ.
Иммобилизатор находится: на ВАЗ 2110 прямо над ЭБУ, то есть, для того,
что бы добраться до него необходимо открутить боковой щиток.

я читал эту статью

И что, так и не понял?

да понятно все как ясный день. Может существуют другие способы самостоятельные.

Нет извини это электроника, с ней шутки плохи, может обойтись тестированием потом в копеечку, один контролер сколько стоит.

я не чего не подносил просто вставил ключь и все он пикнул завел и поехал а если отключишь его то можешь не завестить вариант перемычка 9 и 18 контакт и все просто ездиешь и не чего пищать не будет

а не чего не сгорит? я так понял эти контакты ещё соединяют К-линию?

Я себе так же зделал с автозапуска не заводилась замкнул 2 провода и все работает

Через программу прошивки. Снимал с машины нёс домой)

Как отключить иммобилайзер на ВАЗ 2110 и 2112? Когда больше вреда, чем пользы

Скачать PDF

Многих людей интересует, как отключить иммобилайзер на ВАЗ 2110 и 2112. Ведь с этой системой часто случаются различные проблемы. Изначально она предназначалась для защиты автомобиля от угона. Но на практике опытные автоворы ее обходят, а частые глюки надежно защищают машину от своего хозяина.

Вот поэтому многие и стремятся отключить это приспособление. Причем дело это мудреное. Неправильно произведенная работа потребует вмешательства опытного электронщика. Поэтому, мало просто выдернуть блок иммобилайзера из гнезда. Нужно делать это правильно. И тогда никаких проблем с этой системой у вас не возникнет.

Содержание

  • Способ работы
  • Когда нужно отключать иммобилайзер?
  • Отключение
  • Как обрезать?
  • Как перепрошить?
  • Заключение

Способ работы

Как отключить иммобилайзер на ВАЗ 2110 и 2112? Это спрашивают довольно часто. Ведь на данных автомобилях устанавливается достаточно «кривой» блок управления этой защитой. Что гарантирует огромное количество ошибок в системе. Особенно этим славились первые инжекторные «десятки». Все это происходит из-за недоработки конструкторов. Позже инженеры вместо решения проблемы, нашли способ обхода проблемы с помощью пароля.

Выглядит это следующим образом. При появлении ошибки нужно ввести 6-значный пароль (указан в документах к иммобилайзеру). Ввод происходит путем нажимания на педаль газа. Допустим, ваш пароль – 563547. Это значит, что вам следует нажать на педаль 5 раз, подождать несколько секунд, нажать 6 раз и так далее. В результате таких манипуляций автомобиль должен завестись. Более подробно об этом способе можно прочитать в инструкции.

Работа этой системы основывается на обмене информацией между иммобилайзером и блоком управления двигателем (ЭБУ). При отсутствии положительного сигнала блокируются цепи бензонасоса и зажигания. Соответственно при отсутствии ключа завести машину не получится.

Когда нужно отключать иммобилайзер?

Одну из причин, при проявлении которой этот прибор лучше отключить и выкинуть, мы уже затрагивали. Это заводской брак. Но есть и другие поводы для нервотрепки. В последнюю очередь это простая поломка этого приспособления.

Также такая проблема может возникнуть при разрядке аккумулятора. Все дело в том, что связь между ЭБУ и иммобилайзером идет по каналу диагностики. При разряде батареи сигнал пропадает, что воспринимается блоком как ошибка, и он ее запоминает. В итоге завести мотор даже с полностью рабочим аккумулятором оказывается невозможно.

Иногда отказы возникают из-за вообще непонятных причин. В частности, известны случаи, когда причиной неисправности становился, зазвонивший во время запуска двигателя, телефон. Также иногда можно увидеть такую реакцию на обычную диагностику.

Отключение

Запомните, что работа по отключению иммобилайзера достаточно тонкая. Если провести ее неправильно, то можно заблокировать работу мотора. Поэтому просто вытащить его из машины не получится. Существует 2 способа демонтажа этого приспособления:

  • Обрезка проводов;
  • Перепрошивка.

Оба метода действенны. Лучше всего перепрограммировать систему, но для этого нужно использовать специальное программное обеспечение, что доступно не всем.

Как обрезать?

Обрезка является наиболее простым способом устранения иммобилайзера из системы управления двигателем:

  • Следует отыскать сам блок управления иммобилайзером. В большей части случаев он находится за центральной консолью неподалеку от аудиосистемы;
  • Найдите разъем и снимите его с блока;
  • Если посмотреть на разъем, то можно увидеть 20 контактов. Вам следует найти 9 и 18, их следует отрезать. После чего они соединяются и изолируются;
  • Далее делают перемычку между колодкой диагностики ЭБУ. Это позволяет восстановить диагностический канал K-Line;
  • Вставляют разъем на место.

Как перепрошить?

Перепрошивка более сложное действие. Но вместе с тем она более эффективна. И это намного дешевле по сравнению с заменой целого блока иммобилайзера:

  • Снимается и разбирается ЭБУ;
  • Следует найти разъем контроллера и с помощью ПАК-загрузчика считать заводскую прошивку. Обычно используется расширение .bin;
  • Сохраните на компьютере заводскую прошивку, возможно, она пригодится;
  • В контроллер заливают новую программу EEPROM;
  • Загрузчик отключается.
  • Если у вас стоит контролер BOSCH M154, то придется вскрыть ЭБУ, и вместо имеющегося там штатного чипа, установить новый.
  • Сейчас имеются варианты прошивок, не сносящие иммобилайзер. Поэтому, при поиске программы обязательно уточняйте ее версию.
  • При необходимости восстановить работу этого защитного приспособления придется провести «обучение».

Заключение

Защита автомобиля в современных условиях это крайне важное мероприятие. Но часто эти приспособления вызывают дополнительные проблемы. Именно тогда и появляется вопрос, как отключить иммобилайзер на ВАЗ 2110 и 2112. Ведь ошибки в этой системе могут привести к регулярной нервотрепке. Поэтому, многие водители решаются на удаление этого защитного приспособления из машины.

Как отключить иммобилайзер?

Почти все современные автомобили оснащаются этим новым противоугонным устройством. Многие владельцы отечественных автомобилей озадачены вопросомами как его отключить или что делать, если иммобилайзер не видит ключ?. В этой статье мы расскажем, для чего водители отключают данное противоугонное устройство и как выполнить эту процедуру своими руками на автомобилях ВАЗ.

Иммобилайзер на автомобилях ВАЗ

После появления инжекторного способа впрыска топлива на автомобилях ВАЗ, все машины, выходящие с конвейера, стали оснащаться специальным противоугонным устройством. В комплекте с основными ключами идут и противоугонные, предназначенные для разблокировки системы охраны. Опция активируется либо самим покупателем после покупки автомобиля, либо сотрудниками автосалона.

Принцип действия любого иммобилайзера предельно прост, мы уже писали о нем в статье про обходчик иммобилайзера. Данное устройство подключается к электронному блоку управления двигателем и выполняет подачу определенных сигналов: запрет или разрешение на запуск двигателя. Сигнал подается с блока управления иммобилайзера, на входе которого установлено сканирующее устройство. Специальный ключ прикладывается к сканеру и устройство посылает сигнал ЭБУ о том, что двигатель запускать можно. В противном случае, цепь стартера и зажигания остается заблокированной, что не дает возможность осуществить какое-либо передвижение на автомобиле. Некоторые системы выполняют еще и блокировку цепи питания топливного насоса.

Для чего выключают штатный иммобилайзер?

Отечественные противоугонные системы, чаще всего, не отличаются высоким качеством. Многие иммобилайзеры имеют свойство выходить из строя в самый неподходящий момент, тем самым, делают невозможным запуск двигателя. Тем не менее, существует две причины, по которым противоугонное устройство точно выйдет из строя:

  • Не соответствующее правилам подключение устройств, предназначенных для электронной диагностики всех систем автомобиля. Дело в том, что многие водители подключают такие устройства, не вытащив ключа из замка. Блок управления двигателем и противоугонная система производят обмен информации с помощью линии K-Line, которая является диагностической. Таким образом, компьютер, подключенный в этот момент к сети автомобиля, может сбить код программы и выведет иммобилайзер из строя.
  • Если аккумулятор сядет полностью, в системе памяти сохраняется не нужная информация, которая отрицательно сказывается на работе противоугонного устройства. В большинстве случае, оно попросту отказывается сканировать кодовый ключ и автомобиль может двигаться только на буксире. В этом случае, мастера попросту меняли блок управления, таки образом, отключали иммобилайзер физически.

И все же, не все так плохо, как кажется на первый взгляд. Производители отечественных автомобилей придумали специальную опцию, которая позволяет произвести единичный запуск двигателя с неисправной противоугонной системой. Это означает, что вы можете завести машину и добраться до специализированного сервиса.

Данная опция активируется с помощью специального, заранее установленного заводом-изготовителем, пароля и единичного нажатия на педаль газа, хотя бывают и исключения, в зависимости от марки противоугонного комплекта и модели автомобиля.

Деактивация противоугонного устройства на автомобилях ВАЗ

У блока управления двигателем, так же, как и у иммобилайзера есть специальная ячейка памяти. Данное устройство имеет иностранное название EEPROM. В противоугонной системе EEPROM сохраняет информацию о кодовых ключах, которые необходимы при запуске двигателя. Контроллер же располагает такой памятью, чтобы успешно взаимодействовать с иммобилайзером, тем самым, создает с противоугонной системой одно целое, без которой работа контроллера невозможна.

Весь процесс отключения иммобилайзера сводится к тому, что его полностью вытесняют из системы. В первую очередь, вытаскивают штекер противоугонного устройства из разъема ЭБУ, а затем память контроллера освобождают от любой информации об удаляемом устройстве.

Где находится иммобилайзер?

  • ВАЗ 2110 – В «десятках» такую систему устанавливают прямо над ЭБУ. Для получения к ней беспрепятственного доступа, необходимо снять специальную боковую пластиковую панель.
  • ВАЗ 2109 (высокая панель) – Иммобилайзер монтируется в бывшем месте установки привода подсоса (между щитом приборов и рулевой колонкой).
  • Lada Kalina – Здесь противоугонное устройство расположено за органами управления отопителем салона. Для проведения данной процедуры, накладку центральной консоли снимают.

  • В первую очередь, необходимо восстановить диагностическую линию. Для этого используется специальная перемычка, которая соединяет колодку проводов на компьютер и электронный блок управления. Другой способ восстановления линии может допускать разрез проводов с последующим соединение. Самое главное, чтобы разъем был установлен на том же месте, где и раньше.
  • Теперь необходимо произвести очистку памяти ЭБУ и отключение иммобилайзера от бортовой сети автомобиля. Для этого, в разъеме диагностической линии замыкают контакты 9.1 и 18 и только после этого иммобилайзер отключают от сети.

Дальнейшие действия зависят от типа контроллера, установленного в автомобиле. Мы рассмотрим их лишь на примере устройства Bosch M 1.5.4. Вскройте его корпус и отпаяйте контакты стандартного чипа. После этого, на место старого припаивается другой специальный электронный чип, который включает в себя программное обеспечение, которое предназначено для форматирования внутренней памяти контроллера. После этих манипуляций, включите зажигание автомобиля на небольшой промежуток времени и выключите. Припаяйте стандартный чип на свое место и закройте корпус контроллера. После этого, двигатель должен запуститься без применения специальных ключей.

Другие контроллеры можно перепрограммировать без перепайки платы. Для этого, их разъемы подключаются к специальным компьютерам, с которых на память устройства скачиваются новые данные и устанавливаются в автоматическом режиме. Однако, для этих действий необходимо иметь как программное обеспечение, так и специальные устройства, способные осуществлять связь с контроллером двигателя.

Вот так отключается иммобилайзер на автомобилях ВАЗ. Как вы уже заметили, все довольно сложно и запутано, поэтому мы настоятельно рекомендуем вам, все же, обратиться к специалистам в области обслуживания современных автомобилей.

Читать еще:  Skoda Fabia 1
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
