Как снять личинку замка зажигания

Как снять личинку замка зажигания на Дэу Нексия

Корейские марки автомобилей широко распространены в нашей стране. Автовладельцы выбирают их за хорошее соотношение цены и качества, примером служит Daewoo Nexia. Но со временем даже у достаточно надежных и проверенных машин возникают поломки, например, выходит из строя блок, запускающий стартер. В таком случае требуется замена личинки замка зажигания Дэу Нексия, выполнить которую сможет практически любой автослесарь или автолюбитель, занимающийся самостоятельными ремонтами.

Особенности замка Nexia

Автовладелец должен следить за системой запуска двигателя. Существуют различные риски, связанные с выходом из строя узла:

  • наличие трущихся пар приводит после длительной эксплуатации к естественному износу;
  • в открытые отверстия могут проникать частицы мусора, блокирующие проворот или загрязняющие электрическую часть;
  • происходит окисление контактной части или случается выгорание ее от короткого замыкания.

В результате подобные проблемы приводят к сложностям в эксплуатации. Зачастую это проявляется в следующих факторах:

  • отсутствие щелчка при переключении;
  • ход личинки подклинивается;
  • на старте не запускаются все нужные элементы бортовой системы;
  • система отзывается не с первого раза и пр.

Приходится искать выходы из сложившегося положения. Более дорогим вариантом и трудоемким является полная смена узла. В других случаях достаточно знать, как поменять личинку замка зажигания на Дэу Нексия, чтобы вернуть работоспособность машине.

Важно знать, что для каждой личинки предусмотрена индивидуальная комбинация, поэтому после смены отпирать/запирать двери и багажник нужно будет «старым» комплектом ключей.

Водитель может потерять брелок и ключ от авто. Чтобы не допустить возможность угона, придется купить комплект замков и личинок для салона, багажника и дверей.

Проведение смены личинки

Так как снять личинку замка зажигания на Дэу Нексия можно достаточно быстро и без наличия высокой квалификации, то данный тип работ относят к легкой категории. Однако при этом мастер должен уметь обращаться с электропроводкой, ведь система завязана на бортовую электросеть. В процессе потребуется такой набор инструментов:

  • комплект плоских отверток;
  • комплект отверток с крестовыми хвостовиками;
  • шестигранный ключик на «3».

Кроме этого, потребуется приобрести непосредственно вышедший из строя узел. Комплектность его определяется исходя из текущего состояния. Если будут выявлены поломки с контактной группой, то необходимо будет провести и ее замену. Рекомендуем выбирать качественные фирменные комплектующие, способные прослужить длительный период, в отличие от контрафактных дешевых запчастей.

Ремонтные мероприятия проходят по определённой схеме. Последовательно выполняются следующие шаги:

  • автомобиль необходимо установить на ровную поверхность и заглушить мотор;
  • откидываем клеммы от АКБ или отсоединяем «минусовой» контакт, временно изолировав его;
  • избавляемся от обшивки рулевой колонки, для этого вывинчиваем 4 самореза, удерживающих корпус под рулевым колесом;
  • откроется доступ к личинке, после этого вставляем ключ в отверстие и переводим его во второе положение (без этой операции извлечение не удастся);
  • для изъятия старой личинки из посадочного гнезда потребуется завести шестигранник в отверстие фиксатора личинки и прижать его;
  • необходимая нам металлическая часть выйдет на несколько мм;
  • вынимаем вспомогательный шестигранник и без труда достаем вышедшую из строя часть;
  • берем новую личинку и вставляем в ее отверстие ключ, проворачивая также до второго положения;
  • сажаем цилиндр в гнездо до той степени, пока не послышится щелчок сработавшего фиксатора.

Если требуется провести дополнительно замену контактной группы, то необходимо учитывать, что она располагается между проводной колодкой и личинкой. Потребуется отсоединить колодку (достаточно ее выдернуть). В этом случае воспользуйтесь плоской отверткой, поддев элементы для разъединения.

Фиксируется контактная группа небольшим болтиком, который вывинчивать рекомендуем отверткой с намагниченным концом. Таким образом удастся удержать и не уронить крепеж на пол. Для намагничивания достаточно на несколько минут приложить кончик к крупному магниту.

Сборка всех узлов проводится в последовательности, обратной разборке. Удобным девайсов в подобной ситуации оказывается налобный фонарик, который подсвечивает и не занимает рук.

Некоторым мастерам удается в новой личинке заменить секрет на старый. Однако это ювелирная работа, требующая осторожности и внимательности. Зато в результате можно будет пользоваться одним ключом как для дверей и багажника, так и для старта авто.

Заключение

Операцию по замене удастся провести самостоятельно. Предварительно отодвигайте водительское кресло в крайнее положение. Затраты на новую личинку окажутся минимальными.

Выключатель зажиганий и стартера и личинка замка
Электрооборудование. Приборы и освещение. Фольксваген Тигуан 1

Снятие и установка корпуса заика рулевой колонки

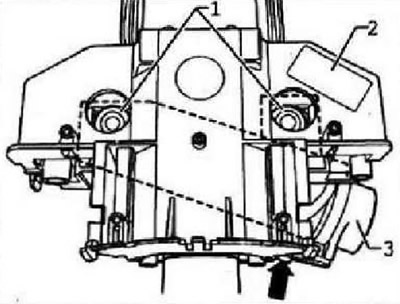

Инструкция: Для снятия корпуса замка рулевой колонки необходимо сначала снять кронштейн подрулевых переключателей Замок рулевой колонки может быть поврежден. Если замок рулевой колонки привести в действие бел личинки замка, то он заблокируется, и его необходимо будет заменить. Запрещается приводить в действие замок рулевой колонки без личинки замка.

Отсоединить АКБ. Снять кронштейн модуля переключателей рулевой колонки.

Снятие и установка личинки заика

Отсоединить АКБ. Снять рулевое колесо. Снять облицовку рулевой колонки.

Инструкция: Для наглядности на рисунке не показаны выключатель сигнального света, выключатель стеклоочистителя, датчик угла поворота руля, витая пружина и блок управления рулевой колонки. Для снятия личинки замка зги элементы можно не снимать Считывающая катушка иммобилайзера крепится на личинке заика и не может быть заменена отдельно. Для наглядности на следующих рисунках не изображен ключ зажигания.

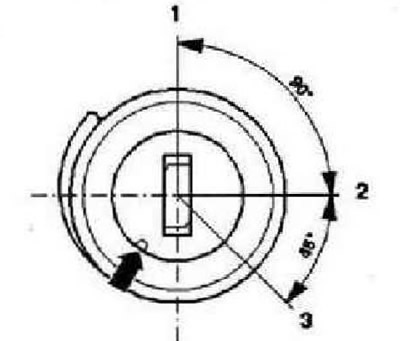

Вставить ключ зажигания в личинку зам ка и повернуть ее в положение «вкл. зажигания». Положения ключа в личинке замка зажигания.

  • 1 — Положение «Halt» (Остановка)
  • 2 — Положение «Fahrt» (Движение)
  • 3 — Положение «Start» (Старт)

Инструкция: Для наглядности на следующем рисунке изображена снятая личинка замка без ключа зажигания.

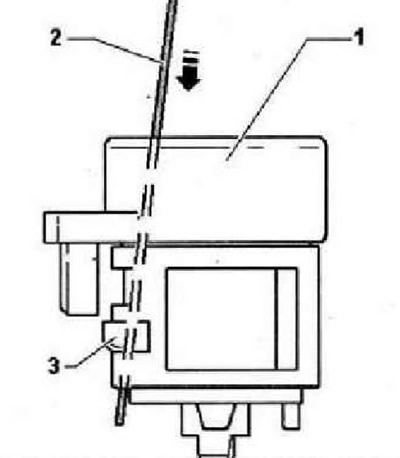

Вставить стальную проволоку (около 1,2 мм) в отверстие -стрелка- рядом с ключом зажигания. Разблокировать -стрелка-стальной проволокой -2- предохранительный рычаг -3- личинки замка -1-. Извлечь личинку замка -1- из корпуса замка рулевой колонки.

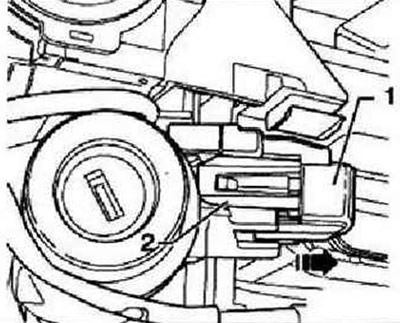

Отсоединить штекер -стрелка- от считывающей катушки.

Установка

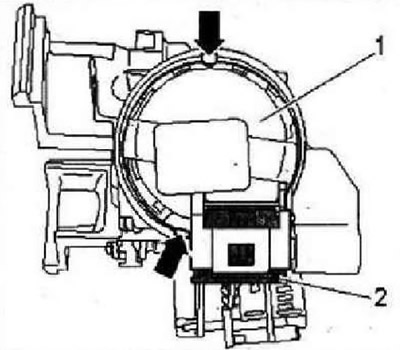

Инструкция: Для наглядности на следующем рисунке ключ зажигания не изображен.

Вставить ключ зажигания в личинку замка -1- и повернуть его в положение «Движение». Разблокировать -стрелка- стальной проволокой -2- предохранительный рычаг -3- личинки замка -1-.

Инструкция: Разъем для считывающей катушки иммобилайзера должен быть вставлен в направляющую на корпусе замка рулевого вала.

Подсоединить штекер к считывающей катушке иммобилайзера. Вставить личинку замка -1- в корпус замка. Извлечь стальную проволоку -2- из личинки замка -1- и проверить надежность крепления личинки в корпусе замка. Установку всех компонент выполнять, соответственно, в обратной последовательности.

Снятие и установка выключателя зажигания и стартера

Отсоединить АКБ. Снять рулевое колесо. Снять облицовку рулевой колонки. Отсоединить разъем -2- от выключателя зажигания и стартера -1-. Разблокировать выключатель зажигания и стартера маленькой отверткой -стрелки-. Извлечь выключатель зажигания и стартера -1- из корпуса замка рулевой колонки.

Читать еще:  Замена щеток генератора на Приоре

Установка

Вставить выключатель зажигания и стартера в корпус замка рулевой колонки до щелчка. Вставить ключ зажигания в личинку замка и повернуть ее в положение «вкл. зажигания».

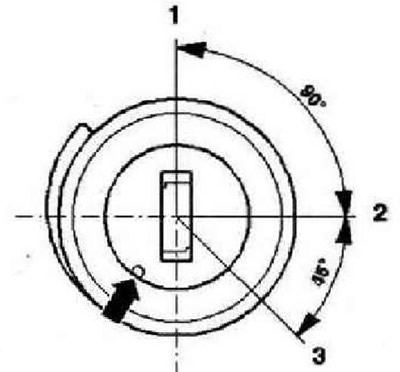

Инструкция: Ключ должен находиться в положении «Движение». Положения ключа в личинке замка зажигания.

  • 1 — Положение «Halt» (Остановка)
  • 2 — Положение «Fahrt» (Движение)
  • 3 — Положение «Start» (Старт)

Установку всех компонент выполнять, соответственно, в обратной последовательности.

Снятие и установка нагните блокировки ключа зажигания -N376-

Магнит блокировки ключа зажигания -N376- монтируется в непосредственной близости от выключателя зажигания и стартера.

Инструкция: Чтобы извлечь ключ зажигания в автомобилях с АКПП, необходимо всегда сначала перевести селектор в положение «P», а затем выключить зажигание. В противном случае магнит блокировки ключа зажигания -N376- не позволяет извлечь ключ из замка!

Снять блок управления электроники рулевой колонки -J527-. Разблокировать защелку -2- подходящей отверткой. Извлечь магнит блокировщика ключа зажигания -N376- -1- в направлении стрелки из своего крепления. При этом одновременно отсоединяется разъем.

Установка осуществляется в обратной последовательности.

Инструкция: Провести после подключения батареи для активизации магнита блокировщика ключа зажигания -N376- диагностику исполнительных элементов блока управления электроники рулевой колонки -J527-.

Замена личинки замка зажигания — как снять и отремонтировать?

Автор: Максим Марков

Дата: 2017-05-20

Ресурс замка зажигания довольно велик, тем не менее, и он приходит в негодность. Чаще всего приходится проводить ремонт личинки замка зажигания – его часть, в которую вставляется ключ. В этой статье будет показано, как снять личинку замка зажигания и в каких случаях стоит ограничиться только этим ремонтом, не затрагивая весь замок в сборе.

  • Устройство замка
  • Когда требуется замена личинки
  • Необходимые инструменты и материалы
  • Снятие замка зажигания
  • Разборка замка и снятие личинки

Устройство замка

Выключатель зажигания – это поворотный контактный переключатель, совмещенный с личинкой замка, обеспечивающей секретность. Замок зажигания, установленный на рулевой колонке, выполняет функцию противоугонного устройства, фиксируя рулевой вал от поворачивания.

Поломка может зависеть и от типа зажигания, установленного в автомобиле – если установлено контактно-транзисторная система зажигания (устанавливался на классические «Жигули», к примеру), то контактная группа намного быстрее выйдет из строя потому, что через замок во время запуска проходит большой ток и контакты подгорают. Выходом может стать установка кнопки «старт-стоп» вместо замка зажигания, в которой практически отсутствуют движущиеся части.

Когда требуется замена личинки

Она выполняет основную функцию замка. Ее поломка проявляется обычно в том, что невозможно либо вставить ключ по причине сломавшихся штифтов, либо даже со вставленным ключом она не поворачивается в корпусе. Это происходит по следующим причинам:

  • Физическое повреждение, частичное разрушение в результате взлома
  • Утеря дубликатов ключа
  • Износ штифтов или износ самого ключа
  • Поломка ключа в замке, когда извлечь его оттуда невозможно
  • Подгорание контактов (для их замены существуют специальные ремкомплекты).

Кроме того, следует помнить, что при замене личинки меняется и ключ, который не будет подходить к дверям автомобиля. Возможно, будет разумнее приобрести полный комплект для всех дверей и багажника, чтобы у владельца вновь остался один ключ, теперь уже новый. Конечно, такое решение потребует больших временных и финансовых затрат, но тут каждый решает для себя.

Необходимые инструменты и материалы

Чтобы разобрать замок зажигания и провести его ремонт, потребуются следующие инструменты:

  1. крестообразная отвертка
  2. тонкая плоская отвертка
  3. тонкое сверло
  4. зубило
  5. пассатижи
  6. молоток.

Кроме того, понадобится сам ремкомплект личинки с ключами.

Снятие замка зажигания

Общее устройство замка общее для всех автомобилей, различаются лишь способы его разборки. Итак, как же вытащить личинку?

У некоторых машин ее можно поменять, не снимая с автомобиля (например, «Дэу Нексия»), однако в большинстве случаев крепление личинки к корпусу подразумевает снятие замка с рулевой колонки целиком.

В первую очередь необходимо обесточить автомобиль, отсоединив аккумулятор. Затем снимается кожух рулевой колонки. После того, как снял кожух, открывается доступ к замку зажигания и его колодке с проводами. Если конструкция допускает замену без снятия и полной разборки, то она удерживается специальным штифтом сбоку.

Его достают тонкой отверткой. В случае, если штифт не вынимается, его можно высверлить тонким сверлом. После того, как штифт будет вынут, можно увидеть, что личинка немного, на пять миллиметров вылезла из корпуса. После этого уже будет понятно, как ее достать для замены. Новая деталь ставится в обратном порядке.

В случае, если отремонтировать ее без снятия невозможно, необходимо отвернуть специальные болты, крепящие его к рулевой колонке и работать с уже разобранным элементом. Там используются специальные болты со срезанными головками. Они отворачиваются при помощи зубила и молотка и могут быть использованы повторно и затягиваться будут также зубилом. Перед этим надо отсоединить колодку с проводами от замка зажигания. Так происходит снятие всего узла с автомобиля.

Разборка замка и снятие личинки

Разборка начинается со снятия контактной группы со стержня личинки, которая, в свою очередь, крепится к корпусу тремя винтами. Сначала сверху снимается пластиковая крышка, которая крепится на защелках. Затем, отогнув два фиксатора, выньте контакты вместе с проводами.

При откручивании болтов, крепящих личинку замка к его корпусу, следует держать его вертикально, замочной скважиной кверху. В противном случае внутренние детали из замка высыпятся и собрать их в том же порядке будет проблематично. Когда разбираем замок, надо обратить внимание, что в корпусе есть специальный паз с возвратной пружиной и шариком, который очень легко выскакивает и теряется, на это стоит обратить особое внимание, когда снимаешь личинку замка.

При установке новой детали необходимо вставить пружинку в паз сбоку и поставить все на место, повернув, при этом пружинка должна опереться на шарик в корпусе. После этого можно заворачивать винты крепления и устанавливать контакты. Перед затяжкой винтов необходимо повернуть замок так, чтобы он не мешал последующей установке облицовки рулевой колонки.

Таким образом, ремонт вместо полной замены в ряде случаев может быть оправдан, хотя и займет больше времени в тех случаях, когда найти запасные части для конкретного автомобиля не представляется возможным или стоимость всего элемента в сборе оказывается слишком высока.

Как снять замок зажигания на Тойота Королла

У каждой детали автомобиля есть свой ресурс, и замок зажигания не является исключением. Несмотря на то, что марка Toyota отличается надежностью, у нее неисправность этого агрегата является частым явлением. Не стоит игнорировать заедания, потому что это может привести к тому, что ключ будет вываливаться из отверстия, а автомобиль можно будет завести обыкновенной отверткой. Данная статья затрагивает все поколения Corolla AE от 100 до 140.

Читать еще:  Замена блока управления печкой (отопителем)

Почему нельзя смазывать заедающий замок

Существует 2 вида поломок этого узла: электрические и механические, которые будут рассмотрены в статье. При любом типе поломок для починки данную деталь необходимо снять с автомобиля.

Ни в коем случае нельзя смазывать подклинивающий замок! Дело в том, что детали замка в процессе износа вырабатывают металлическую стружку, которой становится полно внутри. Помимо нее в отверстие заносятся мелкие частицы грязи и пыли. А теперь представьте, что будет, когда вся эта грязь смешается со смазкой и забьет все пазы. Ключ просто перестанет поворачиваться.

Снятие замка зажигания с Corolla

Для замены данного элемента на Corolla применяется зубило, 2 отвертки и молоток. Последовательность работ:

  1. Для безопасности необходимо отсоединить клемму со знаком «-» от АКБ.
  2. Рулевая колонка охвачена сверху и снизу двумя кожухами, зафиксированными винтами, которые нужно открутить. Для удобства можно снять и подрулевую накладку, которая прикреплена так же.
  3. После снятия кожухов требуется отсоединить все фишки проводов.
  4. Сам замок зафиксирован на металлической скобе 4 болтами. В противоугонных целях эти болты закручиваются на заводе, а шляпки специально обламываются, однако открутить их можно при помощи зубила и молотка. Необходимо сделать упор инструмента в бортик так, чтобы при стуке по нему болт проворачивало против часовой стрелки.

Замена личинки

Замена замка зажигания Corolla АЕ 100 на новый оригинальный – это дорогое дело. Стоимость такой работы под заказ: 100 долларов. Покупать эту запчасть на разборках – не лучший вариант, потому что неизвестно, на сколько времени эксплуатации ее хватит, хоть она и стоит 2 500 рублей. Может получиться так, что устройство опять сломается через месяц.

Самый разумный вариант в случае поломки – это новая личинка или ремонт старой, потому что именно эта деталь чаще всего ломается.

Для того чтобы вытащить личинку, необходимо провернуть ключ в положение ACC (на 120 градусов), а затем совершить нажатие отверткой на стопор как на фото.

Другой отверткой отсоединить крышку, показанную второй красной стрелкой.

Восстановление замка зажигания собственноручно

Механическая неисправность

Данный узел работает благодаря специальным металлическим пластинам – пинам (еще они называются «сувальды»), которые подпружинены снизу. Именно они и идентифицируют ключ, попадая в его пазы. Вследствие того, что для ключа в Toyota пины сделаны из мягкой латуни, они быстро стираются от трения. Именно это и является причиной большинства поломок. Ремонт производится принципом замены старых пластин на новые. Цена за комплект: 100 рублей. Помимо этого, стоит обратить внимание на пружины: они должны держать пластинки на одинаковой высоте. Если где-то пины проседают по сравнению с остальными, то в них необходимо поменять пружины на новые.

Если не хотите самостоятельно осуществить ремонт замка зажигания, то его можно просто сдать в сервис или купить новую личинку с ключом.

Электрическая неисправность

Если ключ проворачивается без заеданий, но автомобиль никак не реагирует, то в 100 процентах случаев это дело электрики. Самое распространенное в этой проблеме – окись контактов. В данном случае стоит зачистить клеммные соединения от налета. Если зачистка не дала результатов, то следует прозвонить каждый провод. Согласно приведенной ниже схеме, клеммы прозваниваются так: держат первый контакт омметра на позиции «1», а вторым контактом поочередно дотрагиваться до 2–7 позиции. Между всеми клеммами должно быть одинаковое сопротивление, в противном случае нужно менять провода.

Заключение

Технически замок зажигания от Тойота Королла не сложен, и произвести его ремонт и замену можно самостоятельно. Для тех, кто не хочет тратить деньги и получить хороший результат, самостоятельный ремонт является хорошим вариантом.

Замок зажигания, личинка. (Р)

Доброго времени суток всем.

Проблемы с замком зажигания моего американца (Ford Focus SE Sport, Zetec, седан, год выпуска — 2000) у меня появились довольно-таки давно, но я в силу своей большой лени все никак не брался за починку, пока не грянул гром. Машина не завелась на улице, замок, несмотря на все мои старания, никак не открывался. Дело было вечером, после долгих стараний машину пришлось бросить на улице до следующего утра. Всю ночь провел на форуме, прочитал много постов, к утру уже был готов рассверливать личинку, пока не наткнулся на один очень интересный пост на forums.focaljet.com. Ссылку можно смотреть здесь > forums.focaljet.com . В посте говорится о том, что, если возможно хотя-бы один раз повернуть ключ в первое положение (accessory), то при нажатии на фискирующий цилиндр (см. фото), личинку можно вытащить из корпуса замка.

(фото с форума focaljet)

Опять таки исходя из того же поста, если ключ не проворачивается вообще, то временно решить проблему можно сильным ударом ладонью по ключу, пока он находится в замке. В моем случае помог только удар маленьким молотком (иди и не скажи после этого, что все можно починить с помощью молотка и такой-то матери ). Сильно надеяться на то, что данный способ сработает много раз, я бы не советовал, так что постарайтесь лишний раз не стучать и стучать не очень сильно, можно поломать механизм личинки. Разбирать всю рулевую колонку и снимать руль совершенно не обязательно, достаточно отвинтить 2 верхних винта, фиксирующих нижнюю крышку рулевой колонки и слегка отодвинуть ее вниз, чтоб был виден цилиндрический корпус замка зажигания. После этого руль надо повернуть на 90 градусов, чтоб было удобно нажимать на фиксирующий цилиндр, который удерживает личинку в корпусе замка. Проделав все ето не спешите выбрасывать личинку, повреждения внутри нее скорее всего очень незначительны, как оказалось в моем случае. Разбирать личинку сам я не рискнул и решил отнести к специалисту по ремонту замков. Ремонт личинки занял всего минут 10 и обошелся в 10 буксей, я получил назад прочищенную и смазанную личинку, пашет как новая. Механизм внутри довольно-таки простой, ломаться особенно нечему, так что, думаю, замок прослужит без замены еще долго. Как сказал мастер, даже при поломке нескольких пластин внутри личинки, их можно будет убрать и замок все-равно будет работать. На безопасность это повлиять не должно, так как главная защита — все же транспондер в ключе. После починки личинки вставьте ее обратно, предварительно вставив в нее ключ и поставив его в положение 1 (accessory). Убедитесь, что D-образное углубление в корпусе замка совпадает с таким же выступом на личинке и вставьте ее внутрь. Все остальное собирать в обратном порядке. После этого будет вам шастье .

Читать еще:  Проверка датчика положения коленвала (ДПКВ) на 2114 несколькими способами

Помогите снять личинку замка зажигания

#1 Siniy

  • Пользователи
  • 1 053 сообщений
    • Наверх

    #2 HATE!

  • Пользователи
  • 478 сообщений
    • Наверх

    #3 Siniy

  • Пользователи
  • 1 053 сообщений
  • Там нужно штифт выбивать,чтобы снять сам замок с рулевой колонки нужно зубило-так как замок прикручен срывными болтами,которые обламываются при достижении определенного момента затяжки
    При помощи зубила или крепкой отвертки можно их отвернуть и привернуть на обычные потом

    • Наверх

    #4 HATE!

  • Пользователи
  • 478 сообщений
    • Наверх

    #5 Siniy

  • Пользователи
  • 1 053 сообщений
  • Там есть штырек,держащий механизм лечинки в замке

    • Наверх

    #6 Siniy

  • Пользователи
  • 1 053 сообщений
  • Ремонтируем замок зажигания

    Замок зажигания — устройство небольшое, но очень важное. С его помощью мы подаем сигнал к действию своему автомобилю — запускаем или останавливаем двигатель, а также включаем электропитание приборов. Кроме запуска двигателя, замок зажигания обладает еще одной важной функцией — блокировки рулевого управления, то есть, по сути, является противоугонным устройством. Выньте ключ, чуть поверните руль, и вы увидите, что рулевой вал мгновенно заблокируется. Соответственно, это устройство должно работать безукоризненно, в ином случае каждый из нас может попасть в ситуации, когда будет необходима замена замка зажигания. Этот элемент автомобильной системы очень важен.

    Если пришла проблема

    Как быть, если с замком зажигания что-то не так? Без усилия ключ не повернуть, или его вообще заклинивает? Ясно, что повреждена личинка замка, а на таком автомобиле далеко не уедешь. Произойти это может по разным причинам: личинка попалась с браком, или со временем в нее просто набилась пыль и грязь. В этом случае можно попробовать заменить личинку.

    Если ключ все же поворачивается, но система зажигания не реагирует — тут явно вышла из строя контактная группа. Конечно, вы можете ее заменить, но в таком случае есть риск столкнуться с покупкой не слишком качественной запчасти. Это не избавит от проблемы, а лишь временно отложит её решение.

    А если вы просто-напросто потеряли ключ, а он у вас был единственный? Или еще одна, очень неприятная ситуация: была предпринята попытка угона вашей машины (не дай Бог, конечно!), и замок зажигания испорчен окончательно.

    Замена замка зажигания

    Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

    Прозвон проводки

    Итак, в зависимости от причины неисправности, замена может представлять собой:

    • Замену замка полностью
    • Замену личинки замка
    • Замену контактной группы.

    Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

    Демонтаж замка

    Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

    Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

    Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

    Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

    Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

    В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

    Разбираем сам замок

    Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

    Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

    Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

    Более поздние модели ВАЗа

    Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

    Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

    Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

    Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

    Замена контактной группы замка зажигания ВАЗ
