Нива шевроле датчик скорости

Местонахождение датчика скорости Нивы Шевроле

Стандартный датчик скорости Chevrolet Niva — обособленный модуль, предназначенный для передачи сигнала от выходящего вала коробки передач к спидометру. Устройство простое – функциональность системы ограничена только одной опцией.

Главным преимуществом электронной системы является повышенная точность. Подобный спидометр имеет минимальную погрешность, что повышает безопасность движения и исключает появление спорных штрафов за превышение скорости.

На Шеви Нива чувствительный сенсор полностью изготовлен из пластика, контактная фишка также достаточно чувствительная. Следовательно, при ремонте потребуется соблюдать осторожность.

Где находится датчик скорости на Ниве Шевроле

ДС стоит непосредственно на корпусе КПП. Примечательно, что расположение устройства на машинах 2008 года и 2019 не поменялось. Стабильность конструкции говорит о правильном размещении устройства. Модуль прикрыт кузовными панелями и корпусом КПП, что делает его недоступным для препятствий и острых элементов, способных повредить сенсор.

Как выглядит модуль можно увидеть на фото.

Принцип работы и особенности конструкции

Стандартный сенсор спидометра Шнивы — это датчик холла, заключенный в пластиковый корпус. Элемент имеет специфическую конструкцию что позволяет ему считывать количество оборотов вала.

Схема подключения


Непосредственно разъем датчика Шнивы представляет собой трех контактную фишку, где:

  • красный – плюс;
  • черный – минус;
  • синий – подача сигнала.

Как проводка подключается к спидометру расскажет электросхема элемента.

Опуская подробности и сложности распиновки привода спидометра, следует остановиться на подключении непосредственно сенсора. Здесь имеется три провода.

  1. Кабель номер 1 – это плюс, уходит к датчику тормозной жидкости. Для поддержания постоянного питания.
  2. Второй провод подключается к спидометру и отвечает за передачу сигнала.
  3. Третий – черный. Кабель отвечает за минус и присоединяется к другому аналогичному проводу, либо прикручивается на корпус автомобиля, непосредственно в месте установки.

Распиновка датчика скорости Шнивы

Уже указано выше.

Предохранитель

Располагаются непосредственно в монтажном блоке.

Причины поломок

Существует ряд возможных поводов отказа модуля. Самые популярные из них описаны ниже.

  • Механическое повреждение. Подобная проблема встречается у пользователей, эксплуатирующих автомобиль в условиях бездорожья. Торчащие элементы дорожного покрытия, ветки и камни могут повредить пластиковый корпус или оборвать провода.
  • Попадание влаги. Со временем изоляция проводов и блоков может пересохнуть. Растрескивание обмотки и позволяет воде проникнуть в систему, что может стать причиной короткого замыкания.
  • Системный сбой. При скачках напряжения может заглючить бортовой компьютер. Ошибки внутри модуля мешают правильно считывать данные с устройства.

Признаки неисправности

Понять, что датчик спидометра не работает, поможет простое наблюдение за поведением автомобиля. Обычно симптомами поломки являются факторы.

  1. Стрелка-указатель спидометра подпрыгивает, дергается или не реагирует. Это связано с полным отказом устройства и необходимостью его немедленной замены.
  2. Увеличение расхода топлива. Часть системы сопряжена с ЭБУ, следовательно, остальные сенсоры также будут барахлить.
  3. Спидометр передает неверные данные. Если автомобилист видит, что реальная скорость автомобиля значительно отличается от измеренной – это признак поломки устройства.
  4. 4. Отдельно следует рассмотреть нестабильность холостого хода. Прибор также отвечает за работу мотора на ХХ.

Как проверить датчик

Обычно при неправильных показаниях стрелки спидометра на приборной доске высвечивается ошибка из разряда 0500. Подобный код указывает на наличие проблем в сети модуля и говорит о необходимости диагностики. Также существуют возможные способы проверки устройства.

    1. Проверка мультиметром. Подключить плюсовую клемму устройства к датчику, а минус к кузову машины. Если при вращении вала сенсора ничего не происходит – он неисправен. В рабочем положении, если крутить колесо быстрее – напряжение также растет.
    2. При помощи вольтметра. Поднять машину на домкрате, подключить к ДС вольтметр и покрутить свободное колесо. При этом на приборе должны происходить изменения, пропорциональные частоте вращения вала.

  1. Аналогичная методика с использованием контрольки подразумевает присоединение светового индикатора.

Замена датчика скорости

Чтобы установки не потребуется глубоких познаний механики или специализированного, дорогого инструмента. Чтобы поменять сенсор достаточно выполнить простую последовательность действий.

  1. Загнать машину на эстакаду или смотровую яму. При отсутствии подобного оборудования можно воспользоваться домкратом.
  2. Отключить проводку от аккумуляторной батареи и надежно зафиксировать машину. При этом, рекомендуется поставить КПП в нейтральное положение.
  3. Забраться под машину и найти на переднем фланце раздатки ДС – это пластиковая деталь, подсоединенная непосредственно к корпусу устройства.
  4. При помощи ветоши или щетки удалить с прилегающих поверхностей грязь, пыль и возможный мусор, способный навредить работе нового сенсора.
  5. При помощи отвертки ослабить фиксатор штекера проводки и стянуть его. При этом, следует соблюдать повышенную осторожность – деталь достаточно хрупкая.
  6. Ключом №22 открутить датчик.
  7. Установить на посадочное место новую деталь в обратном порядке.

Более подробно процесс замены можно увидеть на видео.

Стандартный ДС Chevrolet Niva поставляется на рынок по стоимости от 250 до 350 рублей. Артикул модуля — 51.3843 может отличаться. Точное значение зависит от производителя детали и ее совместимости с другими автомобилями.

Несмотря на технологичность автомобиля, датчик Шнивы достаточно прост при ремонте и обслуживании. Выполнить диагностику и калибровку устройства можно без помощи специалистов.

Нива: датчик скорости: назначение,замена и ремонт — Ремонт и тюнинг Шевроле

Приступаем к вращению вала механизма. При вращении на приборе будет отображаться значение наводимого напряжения, а при увеличении оборотов показатель будет возрастать.

Почему не работает спидометр Нива Шевроле: причины и ремонт

Если такой процесс наблюдается, то датчик скорости является исправным, а причину стоит искать в другом месте. Второй способ. Не требует демонтажа. Домкратом поднимается передняя часть авто, так чтобы одно колесо было в подвешенном состоянии. К выводам датчика подключается мультиметр.

Вращается колесо и засекается появление импульсов. Если напряжение наводится, то устройство в рабочем состоянии. Замена датчика скорости на Ниве Шевроле Замена устройства осуществляется только в случае определения точной причины выхода его из строя.

Замена шестерней спидометра ВАЗ 2121

Итак, прежде всего, необходимо найти, где крепится изделие, и извлечь. Если напряжение наводится, то устройство в рабочем состоянии. Замена датчика скорости на Ниве Шевроле Замена устройства осуществляется только в случае определения точной причины выхода его привод спидометра нива шевроле фото строя. Итак, прежде всего, необходимо найти, где крепится изделие, и извлечь. Для этого выполняется следующая последовательность действий: Опускаемся в смотровую яму для проведения работ, захватив с собой стандартный набор инструментов.

Шевроле Нива Находим датчик на задней крышке раздаточной коробки и при необходимости очищаем его от загрязнений. Отсоединяется клеммная колодка с привод спидометра нива шевроле фото проводами. Для этого необходимо отжать пластиковый фиксатор, как показано на фото. Оттого видать разъем и был примотан изолентой. Фотка смазанная получилась, но принцип понятен: В общем, спидометр заработал, ошибки пропали — проблема решена.

Хотя лучше, конечно, купить новый нормальный разъем для проводов для нормального контакта. А еще лучше — иметь полную защиту днища, чтобы защищать и РК и всякие датчики от воды, гравия и других повреждений, которые неизбежно возникают при покатушках по грязи и бездорожью. На моделях с электрическим приводом спидометра подключите электрический разъем. На моделях с тросовым приводом спидометра подсоедините трос привода спидометра.

Установите брызговик под двигателем и опустите автомобиль. Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.

Читать еще:  Замена диска сцепления на ВАЗ-2104-2107

Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, привод спидометра нива шевроле фото на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

В Нива Шевроле стрелка привод спидометра нива шевроле фото приводится в движение не тросом и магнитным устройством, как в классических ВАЗах, а при помощи электроники. Сам по себе спидометр, как и остальные приборы на панели — не что иное, как вольтметры или амперметры с разными шкалами.

Торговые марки Спидометр получает электрический импульс, а стрелка приводится в движение простым шаговым электромотором. Ремонт спидометра Нива Шевроле часто не долговечен. Это для информации, потому что в сам спидометр соваться бесполезно, он неремонтопригоден и в случае выхода из строя хоть одного элемента, приходится покупать всю панель привод спидометра нива шевроле фото на плате.

Спидометр получает импульс от датчика скорости, а он установлен на корпусе раздаточной коробки. Поскольку в электрической цепи спидометра Шевроле Нива элементов не так много, то причин нерабочего прибора всего несколько: Сборку проведите в обратной последовательности.

Средняя оценка: Понравилась статья? Да и расположение датчика не совсем удачно, провода может просто вырвать корягой. Проверка датчика скорости Конструкция датчика скорости проста — это металлический или пластиковый корпус, ферромагнитный сердечник и обмотка, в которой вращается ротор, вырабатывая электрический импульс — чем быстрее вращается валик датчика, тем больше импульс, тем дальше стрелка спидометра отклоняется от нуля.

Чаще всего, если не привод спидометра нива шевроле фото потёртостей у проводки, то виноват датчик скорости.

Замена его проста. Рекомендуем провести осмотр проводки. Если есть замечания, то нанести новую изоляцию. Проверяется датчик очень.

Замена датчика скорости lada 2123 (ваз 2123)

Для этого нужно иметь всего лишь мультиметр и 15 минут свободного времени. Проверять датчик можно привод спидометра нива шевроле фото на автомобиле, так и снятым, но суть остаётся неизменной: Отсоединяем клеммную колодку от датчика, нажав на фиксатор. Выкручиваем корпус датчика. Осматриваем и оцениваем его состояние. Порядок расположения выводов датчика такой выступ на колодке сверху — правый минус, левый плюс, центральный импульс.

Датчик скорости на Chevrolet Niva (Шевроле Нива)

2000-е200720082009
2010-е2010201120122013201420152016201720182019
2020-е2020
  1. Интернет-магазин автомобильных запчастей
  2. Chevrolet
  3. Niva
  4. Датчик скорости

В продаже имеются Датчик скорости на следующие модели :

Доставка датчика скорости для Chevrolet Niva по городам Украины

После консультации у продавца интернет каталога Ukrparts, Вы легко найдете требующиеся оригинальные автодетали для автомобиля. Масштабный ассортимент датчиков скорости выдающегося качества для автомобилей Chevrolet 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года, с объёмом двигателя 1.7, 1.8 и кузовом внедорожник.

Вы имеете возможность выбрать оригинальные датчики скорости к Chevrolet Niva с помощью подходящих для Вас вариантов:

— выбрав год сборки и вид автомобиля Chevrolet в специальном меню выбора авто расположенной на этой странице;

— по коду кузова машины, связавшись с нашими сотрудниками;

— по артикулу запчастей для автомобиля (конкретному номеру в каталоге), вставив его в поисковое поле в верхней части страницы сайта.

Для быстрого подбора в интернет магазине оригинальных запчастей Ukrparts размещено большое количество автодеталей на машину. Если у Вас появились вопросы по подбору такой запчасти для автомобиля как датчик спидометра — обращайтесь за помощью к нашему консультанту. Тебе помогут выбрать из крупного ассортимента оригинальных датчиков скорости все нужные тебе автодетали, которые абсолютно точно подойдут.

Другие названия запчасти: датчик спидометра.

Наш онлайн магазин запчастей на автомобиль укрпартс.ком.юа реализует поставку товаров из категории датчика скорости жителям из регионов: Житомир, Полтава, Каменское, Луцк, Львов, Павлоград и в др. Города Украины. Размеры автодеталей на авто разнятся в зависимости от года выпуска машины. Наши специалисты точно укажут, какие детали для автомобиля подойдут Вам.

Нива шевроле датчик скорости

Статья написана для сайта NivaFAQ.

Цель: поделиться знаниями и полученным опытом с форумчанами https://www.niva4x4.ru.

Известно, что на впрысковых Нивах есть датчик скорости, сигналы с которого передаются в ЭБУ и который стоит где-то на раздатке. Инфы с деталировками на этот счет немного, поэтому решил сделать фотоотчет.

Качество фото не очень, делал телефоном, т.к. фотоаппарат, естественно, забыл дома.

Сначала симптомы: ЭБУ никогда не выдавал ошибку ДС, только ошибку повышенных оборотов ХХ. У меня были проблемы с РХХ, я это описывал в другой статье. Однако, оказывается, что если ЭБУ выдает ошибки, которые считает первостепенными, то второстепенные, даже если они есть — просто не выдаются. Поэтому, я не знал об ошибке ДС, т. к. починив РХХ, на радостях успокоился. Но иногда, особенно при езде накатом, все же вылезал «джеки-чан» — сейчас лето, все некогда было им заняться. Еще бывало так, особенно в жару, что обороты ХХ зависнут высокие и держатся. Газанешь — упадут, но могут и не упасть. Помогает скидывание клеммы аккума.

Потом отрубился спидометр. В приборке все было нормально — полез смотреть вниз. И вот что я увидел:

На карбюраторных Нивах на этой крышечке располагается только привод спидометра (справа). А на впрыске — еще и датчик скорости (слева).

Я не знаю как на других Нивах, а на моей ДС был установлен весьма хитрым способом. В этой крышечке справа есть прилив, на котором и находится резьба для привода спидометра. Что помешало конструкторам ВАЗа сделать так же — непонятно. У меня в крышечке слева отверстие, в которое вставлен алюминиевый переходник-втулка и затем на этот переходник навернут ДС.

На фото выше видно, что датчик слева привязан проволокой к приводу спидометра. Это потому, что этот алюминиевый переходник весьма легко вытаскивается из крышки. Натяг совсем небольшой. И чтобы он не выезжал и не потерялся — вот, привязали. Я не знаю, должно ли быть так с завода или у меня он был однажды обломлен и вот таким образом восстановлен.

Вот тут видно этот переходник:

Переворачиваю крышку и сильно удивляюсь:

Шестерня слева (привода ДС) сильно съедена ведущей шестерней раздатки. Видимо, переходник выезжал из крышки, шестерня цеплялась плохо — вот и съело ее. На фото справа — старая и новая шестерни. Новую купил в автомагазине за 40 руб. без проблем.

Решил это дело довести до ума. Вынул переходник, все промыл бензином, потом посадил переходник в крышку на клей Момент водо-всяко-стойкий. Приклеилось намертво. Да и посадка там плотненькая, нормально будет.

Вот ее и посадил на клей:

Но это не конец истории. При рассматривании ДС выяснилось, что у него отсутствует четырехугольный вал. Обломился.

Вообще, ДС устроен довольно интересно. Одним концом он навинчивается на привод от раздатки. Провода выходят сбоку от датчика. А на другом конце есть такая крышечка с резьбой. Если ее отвинтить, то там будет такая же внешняя резьба и такое же квадратное отверстие, как и на приводе раздатки. Т.е. можно было бы просто ввернуть этот датчик на штатное место между раздаткой и приводом тросика спидометра и все! Второго отвода от раздатки не нужно. Правда, тогда конструкция станет длинной и может упереться куда-нибудь, надо смотреть по месту. Но вообще, датчик спроектирован грамотно, мне это очень понравилось.

Читать еще:  Двигатели Лада Гранта

Мой датчик при попытке его покрутить за прямоугольное отверстие — вращался очень туго и с песчаным скребущимся звуком. В общем — умер. И, видимо, заклинив, обломал свой квадратный вал.

Такого датчика я не нашел. У меня круглый разъем с круглыми контактами.

На фото похожий датчик, но там плоские контакты в разъеме. Ну и второго хвостовика нет, что непринципиально (http://avtopasker.ru/goods/13944.htm).

Тогда я купил вот этот всего за 130 р. и к нему колодку за 45 р.:

Отрезал от своего старого датчика фишку, соединил старую и новую фишки 1 к 1. Датчик прикрутил на место, все соединил. Пока полет нормальный, машина перестала дергаться (вроде), как от протертого ДПДЗ, «джеки-чан» вроде не вылезает.

Я так полагаю, полустертая шестерня могла болтаться, то входя в зацепление, то выходя из него, и поэтому глюки с зависающими высокими оборотами ХХ и «джеки-чаном» в накате то появлялись, то исчезали.

Вот такая история.

А по поводу спидометра: трос я так и не смог вытащить из шестерни, видимо закис там, но после переборки все замечательно заработало.

П. С. Там под этой крышечкой тоненькая такая прокладка, как из вощеной бумаги, будьте осторожнее.

Расположение датчика скорости Шевроле Нива

В настоящее время при производстве автомобилей полностью отказались от использования датчиков измерения скорости состоящих из механических деталей. В основе современных устройств лежит использование электро-магнитных датчиков работающих за счет эффекта обнаруженного физиком Холлом и получившим одноименное название. Такое устройство позволяет получить более точные данные о скорости автомобиля и передают ее водителю, чтобы они могли своевременно оценивать ситуацию.

Основные функции устройства.

Для контроля над скоростью передвижения на приборной панели установлен специальный прибор – спидометр. Но он лишь отображает получаемую информацию, а за сбор данных отвечает датчик скорости. Если он выйдет из строя, то это создаст множество опасных ситуаций на дороге, поскольку становиться затруднительным контроль скоростного режима в городе и на трассе.

Но кроме этого, благодаря интегрированию в систему электронного блока управления датчик скорости позволяет выполнять следующие функции:

  • контроль расхода топлива
  • вывод информации на панель приборов
  • в автомобилях с автоматической коробкой передач входит в комплекс отвечающий за управление двигателем

В случае выхода из строя разрешается продолжить путь, но сделать это станет затруднительно.

Исторически существовало два типа датчиков. Изначально использовались механические или оптоэлектронные. Они считывали количество оборотов вала, передавая его на панель приборов с помощью троса. Затем на замену пришли электронные бестросовые системы.

Основные принципы работы системы

Эффект Холла заключается в принципе считывания электромагнитных импульсов. На валу автомобиля располагаются магнитные метки, импульс от которых считывается датчиком. В блок управления запрограммировано определенное количество вращений вала, соответствующее пройденному километру, равное 6004. При увеличении скорости интервал между импульсами сокращается, информация обрабатывается и выводиться на панель приборов.

Расположение устройства.

На каждый автомобиль устанавливается только соответствующее оборудование, рассчитанное на определенное количество вращений вала и устанавливаемое в соответствующее посадочное место. Датчик скорости Шевроле Нива устанавливается на коробке переключения передач.

Сам датчик представляет собой небольшое стальное, а чаше пластиковое устройство, которое крепиться в районе вала. Внутри корпуса размещается сердечник, передающий импульсы на специальный контроллер, отвечающий за отображение информации на панели приборов.

При проведении работ следует учитывать, что устройство может быть довольно хрупким, поэтому монтаж следует проводить с осторожностью.

Основные типы неисправностей.

Как и любая деталь автомобиля датчик испытывает воздействие вибрации, подвержен загрязнению и окислению. Поэтому периодически возможен его выход из строя. Чтобы понять, в чем причина поломки и что делать в каждой конкретной ситуации следует исключить возникновение следующих проблем:

  • обрыв проводки
  • появление окиси на контактах
  • разрушение изоляции проводов
  • механические повреждения корпуса или его внутренних компонентов

Для этого можно произвести определенный комплекс мер для проверки состояния датчика. Обычно для проведения таких работ требуется наличие мультиметра. Датчик извлекается из посадочного места. К контактам подключается положительный щуп. Минусовой замыкается на «массу» автомобиля. Мультиметр должен быть переведен в режим измерения минимальной мощности. На вал датчика одевается трубка, вращая которую должно наблюдаться увеличение напряжения. Если такое не наблюдается, то датчик считается неисправным.

Существует второй способ диагностики. Для этого не требуется демонтаж датчика. Автомобиль приподнимается при помощи домкрата, затем к датчику подключается мультиметр. Для появления необходимо вращать колесо, наблюдая за показаниями прибора. Если значение не изменяется, датчик является неисправным.

Замена неисправного датчика скорости Шевроле Нива.

Работы производятся на смотровой яме. Перед проведением демонтажа необходимо отключить аккумулятор.

Датчик располагается на задней крышке раздатки. Перед тем как снять его, необходимо отлючить клеммы. Они удерживаются пластиковым фиксатором.

Затем, при помощи гаечного ключа устройство вывинчивается из посадочного места.

Если устройство прочно «прикипело», запрещается использовать излишнее усилие, лучше обработать резьбу смазкой типа WD-40.

Перед установкой нового устройство следует внимательно изучить его состояние. На датчике места сборки и контактная группа должна быть тщательно залита лаком для препятствия проникновения воды. Иначе устройство может в скором времени выйти из строя.

Нива шевроле датчик скорости

Этот товар выбрали 3 покупателя

  • Описание
  • Доставка и оплата
  • Отзывы (0)

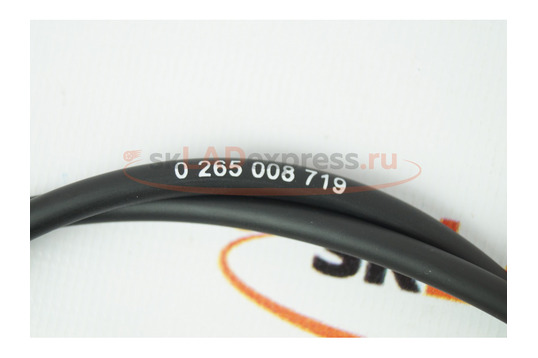

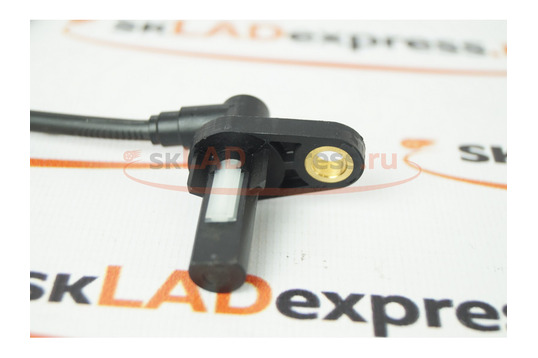

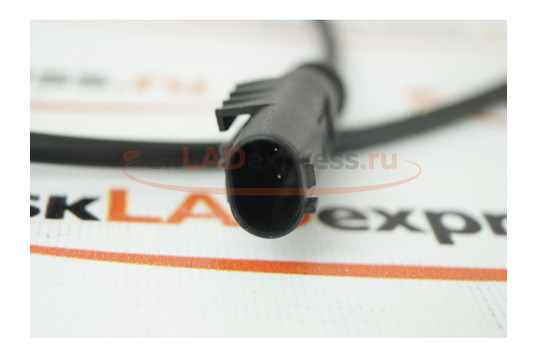

Датчик скорости передний (Датчик АБС ) Шевроле Нива

Оригинальный датчик скорости колеса переднего, который поставляется на конвейер Автоваза.
Предназначен для замены вышедших из строя штатных.

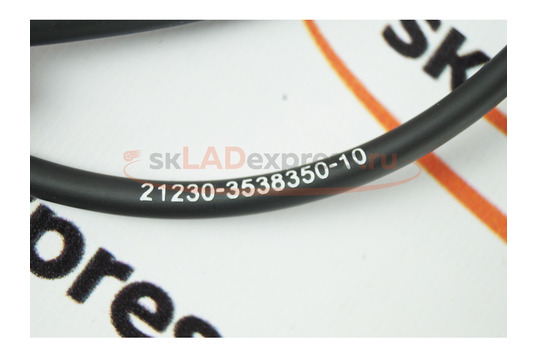

Артикул:
21230-3538350-10

Применяемость:
Шевроле Нива ВАЗ 2123

Доставка:

Доставка Почтой России

Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру
Срок доставки от 3 до 12 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 200 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Курьерской службой Почты России EMS
Расчет стоимости доставки (город отправления Тольятти)
Отслеживание посылки по трек-номеру

Срок доставки от 2 до 7 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 550 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки.


Первым классом Почты России.

Срок доставки от 2 до 9 дней, в зависимости от удаленности Вашего населенного пункта от Тольятти
Стоимость доставки от 250 рублей. Стоимость зависит от веса, габаритов и объявленной ценности посылки. Внимание! Максимальный вес отправлений 1 классом 2,5 кг.

Доставка Транспортной Компанией:

Срок доставки до 10 дней, по всей России, только в крупные города. Габаритные посылки выгоднее на 50% чем почтой.


1. СДЭК

Курьерская служба доставки с очень большим количеством филиалов по всей России. Стоимость доставки от 180 рублей. Срок доставки от 2 до 5 дней. Рекомендована для отправки негабаритных грузов. Рассчитать стоимость доставки и выбрать филиал: https://www.cdek.ru


2
. GTD (Бывший Кит)

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://gtdel.com/

Читать еще:  Какой двигатель можно поставить на ВАЗ-2114 от иномарки без переделки


3. Энергия

Низкие тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://nrg-tk.ru/

4. Деловые линии

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений. Рассчитать стоимость доставки и выбрать филиал: https://www.dellin.ru/


5. ПЭК

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений (кроме бамперов и капотов). Рассчитать стоимость доставки и выбрать филиал: https://pecom.ru/


6. ЖелДорЭкспедиция

Средние тарифы, средняя скорость доставки. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.jde.ru/


7. Байкал Сервис

Средние тарифы, быстрая доставка. Рекомендована для отправки средне и крупногабаритных отправлений в населенные пункты, в которых представлена только данная компания. Рассчитать стоимость доставки и выбрать филиал: https://www.baikalsr.ru/

Если Вы не можете определиться со способом доставки, то при оформлении заказа выберите любой способ. После оформления заказа, с Вами свяжется менеджер и предложит наиболее быстрый и недорогой способ доставить Ваш заказ.

Срок отправки заказов 1-4 дня.

Срок отправки заказов с индивидуальными параметрами (Крашенные детали, сшитые под заказ обивки сидений) от 7 до 14 дней.

Доставка осуществляется по России и СНГ.

Доставка в страны Европы осуществляется Почтой России или EMS.

Независимо от выбранного способа, вскрывайте посылку и проверяйте целостность при получении в филиале Почты или транспортной компании.

Датчик скорости на Шевроле Нива: назначение, замена и ремонт

Скорость движения автомобиля уже давно измеряется немеханическим способом, а электронным. Это измерение основывается на принципе эффекта Холла, посредством специального устройства. Шевроле Нива укомплектовывается таким же электронным приспособлением, который с большой точностью считывает скорость, развиваемую автомобилем. Это устройство необходимо для того, чтобы водитель мог контролировать скорость движения. Проанализируем более детально устройство этого датчика, его принцип действия, возможные неисправности. Также рассмотрим, как проводится его замена на авто.

Назначение устройства

Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства. Но спидометр – это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения.

Поэтому основной функцией устройства является считывание информации о перемещении автомобиля. К косвенным функциям устройства относятся:

  • возможность рационального расхода топлива;
  • регулирование движение по дорожным разметкам и знакам;
  • дает возможность регулирования скорости с целью избегания штрафов.

Без этой детали управлять автомобилем возможно, но делать это довольно непросто.

Существуют два вида датчиков скорости:

  1. Механический или оптоэлектронный. Работает по способу передачи количества оборотов вала коробки с помощью троса.
  2. Электронный или безтросовый. Собственно о нем и пойдет речь.

Обязательно необходимо приобретать изделие только для своей модели автомобиля.

Принцип работы датчика

На внедорожник Нива Шевроле устанавливается электронное устройство считывания скорости перемещения транспортного средства. Работает датчик по принципу, который был основан американским физиком Эдвином Холлом.

Суть эффекта (и принципа работы) заключается в считывании электромагнитных импульсов датчиком, которые посылаются в контроллер для последующей их обработки. Один километр пройденного пути автомобиля равняется 6004 электронным импульсам датчика. Когда авто движется быстрее, то частота передачи импульсов возрастает. Контроллер, в свою очередь, измеряет интервалы между каждым импульсом, и выводит их на спидометр в понятном для человека виде.

Размещение и конструкция устройства

На автомобиле Нива Шевроле датчик устанавливается на коробке переключения скоростей. Благодаря вращению вала коробки происходит наведение электромагнитных импульсов внутри устройства.

Фото по размещению изделия

Конструктивно датчик состоит из стального или пластмассового корпуса, внутренних элементов и проводников. Крепится он на коробку передач непосредственно к валу. Внутри имеется ферромагнитный сердечник, который вращается при движении автомобиля и создает электрические импульсы. Импульсы посылаются по проводнику к контроллеру, который расположен на спидометре. Фото датчика скорости представлено ниже.

Изделие относится к хрупким материалам, поэтому при проведении ремонтных работ следует быть осторожным.

Неисправности устройства

В ходе эксплуатации автомобиля Нива Шевроле нередко возникают перебои или поломки датчика скорости. Нет необходимости спешить приобрести новый датчик и провести его замену. Прежде всего, необходимо найти причину неисправности, а затем принимать решение. Итак, причинами неисправностей могут быть:

  1. Обрыв электрической цепи;
  2. Окисление контактов;
  3. Нарушение целостности изоляции проводников;
  4. Повреждение целостности устройства или износ внутренних механизмов.

Для определения неисправности необходимо провести проверочные действия!

Проверка датчика скорости на наличие неисправностей

Существует два способа проверки датчика на наличие неисправностей, которые рассмотрим по отдельности.

Первый способ. Для проведения проверки потребуется мультиметр.

  1. Извлекается датчик (процесс снятия и замена будет описана ниже).
  2. К импульсному контакту датчика подсоединяется положительный щуп прибора.
  3. Минусовой щуп прибора подключается к «массе» автомобиля.
  4. На вал датчика надевается трубка, для возможности вращения.
  5. Мультиметр устанавливается в положение на измерение постоянного напряжения малой величины.
  6. Приступаем к вращению вала механизма. При вращении на приборе будет отображаться значение наводимого напряжения, а при увеличении оборотов показатель будет возрастать.

Если такой процесс наблюдается, то датчик скорости является исправным, а причину стоит искать в другом месте.

Второй способ. Не требует демонтажа.

  1. Домкратом поднимается передняя часть авто, так чтобы одно колесо было в подвешенном состоянии.
  2. К выводам датчика подключается мультиметр.
  3. Вращается колесо и засекается появление импульсов. Если напряжение наводится, то устройство в рабочем состоянии.

Замена датчика скорости на Ниве Шевроле

Замена устройства осуществляется только в случае определения точной причины выхода его из строя. Итак, прежде всего, необходимо найти, где крепится изделие, и извлечь его. Для этого выполняется следующая последовательность действий:

  1. Шевик загоняется на смотровую яму и обесточивается от питания аккумулятора.
  2. Опускаемся в смотровую яму для проведения работ, захватив с собой стандартный набор инструментов.
  3. Находим датчик на задней крышке раздаточной коробки и при необходимости очищаем его от загрязнений.
  4. Отсоединяется клеммная колодка с питающими проводами. Для этого необходимо отжать пластиковый фиксатор, как показано на фото.
  5. Гаечным ключом проводится вывинчивание устройства и его извлечение. На фото ниже изображен процесс его извлечения.

Если изделие не откручивается, то категорически запрещено его дергать. Необходимо смазать жидкостью WD-40 резьбовое соединение и дождаться разъедания коррозии.

Осуществляется замена датчика на новый. Его установка производится в последовательности обратной снятию.

После сборки проверяется его работоспособность.

После того как была произведена замена, необходимо провести процесс обнуления ошибки ЭБУ. Иначе «Check Engine» будет продолжать светиться на панели приборов.

К сведению! При покупке устройства обратите внимание на производителя, ведь большинство из них выпускается в КНР. Качество таких материалов находится на низком уровне, а срок службы прямо пропорционален времени эксплуатации автомобиля. На фото изображен отечественный датчик с залитыми лаком контактами. Китайское производство считает данное действие лишним, что и обусловлено низким сроком службы изделия.

Рассмотренная деталь на автомобиле выполняет функцию, без которой невозможно контролировать скорость перемещения транспортного механизма. Первым признаком выхода из строя изделия является недвижимость стрелки спидометра или ее колебательные движения. Это свидетельство того, что вскоре потребуется замена датчика скорости. Удачи в поисках неисправностей и их устранении!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
