Расшифровка кодов ошибок тойота

Коды ошибка Toyota Avensis — Автогностика

Там же на корпусе блока есть переключатель или ручка под отверткукоторой выбирают режим проверки. Перед началом диагностики надо убедиться, что ручка выбора режима повернута до упора против часовой стрелки. На ранних моделях для самодиагностики обычно используется двухрежимная схема. Для ее реализации необходимо сделать следующее. Убедитесь, что оба диода светятся, если нет, значит, коды ошибок тойота авенсис 2007 обрыв питания.

С помощью плоской отвертки поверните ручку выбора режима по часовой стрелке до упора или передвиньте переключатель. По очереди должны высветиться коды 23, 24, Если появятся еще какие-нибудь коды, запишите.

Красный светодиод, как уже говорилось, обозначает десятки, зеленый — единицы. Код 23, например, выглядит так: Потом пауза, и выводится код 24, снова пауза — и код Затем, если в машине все исправно, следует длинная пауза и снова те же коды 23, 24, 31 и так далее до бесконечности.

Нажмите и отпустите педаль газа. коды ошибок тойота авенсис 2007

Расшифровка кодов ошибок на автомобилях Toyota

Должны остаться коды 24 и Если появится еще какой-нибудь код, запишите. Должны также оставаться коды 24 и 31, но не обязательно, может остаться только код Включите-выключите кондиционер. Должны появиться коды 44 и 24, или только код Другие коды запишите. Выключите двигатель.

Стирание памяти производится при включенном зажигании и при повороте ручки от упора до упора, с выдержкой в крайних положениях не менее 2-х секунд. Снятие аккумулятора может очистить память далеко коды ошибок тойота авенсис 2007.

Вторая схема самодиагностики является пятирежимной и применяется на более новых по году разработки автомобилях. Там те же два светодиода и та же ручка, но действовать надо немного по-другому.

Порядок диагностики. Убедитесь, что селектор выбора режима повернут против часовой стрелки до упора. Поверните селектор выбора режима по часовой стрелке до упора. После этого должны вспыхнуть один раз одновременно оба светодиода, затем — длинная пауза.

Коды ошибок тойота авенсис 2007 вы за это время повернете селектор выбора режима обратно против часовой стрелки, установится режим 1, если этого не сделать, через несколько секунд светодиоды вспыхнут два раза подряд, и опять будет пауза, в течение которой вы можете установить, повернув селектор, режим 2.

После паузы следуют три вспышки подряд, снова коды ошибок тойота авенсис 2007 и четыре вспышки, потом пауза и пять вспышек, и все повторится сначала: Во время паузы вы можете поворотом селектора оставить тот или иной режим, и компьютер будет непрерывно выдавать по очереди все коды, которые в этом режиме у него.

Если вы не выведете его из этого режима, когда они закончатся, он начнет, после длинной паузы, выдавать их снова с низшего номера кода до высшего и. Режим 1 — проверка датчиков выхлопных газов.

Режим 2 — проверка состава топливной смеси. Режим 3 — самодиагностика вызов памяти. Режим 4 — проверка различных включателей холостого хода, стартера и. Режим 5 — диагностика в настоящий момент режим реального времени. Предлагаемые ниже коды применяются только в режимах 3 и 5.

Если во время любого режима выключить зажигание, а потом снова его включить, установится режим 1. Если вы войдете в режим 3, прочтете коды, а затем перейдете из него в режим 4, память сотрется.

Она, как указывалось выше, сотрется и при снятии аккумуляторной батареи более чем коды ошибок тойота авенсис 2007 24 часа.

Коды ошибка Toyota Avensis

Если двигатель не запускается, то, прежде чем смотреть коды, покрутите его стартером не менее 2-х секунд. И если причиной неисправности является электроника, то система самодиагностики определит неисправность. Пауза между кодами составляет 2,1 сек. В зависимости от того, как укомплектован ваш автомобиль, для этого надо выполнить одну из трех последовательностей действий.

Первый вариант 1. Прогрейте двигатель. Подождите две секунды. Включите зажигание и подождите 2 секунды. Полностью нажмите на педаль газа и отпустите. После коды ошибок тойота авенсис 2007 выше процедуры лампочка на щитке приборов начнет выдавать код неисправности тип 7с.

Расшифровка «коды ошибок самодиагностики» — «японских машин»

Находится под капотом, чаще всего слева. Ее легко найти по надписи Diagnostic. Подпись Diagnostic на разъёме В старых моделях диагностический разъем выполнен в форме круга жёлтого цвета и расположен возле аккумулятора. Коды неисправностей более старых моделей авто: Тойота Корона года, Карина годов, Toyota Марк коды ошибок тойота авенсис 2007 только с помощью мигания индикаторов. Чаще всего он круглый и используется во время проверки, проводимой с помощью специального оборудования.

Круглый разъём DLC2 При самодиагностике с помощью замыкания отдельных контактов разъёма, только соединив их в нужной последовательности, можно получить корректный код для расшифровки.

Найдите первый разъём DLC 1 обозначенный надписью Diagnostic. Снимите или открутите защитную крышку коробочки. Под ней коды ошибок тойота авенсис 2007 быть схема, обозначающая выходы разъёма.

Возьмите проволоку, часть провода или другой тонкий металлический предмет например, скрепку и установите перемычку между контактами, обозначенными надписями TE1 и E1. Включите зажигание.

Проверьте, чтобы не работали печка или кондиционер.

Расшифровка кодов ошибок тойота

OBDII коды для автомобилей марки TOYOTA. Расшифровка значения. Диагностика ошибок.

Возьмите проволоку, часть провода или другой тонкий металлический предмет например, скрепку и установите перемычку между контактами, обозначенными надписями TE1 и E1. Включите зажигание. Проверьте, чтобы не работали печка или кондиционер.

Запомните или запишите количество и интервалы мигания индикаторов. Любые другие комбинации свечения лампочек говорят о неисправностях в работе систем двигателя, коробки передач или других механизмов в автомобиле.

Если схема на обороте крышки стёрлась, вы не можете найти контакт или неуверены, что замкнули нужный, необходимо: Коды неисправности на тойота зажигание. Один из проводов контрольной лампы подключить на массу к кузову авто.

Второй провод поочередно подсоединять к каждому контакту разъёма. Самодиагностика — пошаговая инструкция Профессиональная диагностика автомобиля на специализированном сервисе стоит недешево.

В таких случаях на помощь приходят методы самостоятельной диагностики. Необходимы лишь базовые навыки, поэтому разобраться смогут даже новички в этом деле. Например, для коды неисправности на тойота работы двигателя процедура выполняется в следующем порядке: Открыть капот и найти разъем DLC1 с пластиковой крышкой ищите надпись Diagnostic.

Открыть или открутить крышку и найти маркировку контактов на обратной стороне.

Замкнуть с помощью скрепки или куска проволоки выводы TE1 и E1. Включить зажигание и следить коды неисправности на тойота индикаторами приборного щитка. Если они засвечиваются и гаснут с интервалом около 0,5 секунды 11 раз или больше, ошибок в работе двигателя и автоматической трансмиссии не обнаружено. На некоторых автомобилях индикатор Check Engine может многократно загораться и гаснуть с промежутком в 4,5 сек.

Если вы обнаружили, что индикатор информирует об ошибках, необходимо перейти к следующему разделу.

Расшифровка кодов ошибок на автомобилях Toyota

Импульсная ширина — 0,1. Период между сигналами — 0,1. Задержка между единицами и десятками — 1,5. Пауза между выводом неисправностей — 2,5. Аналогичный показатель между сериями вариаций поломок — 4,5.

Второй способ диагностики Следующий вид комбинаций проверки — тип Это — однозначный код, где импульсы коды неисправности на тойота вариации неисправности. Перерыв между импульсами — 0,5.

Разрыв показа комбинаций — 2,5. Задержка между сериями комбинаций — 4. Открывают капот машины и находят пластиковый короб с надписью Diagnostic. Откручивают и снимают крышку.

На ее обратной стороне должен быть указатель выводов.

При помощи металлической проволоки замыкают контакты ТЕ-1 и Е Садятся за руль, включают зажигание. Обогреватель и кондиционер должны быть отключены.

Коды неисправностей электронных систем TOYOTA

Коды неисправности на тойота лампы моргают длительный период и непрерывно свыше 11 раз, значит, неисправностей в работе двигателя или автоматической коробке не обнаружено. В таком случае можно убрать перемычку и эксплуатировать авто далее. Желательно для последующего изучения записать все индексы. Мигание контрольного индикатора с перерывом в 4,5 секунды — это код

Коды ошибок Toyota

Коды ошибок Тойота являются зашифрованной информацией об имеющихся сбоях в работе двигателя и его систем или АКПП. Современные модели оборудованы электронными модулями управления, располагающими системами самодиагностики. Они призваны оптимизировать работу оборудования, снижая расход топлива и минимизируя токсичность выхлопных газов.

Читать еще:  Замена цепи г

Считать и расшифровать ошибки Тойота можно в специализированном автосервисе «Тойота Дубровка». Наши диагносты прошли аттестацию у производителя и работают по его регламенту, они проведут соответствующие мероприятия и предоставят всю необходимую автовладельцу информацию в распечатке.

Коды ошибок Toyota: как происходит считывание?

Для того, чтобы электронный модуль управления Toyota имел возможность получать необходимые данные от систем, контролируемых им, все они оснащаются датчиками. При выявлении отклонений от нормы, установленной производителем в показаниях датчиков, запускается аварийный режим, сопровождающийся соответствующей индикацией на приборной панели. В случае, если нормальные параметры функционирования датчика восстанавливаются (после ремонта, замены или самостоятельно), возвращается и стандартный режим работы и двигатель или АКПП. В то же время данные о том, что были выявлены неисправности фиксируются в базе данных в виде кодов Toyota и остаются там.

Неисправности Toyota могут проявляться по-разному: бывает так, что двигатель глохнет, привлекая внимание водителя, который обращается за авторемонтной помощью, а бывает и так, что мотор на первый взгляд работает хорошо и его сбои не видны, хотя на приборной панели и горит соответствующая индикация. Последнее нередко является причиной возникновения серьёзных поломок, устранение последствий которых требует существенных капиталовложений. В этом плане система кодов ошибок OBD2 Toyota очень удобна. Она фиксирует даже случайные сбои в работе агрегатов и выдаёт информацию о них во время диагностики. Благодаря этому, владелец имеет возможность предпринять меры, исключающие серьёзные неисправности или поломки автомобиля в дороге.

Разъёмы для считывания ошибок OBD2 Toyota

Разъём для считывания ошибок Toyota спрятан в пластиковый корпус с надписью «Diagnostic», расположенный слева по ходу машины. Вывод самодиагностики производится через индикатор «Check Engine» на приборной панели. Если авто оборудовано дизельным двигателем, то в процессе самодиагностики используется индикатор контроля накала свечей.

Самодиагностика АКПП может выводиться через индикацию «O/D», «Power» «A/T Check», систем активной или пассивной безопасности — через индикацию «ABS», «SRS».

В случае с авто японского бренда, используют два типа кодов неисправностей Toyota:

Тип кода ToyotaКол-во знаковШирина импульса (сек.)Пауза между импульсами(сек.)Пауза между кодами(сек.)
09Двухзначный0,50,52,5
10Однозначный0,50,52,5

Преимущества обращения в «Toyota Dubrovka»

Обращаясь к нам, Вы можете рассчитывать на:

  • Считывание кодов неисправностей Toyota по регламенту производителя;
  • Предоставление максимально точной и полноценной информации;
  • Предоставление широкого спектра услуг, возможность устранения выявленных ошибок OBD2 Toyota;
  • Применение современного оборудования и лицензионного софта со свежими обновлениями;
  • Оптимальное сочетание «цена-качество».

Заказывайте считывание и расшифровку кодов неисправностей Toyota в «Toyota Dubrovka»!

Коды ошибок Тойоты Камри

В современных автомобилях «на глаз» уже не определить поломку, необходима более точная компьютерная диагностика. Вовремя и правильно поставленный «диагноз» позволит быстрее начать ремонт с высокими шансами на успех.

В Toyota Camry производители предусмотрительно «вшили» коды ошибок в бортовую электронику, чтобы процесс определения неисправностей занимал как можно меньше времени. Предупреждением о наличии ошибок является уведомление Check VSC System, которое загорается на экране бортового компьютера.

Как считывать ошибки?

Порядок проведения работ по считыванию кодов состоит из следующих шагов:

  1. Заглушив двигатель, специальный сканер необходимо подключить к разъему для диагностики, который находится в блоке предохранителей.
  2. Далее, сканер следует подключить к ноутбуку или компьютеру, на котором установлено специальное программное обеспечение для самодиагностики. Если это ПО установлено на смартфон, то действие заключается в подключении по bluetooth.
  3. Дальше работа происходит в среде программы – в меню нужно выбрать Тойота Камри, год выпуска и кузов.
  4. Потом необходимо завести автомобиль или включить зажигание, в таком положении можно запускать сканирование кодов.
  5. Результатом сканирования будет список кодов ошибок, который высветится на дисплее ноутбука или смартфона. Эти ошибки записывались с момента последнего удаления регистра – то есть, информация неактуальная. Проведение правильной диагностики требует форматирования памяти – все высвеченные ошибки следует удалить.
  6. После очистки памяти бортовой системы на автомобиле необходимо проехать 2-3 километра, после чего провести повторное считывание – теперь перечень ошибок будет включать в себя только «свежие» коды.
  7. Последним этапом будет сохранение и расшифровка кодов.

Что означают коды?

Ниже в таблице представлены наиболее частые ошибки в Тойоте Камри.

Коды ошибокЗначениеПричины появления
Р035(1,2,3,4,5,6)Проблемы с катушкой зажигания (P0355 и P0356 могут быть только у моторов V6).Это может быть сигнал, что вышла из строя проводка, не работает катушка зажигания, не функционирует блок управления.
Р0172Переобогащенная топливная смесь.Некорректная работа датчиков, недостаточная компрессия, неправильное газораспределение, деформация, потеря целостности уплотнителей.
Р0137, Р0157Низкое напряжение на кислородный датчик.Обрыв цепи, поломка лямбда-зонда, утечка отработанных газов.
Р2237(8)Слабый ток или обрыв тока на лямбда-датчик.Обрыв либо замыкание в цепи датчика.

Вывод

Следует помнить, что прежде всего диагностические коды ошибок носят информационный характер про область автомобиля, которая вышла из строя, но никак не являются руководством к действию. Зная, что означает электрический сигнал, хозяин Toyota Camry может самостоятельно провести некоторые ремонтные работы. Но полноценный ремонт авто лучше все-таки доверить квалифицированному и опытному мастеру.

Самодиагностика двигателя

Во время эксплуатации автомобилей Toyota в России в сложных климатических условиях нередко возникают различные проблемы с двигателем. Это могут быть как серьезные поломки, которые устранить будет достаточно сложно и проще будет установить контрактный двигатель, так и выход из строя каких-либо датчиков. Если у вас загорелся индикатор «Check Engine» не спешите сразу расстраиваться. Для начала необходимо провести простейшую самодиагностику двигателя Toyota. Данная процедура не займет много времени и поможет вам выявить проблемы в двигателе.

Зачем проводить самодиагностику двигателя

При покупке подержанного автомобиля необходимо быть очень внимательным. Часто недобросовестные продавцы скрывают от вас проблемы в двигателе, которые впоследствии придется устранять, тратя на это порой немалые денежные средства. Отличным решением при осмотре такого авто будет диагностика двигателя своими руками, для того чтобы не купить «кота в мешке».

Самодиагностику необходимо проводить и для профилактики автомобиля. При некоторых ошибках индикатор Check Engine может не загораться, хотя неисправность будет присутствовать. Это может грозить повышенным расходом бензина, либо другими проблемами.

Что необходимо сделать перед диагностикой

Перед самодиагностикой двигателя необходимо убедиться, что все индикаторы на приборной панели работают правильно. Лампочки могут не гореть или же быть запитанными от других, что создает видимость их работы. Чтобы избавить себя от лишних действий и ничего не разбирать, можно произвести визуальный осмотр.

Пристегните ремень безопасности, закройте двери (для того, чтобы лишние лампы не отвлекали), вставьте ключ в замок и включите зажигание (двигатель НЕ заводить). Загорятся индикаторы «Check Engine», «ABS», «AirBag», «заряд аккумулятора», «давление масла», «O/D Off» (Если на селекторе АКПП кнопка отжата).

  • лампа «ABS» загорается при включении зажигание и должна тухнуть через 3 секунды;
  • лампа «AirBag» загорается при включении зажигания и тухнет после самодиагностики системы безопасности, примерно через 5 секунд.

Важно: если выключит и включить зажигание, не вынимая ключ из замка, то лампа «AirBag» снова не загорится! Повторная диагностика система произойдет, только если вытащить ключ и вставить снова.

  • если лампа «O/D Off» не горит, нажмите на кнопку на селекторе АКПП, индикатор должен загореться. И наоборот.

Далее заводите двигатель:

  • лампа «Check Engine» при включении зажигания должна гореть постоянно и гаснуть сразу после завода двигателя;
  • аналогично себя ведет и лампа заряда аккумулятора;
  • лампа давления масла загорается при включении зажигания и тухнет через 1-2 секунд после завода двигателя.

Если все указанные индикаторы ведут себя, как было описано выше, значит, приборная панель в полном порядке и можно проводить самодиагностику двигателя. В противном случае сначала необходимо устранить все неполадки с индикаторами.

Как выполнить самодиагностику

Для проведения простой самостоятельной диагностики двигателя тойота понадобиться всего лишь обычная канцелярская скрепка, для того чтобы перемкнуть необходимые контакты.

Расположение диагностического разъема DLC1 в автомобиле.

Расположение диагностического разъема DLC3 в автомобиле.

Как считать коды ошибок

После замыкания указанных контактов, садимся в автомобиль и включаем зажигание (двигатель заводить НЕ нужно). Коды ошибок можно считать, посчитав количество вспышек индикатора «Check Engine».

При отсутствии ошибок в памяти индикатор будет мигать с периодичностью 0,25 секунд. Если же с двигателем есть какие-либо проблемы лампочка будет мигать по другому.

  • Через каждые 0,5 секунды индикатор будет выдавать сначала десятки, затем, после паузы 1,5 секунды, единицы через 0,5 секунды.
  • Если в памяти содержится более одной ошибки, то пауза между ними будет 2,5 секунды.
  • После того, как система выведет все ошибки, начнется их повтор через 4,5 секунды.

Условные обозначения:

0 — мигание лампочки;

1 — пауза 1,5 секунды;

2 — пауза 2,5 секунды;

3 — пауза 4,5 секунды.

Код выдаваемый системой:

0 0 1 0 0 0 0 2 0 0 0 0 0 1 0 0 3 0 0 1 0 0 0 0 2 0 0 0 0 0 1 0 0 3

Расшифровка кода:

Самодиагностика выдает коды ошибки 24 и ошибки 52.

Что в итоге

Расшифровать полученные коды ошибок можно, использовав таблицу кодов неисправностей двигателей тойота. Узнав какие датчики неисправны, вы сможете принять дальнейшее решение: либо устранить причину поломки самостоятельно, либо обратиться в специализированный автосервис.

Ошибки Camry 40

Компьютерная диагностика автомобилей Тойота Камри 40 является мощным средством при определении места неисправности автомобиля.

Диагностика обязательно выполняется при появлении сообщения бортового компьютера «Check VSC System».

Для проведения диагностических работ требуется наличие специализированного (дилерского) или универсального оборудования. В результате диагностики устройств автомобиля Тойота Камри 40 выдаются коды ошибок. Большинство автосканеров самостоятельно производят расшифровку кодов ошибок.

Как произвести компьютерную диагностику Камри 40

Для диагностирования блоков и узлов автомобилей Toyota Camry v40 используются различные сканеры. Оптимальное сканирование производится с помощью дилерских устройств. Можно использовать универсальные профессиональные и полупрофессиональные диагностические устройства. Диагностика двигателя может быть выполнена с помощью простейших сканеров типа ELM327.

В таком случае некоторые специфические ошибки системы управления двигателем могут быть не определены. Общие ошибки OBDII-протоколу будут определены в полном объеме. В большинстве случаев этого достаточно для определения большинства неисправностей.

Последовательность проведения диагностических работ приблизительно одинакова для всех устройств:

  1. Выключить зажигание.
  2. Произвести соединение диагностического разъема автомобиля со сканером.
  3. Соединить сканер с компьютером (если он не представляет единое целое) либо со смартфоном, как в ELM
  4. В случае использования Bluetooth-соединения произвести его с помощью смартфона.
  5. Загрузить программу диагностики на компьютер (за исключением интегрированных сканеров типа Launch). Выбрать модель автомобиля, год выпуска, тип сканирования.
  6. Включить зажигание автомобиля, подождать пока пройдет самодиагностика бортового компьютера.
  7. Запустить сканирование.
  8. В результате сканирования программа выдаст коды ошибок, которые накоплены в сканируемых блоках управления.
  9. Записать все коды ошибок. Некоторые программы автоматически расшифровывают коды ошибок, иногда на русском языке. В таком случае расшифровку также необходимо записать. Иногда часть ошибок программой диагностики не расшифровываются. Это можно сделать потом с помощью поисковиков или на форумах.
  10. Удалить все ошибки. Вновь произвести диагностику. После выполнения этих действий останутся только действующие ошибки. Сотрутся данные о записанных ранее ошибках, возможно, отключался какой-нибудь датчик, потом подключился вновь. Некоторые ошибки из недействующих могут появиться вновь после нескольких километров движения автомобиля.
  11. Записать действующие ошибки.
  12. При профессиональной диагностике на следующем этапе выполняется динамическое сканирование, в результате которого можно определить: угол опережения зажигания, мгновенный расход топлива, температурные режимы, другие важные параметры работы двигателя. Для выполнения динамической диагностики двигатель следует запустить.
  13. Аналогично производят сканирование всех блоков автомобиля: тормозной системы, АКПП, климат-контроля, иммобилайзера, блока управления кузова и других.
  14. По окончании диагностических работ выключается зажигание, сканер отсоединяется от диагностического разъема.

Далее приступают к анализу ошибок и их устроению.

Коды ошибок двигателя, возможная неисправность

После выполнения диагностических работ необходимо получить максимально возможную информацию о предполагаемой неисправности. Например, компьютерная диагностика показала ошибку P0032. Согласно приведенной ниже таблице она расшифровывается, как превышение максимального тока в цепи подогревателя первого лямбда-зонда. Не следует немедленно покупать новый датчик (в Камри он стоит более 3000 рублей).

Прежде всего, необходимо проверить электропроводку, которая ведет к нему. В Camry, как и в большинстве новых бензиновых автомобилей, присутствует два кислородных датчика (лямбда-зонда) – один до, другой после катализатора. Они подогреваемые, то есть присутствует спираль, которая подогревает датчик для выхода в рабочее состояние. Возможно, датчик неисправный, спираль закорочена, и диагностика показывает ошибку 0032. Но в большинстве случаев причиной этой неисправности является короткое замыкание проводки, ведущей к лябда-зонду. Она проложена в непосредственной близости от выпускного коллектора, который нагревается до температуры более 300 градусов Цельсия. Если полихлорвиниловая изоляция разрушена, проводка может коротить на массу автомобиля. В этом случае возможно появление ошибки P0032. Возможно на момент проведения диагностики ошибка пропадет, но потом в движении проявится вновь, поэтому лучше проверить качество изоляции.

Ниже приведены расшифровка основных кодов ошибок по двигателю, их возможные причины.

Коды неисправностей АКПП, возможные неисправности

Ремонт АКПП относится к числу самых сложных ремонтов систем автомобиля. Качественное обслуживание и ремонт автоматической коробки переключения передач невозможен без компьютерной диагностики. Следует заметить, диагностика позволяет определить, в основном, ошибки датчиков, соленоидов (электромагнитных клапанов), цепей управления.

Как и в случае с узлами системы управления двигателем, не следует сразу приступать к замене, например, соленоида АКПП. Необходимо получить к нему доступ (иногда после демонтажа АКПП и разборки), далее измерить его электрическое сопротивление. Для большинства солиноидов значение сопротивления находится в пределах от 10 до 25 Ом.

Нельзя производить замену солиноидов без очистки стружки и замены масла в АКПП. В случае, если АКПП более 10 лет, одновременно можно выполнить регламентные работы с помощью соответствующего оверол-кита. Механические неисправности узлов компьютерная диагностика в виде кодов не сообщает.

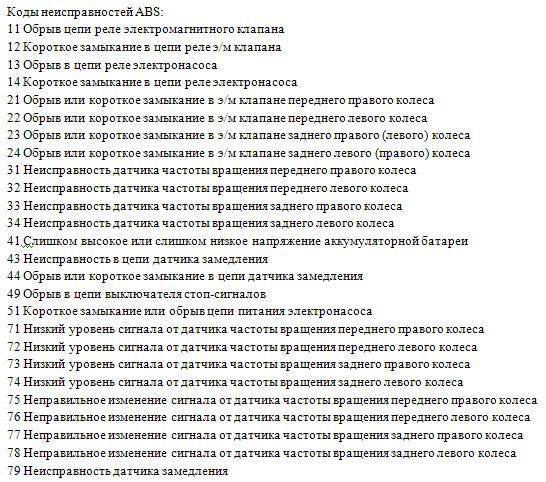

Коды неисправности ABS, возможные неисправности

Коды ошибок системы ABS значительно упрощают ремонт. Если загорелась индикаторная лампочка неисправности антиблокировочной системы тормозов, значит, она пришла в полную неработоспособность. Продолжать движение, особенно на скользкой дороге, опасно. В большинстве случаев причиной неисправности может быть отказ одного из датчиков. Если код ошибки показал неисправность в цепи какого-либо датчика, например, заднего левого, опять же, не следует сразу приступать к его замене. Чаще всего это связано с повреждением электропроводки, ведущей к нему. Иногда бывает до трех повреждений проводки по пути к задним датчикам.

Если код ошибки соответствует некорректному значению сигнала конкретного датчика, возможно, рабочая область загрязнена, либо зазор увеличен вследствие попадания мелких камешков.

Перед заменой датчика его следует прозвонить с помощью мультиметра. Рабочий датчик имеет сопротивление в одном из направлений от 700 до 1500 Ом.

Ниже приведены коды ошибок с расшифровкой и возможными неисправностями.

Коды неисправности иммобилайзера

Иммобилайзер является одним из основных устройств, которое определяет разрешение на запуск двигателя. Если двигатель не запускается, первым делом следует продиагностировать иммобилайзер. Он блокирует запуск в случае несанкционированного запуска либо нерабочего ключа.

Коды неисправности круиз-контроля

В Камри 40 при исправном датчике скорости проблемы круиз-контроля встречаются нечасто.

Коды неисправности системы курсовой устойчивости

Работа системы курсовой устойчивости сопряжена с ABS. Основные коды неисправности приведены ниже.

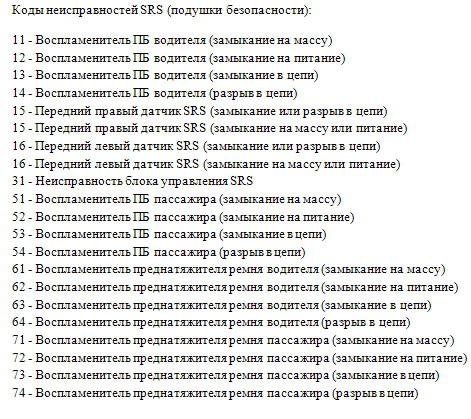

Коды неисправности подушек безопасности

Если на приборной панели есть сообщение о неисправности системы подушек безопасности, обязательно следует проверить, какие элементы и датчики неисправны, либо с ними отсутствует связь. Сопротивление подушки безопасности и пиропатрона преднатяжителя ремня можно проверить мультиметром, оно составляет около 2 Ом. Коды ошибок с расшифровкой приведены в таблице.

Другие коды неисправности электрооборудования

Полная компьютерная диагностика автомобилей Камри 40 значительно упрощает ремонт и обслуживание. Коды неисправностей универсальны для всех автомобилей (за некоторым несущественным отличием кодов ошибок автомобилей для рынка Северной Америки).

Как провести самодиагностику автомобиля Тойота Королла

В автомобилях Тойота, оборудованных электронными блоками управления (ЭБУ) двигателя, АКПП, ABS и т. д., предусмотрена возможность проведения самодиагностики. Принцип работы этой системы заключается в следующем:

  1. При возникновении отклонения от нормального режима работы, датчик, фиксирующий его, отключается.
  2. В ЭБУ включается обходная программа, позволяющая автомобилю продолжать работу. При включении этой программы на табло загорается аварийная или мигает лампочка работы системы, в которой обнаружена поломка.
  3. При устранении неисправности (самопроизвольном или в результате ремонта) обходная программа отключается, и система продолжает работу в штатном режиме.
  4. Информация о возникшей неисправности сохраняется в виде специального кода, который впоследствии можно считать.

На современных автомобилях Тойота Королла ЭБУ способен различать неисправности по степени важности для работы, и сведения о «легких» отклонениях не фиксируются. Например, если на один из датчиков ABS при движении попадает грязь, а после ее смывания датчик снова переходит в нормальный режим работы — это отклонение записываться не будет.

Система диагностики очень удобна при ремонте автомобиля, благодаря ей можно быстро выявить причину возникновения неполадок.

  • 1 Разъемы для диагностики автомобилей Тойота Королла
  • 2 Способы считывания информации при самодиагностике автомобиля
  • 3 Разновидности двузначных кодов
  • 4 Коды двузначной системы
    • 4.1 Коды неисправностей силовой установки
    • 4.2 Коды ошибок систем ABS и TRC (код 10)
  • 5 Коды стандарта OBD
  • 6 Как обнулить данные об ошибках после проведения диагностики?

Разъемы для диагностики автомобилей Тойота Королла

Для самодиагностики автомобилей Тойота Королла предусмотрены специальные диагностические разъемы (DLS — DataLinkConnector), тип и местонахождение которых зависят от модели и года выпуска транспортного средства.

DLS 1 представляет собой прямоугольную пластмассовую коробку, расположенную под капотом автомобиля слева. Этот разъем имеет соответствующее обозначение на корпусе — «DIAGNOSTIC». Самодиагностика осуществляется с помощью лампочки «CHECK», расположенной на щитке приборов, соответствующие контрольные лампочки систем автомобиля или другие сигнализационные приспособления.

Разъем для диагностики DLS 2 расположен в салоне: под передней панелью со стороны водителя. Он имеет отличающуюся от DLS 1 конфигурацию, так как предполагает подключение специального диагностического оборудования. Этот разъем удобен тем, что позволяет проводить самодиагностику работающего автомобиля.

DLS 3 также расположен в салоне под передней панелью. Этим типом разъема для диагностики оснащены в основном автомобили с роботизированной коробкой.

Способы считывания информации при самодиагностике автомобиля

Есть два основных способов считывания кодов возникающих ошибок: с помощью подручных средств или с применением специального оборудования для диагностики автомобилей.

  • В первом случае для самодиагностики используют замыкание соответствующих выводов разъемов DLС проводом или с помощью обычной разогнутой канцелярской скрепки.Для этого находим разъем с маркировкой DIAGNOSTIC и открываем его крышку. На обратной стороне крышки есть схема маркировки выводов. С помощью провода замыкаем выводы «E1» и «TE1» на DLC 1, или выводы «TC» и «CG» на DLC 3. После этого следует включить зажигание автомобиля и наблюдать за миганием соответствующих лампочек на щитке приборов.
  • Для диагностики также могут быть использованы специальные диагностические приборы: сканеры или тестеры. Некоторые станции технического обслуживания имеют специальные диагностические компьютеры. Эти приборы являются дорогостоящими, но позволяют кроме полной диагностики проводить программирование различных систем, считывать сигналы, поступающие от различных узлов в режиме реального времени.

Разновидности двузначных кодов

Для самодиагностики автомобилей чащ всего используются два типа двузначных кодов: первый — этотип 09; второй — тип 10.

Определить какой тип поддерживает ваш автомобиль и есть ли зафиксированные ошибки его работы можно следующим образом:

Частое и непрерывное мигание сигнальной лампочки, когда вспышка и пауза длятся по 0,5 секунды, свидетельствуют, что в автомобиле используется код типа 09. Если при использовании этого кода лампочка мигает более 11 раз, то записей о неисправностях обнаружено не было.

При использовании кодов второго типа лампочка мигает с интервалами разной длительности. Об отсутствии неисправностей при самодиагностике свидетельствует непрерывное мигание с интервалом 4,5 секунды. Пример считывания кодов этого типа: вспышка — пауза — вспышка —длинная пауза — вспышка — это код 21.

Коды двузначной системы

Коды неисправностей силовой установки

Расшифровка кодов неисправностей двигателя при типе 09:

11 — отсутствие питания блока управления клапанов;
12 и 13 — не поступает сигнал об оборотах двигателя;
14 — не поступает отзыв от отрицательного контакта катушки зажигания или, если их две, то от катушки №1;
15 — нет отзыва от минусового контакта катушки зажигания №2;
16 — не поступает сигнал от ЭБУ АКПП;
17 и 18 — недопустимое значение положения распределительного вала №1 и №2;
21 — некорректный сигнал датчика уровня кислорода;
22 — недопустимое значение температуры силового агрегата;
23 и 24 — некорректный показатель температуры всасываемого воздуха;
25 — бедная воздушно-топливная смесь;
26 — слишком насыщенная воздушно-топливная смесь;
27, 28 и 29 — некорректный сигнал дополнительного датчика кислорода;
31 — недопустимое значение расхода воздуха или давления впускного коллектора;
32 — некорректный отзыв датчика расхода воздуха;
34 — неисправность наддува;
35 — недопустимое значение давления впускного коллектора (вакуум-сенсор);
38 — некорректный сигнал датчика жидкости в АКПП;
41 — некорректный отзыв датчика положения дросселя;
42 — недопустимое значение скорости, которую развивает автомобиль;
43 — отсутствие стартерного сигнала на ЭБУ двигателя;
46 — неисправность клапана соленоида №4 или его цепи;
47 — поломка дополнительного датчика, фиксирующего положение дросселя или его цепи;
48 — неисправность системы дополнительной подачи топлива;
51 — отсутствует сигнал холостого хода от датчика, отображающего положение дроссельной заслонки;
52 и 55 — некорректный отзыв от датчика детонации;
53 — поломка цепей управления датчиков детонации;
61 — неисправность датчика скорости и его цепи;
62—65 — неисправность клапанов соленоида №1—4 или соответствующей цепи;
67 — неисправность датчиков включения O/D или его цепи;
71 — поломка системы рециркуляции выхлопных газов;
72 — неисправность соленоида отсечения топлива;
77 — неисправность соленоида управления давлением или его цепи (в АКПП);
78 — отсутствует сигнал топливного насоса или неисправность его цепей;
81—85 — неисправность цепей различных участков коробки робота;
86 — поломка датчиков, фиксирующих обороты двигателя;
88 — нарушение работы электроцепи между блоками управления силовой установкой и АКПП;
89 — нарушение работы электроцепи между блоками управления силовой установкой и коробки робота;
99 — неисправности отсутствуют.
Расшифровка кодов неисправностей двигателя при типе 10:
1 — нормальная работа;
2 — недопустимое значение расхода воздуха;
3 — некорректный сигнал коммутатора;
4 — недопустимое значение температуры антифриза;
5 — некорректный сигнал датчика кислорода;
6 — недопустимое значение оборотов двигателя;
7 — некорректный отзыв датчика положения дросселя;
8 — недопустимый сигнал датчика температуры воздуха;
9 — некорректный сигнал датчика, фиксирующего скорость автомобиля;
10 — отсутствует сигнал включения стартера;
11 — поломка кондиционера или положения N в АКПП.

Коды ошибок систем ABS и TRC (код 10)

11 — наличие обрыва цепи реле соленоида;
12 — замыкание цепи реле соленоида;
13 — наличие обрыва цепи реле управления электродвигателем насоса;
14 — замыкание цепи реле управления электродвигателем насоса;
15—18 — наличие нарушений в работе управления соленоида TRC;
21—24 — нарушение цепи соленоида колеса;
25—27 — нарушение цепи соленоида TRC на разных участках цепи;
31—34 — некорректный сигнал датчиков оборота колес;
35 и 36 — обрыв цепи датчиков оборота колес;
37 — неисправность роторов, установленных на датчиках, отбражающих обороты задних колес;
41 — завышенное или заниженное напряжение питания;
43 — отклонение в работе датчика замедления;
44 — неисправность цепей датчика замедления или включения нейтральной передачи;
45—49; 58 и 61 — обрывы и неисправности цепей и деталей TRS;
51—53 — неисправности электоромотора насоса или его управления;
55 — понижение уровня тормозной жидкости или неисправность его датчика;
56 и 57 — недопустимое значение давления масла;
62 — некорректная работа датчиков оборотов двигателя;
71—74 — пониженное напряжение датчиков оборотов колес;
75—78 — нестабильный сигнал датчиков оборотов колес;
79 — отклонение в работе датчика замедления или его цепи.

Коды стандарта OBD

Некоторые автомобили Тойота Королла поддерживают стандарт OBD, предусматривающий обозначение ошибок с помощью 5-значных кодов: одного буквенного символа и четырех цифровых.

Первый символ этого кода называется Альфа-указателем и обозначает систему, в которой возникла неисправность:

  • P — двигатель или трансмиссия;
  • B — кузовная часть автомобиля;
  • C — подвеска;
  • U — сетевая система.

Следующие цифры обозначают точное место локализации и классификацию неполадки.

Для диагностики неполадок в автомобилях поддерживающих данный протокол рекомендуют использовать специальные сканеры, тестеры или подключения к ПК с помощью специальных программ.

Как обнулить данные об ошибках после проведения диагностики?

После проведения диагностики и считывания необходимой информации о поломках автомобиля, для корректной работы системы рекомендуют стереть данные об ошибках. Для этого в некоторых моделях предусмотрен способ выемки предохранителей (для разных моделей это могут быть «HAZ-HORN», «STOP» или «EFI»). Для всех автомобилей подходит способ 30-секундного отключения минусовой клеммы аккумулятора. Подобный способ не рекомендуют использовать для авто, у которых есть системы подстраивания под манеру вождения.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
