Ремонт рулевой колонки ваз 2106

Ремонт рулевой колонки ваз 2106

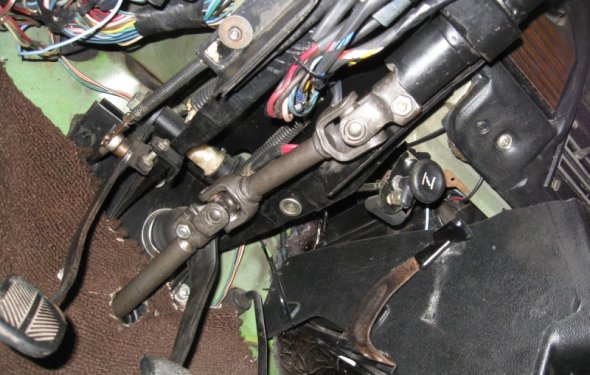

Рулевая колонка ваз 2106

Рулевое управление присутствовало во всех автомобилях: начиная с самого первого и заканчивая новейшими моделями, купить которые могут позволить себе далеко не все. Эта часть машины не должна меняться, так как от нее зависит безопасность. В конструкцию управления запрещено вносить какие-либо изменения. Популярна вазовская классика — это заднеприводные автомобили, имеющие редуктор червячного типа.

Ремонт

1. Снимите рулевую колонку (см. Раздел Снятие и установка рулевой колонки). Вставьте ключ в замок зажигания и поверните его в положение 0.

2. Краской или маркером пометьте положение вала колонки относительно верхнего карданного шарнира промежуточного вала.

3. Выверните стяжной болт и отделите промежуточный вал от колонки.

4. Запоминая установочное положение компонентов, снимите с основания колонки пружину, затем дистанционную и кольцевую втулки. Извлеките вал колонки вверх из направляющей трубы. Снимите нижнюю опорную втулку.

5. При соответствующей комплектации для снятия с верхнего конца вала колонки переходной насадки рулевого колеса потребуется съемник.

6. Снимите стопорное кольцо с верхнего конца вала колонки, затем снимите кольцевую проставку и верхнюю опорную втулку.

7. Проверьте состояние компонентов, дефектные замените.

8. При сборке, установив на верхний конец вала кольцевую и опорную втулки, сразу же зафиксируйте их стопорным кольцом. Проследите за правильностью посадки кольца в своей канавке. При соответствующей комплектации посадите на вал переходную насадку рулевого колеса.

9. Установите в направляющую трубу верхнюю опорную втулку, затем аккуратно заправьте в нее сборку вала. Наденьте на нижний конец вала кольцевую и дистанционную втулки и пружину.

10. Добейтесь совмещения нанесенных в процессе демонтажа меток, затем подсоедините к сборке промежуточный вал. Проследите за правильностью посадки вала в шлицах колонки, затем затяните стяжной болт с требуемым усилием.

11. Проверьте исправность функционирования колонки, затем установите ее на автомобиль (см. Раздел Снятие и установка рулевой колонки).

Тюнинг рулевого управления по ссылке.

Замена

Учитывая, что шлицевые соединения в рулевой колонке не восстанавливаются, при условии, что на рулевом колесе и рулевом механизме они в хорошем состоянии, рулевую колонку необходимо просто заменить.

Сама по себе колонка снимается достаточно просто, гораздо больше потребуется времени для подготовительных процедур.

Замена рулевой колонки происходит следующим образом:

отключается аккумуляторная батарея;

снимается руль и кожух рулевого вала;

снимается система подрулевого управления (переключатель) и замок зажигания;

откручиваются болты рулевого кронштейна (некоторые из них придётся высверливать);

откручивается стяжной болт шлицевого соединения с рулевым механизмом;

откручивается нижнее уплотнение вала, и он извлекается внутрь салона.

Принимаясь за ремонт автомобиля, следует завести себе правило, складывать снятые детали поочерёдно. Так будет гораздо легче производить обратную сборку. Этим вы облегчите работу себе, да и глупых вопросов на автомобильных интернет-форумах станет значительно меньше.

Регулировка

Рулевую колонку можно бесступенчато отрегулировать по углу наклона и высоте. Для этого следует отжать вниз стопорную рукоятку А (рис. 1–26), расположенную под рулевой колонкой, и установить рулевую колонку в желаемое положение. После этого следует стопорную рукоятку поджать с усилием вверх.

Предупреждения
Регулировать положение рулевой колонки следует только на неподвижном автомобиле.
Для обеспечения безопасности стопорная рукоятка всегда должна быть надежно поджата вверх, чтобы во время движения не могло внезапно измениться ее положение.

Переключатель А служит для бесступенчатой регулировки рулевой колонки по углу наклона и высоте при выключенном зажигании.

Для перемещения рулевой колонки вверх/ вниз или вперед/ назад нажимайте в соответствующую сторону и удерживайте переключатель до установки рулевой колонки в требуемое положение.

На автомобилях с памятью положения сиденья водителя положение рулевой колонки также сохраняется в памяти.

Как снять

— снимите крышку аккумуляторной батареи;

— выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;

— чехлами защитите передние сиденья;

— сдвиньте передние сиденья назад до упора;

— отключите единую систему подушек и ремней безопасности;

— снимите фиксатор безопасности;

— выверните болт 1 (рис. 7.1) крепления рулевого вала;

— включите противоугонную блокировку рулевого колеса;

— ослабьте, отвернув на несколько оборотов, болт крепления рулевого колеса;

— сдвиньте рулевое колесо со шлицев, при необходимости ударяя руками с обратной стороны по его периметру;

— установите колеса для движения прямо вперед;

— выверните болт крепления рулевого колеса;

— мелом, маркером или краской нанесите метки А совмещения на рулевое колесо и торец рулевого вала. Метки необходимы для повторной установки рулевого колеса в прежнее положение;

— отсоедините от рулевого колеса электрические разъемы;

— снимите рулевое колесо, предварительно поочередно пропустив электрические разъемы через вырезы в рулевом колесе;

— выверните винты крепления кожухов рулевой колонки, расположенные под нижним кожухом.

— снимите нижний кожух рулевой колонки;

— освободите из фиксаторов В верхний кожух рулевой колонки и снимите его;

— снимите блок подрулевых переключателей COM 2000;

— отодвиньте вправо защелку 1, удерживающую провода;

— снимите замок зажигания 1 с противоугонным устройством;
— отсоедините стержень клапана зубчатой рейки;

— выверните четыре болта 1 крепления рулевой колонки;

— снимите рулевую колонку.

Как поменять

Головка на 17 и на 30
Длинный и мощный вороток
Монтировка
Молоток
Трещоточная рукоятка
Обычный рожковый ключ на 17

Итак, механизм рулевого управления (колонка) находится в левой части пространства под капотом ВАЗ 2106, получается в самом левом нижнем углу. Стоит обратить внимание, что прежде, чем приступать к ее замене, первым делом необходимо снять рулевой вал.

Когда все готово, можно приступать к ремонту. Первым делом необходимо открутить нижнюю гайку крепления колонки к рулевым тягам. Для этого понадобится довольно длинный рычаг, можно сделать из двух мощных воротков:

Чтобы ее открутить, понадобится очень сильное усилие, я упирался снизу ногами, чтобы сорвать соединение:

Вообще, желательно не откручивать эту гайку, так как потом придется сбивать колонку со шлицов, что не очень приятное занятие. Удобнее просто отсоединить колонку вместе с рулевыми наконечниками. Но так как я разбирал автомобиль полностью, для меня это не было принципиально.

После того, как гайка откручена или наконечники отсоединены, можно приступать к отворачиванию болтов крепления рулевой колонке к лонжерону. Она крепится на трех болтах. Чтобы до них добраться, лучше снять переднее левое колесо, так удобнее будет.

Берем головку с воротком на 17 и с обратной стороны придерживая рожковым ключом поочередно откручиваем болты:

Придерживать с внутренней стороны не очень удобно, так как пространства там очень мало, приходится наставлять ключ с торца, особенно это касается нижней гайки с одной стороны:

После того, как болты стронулись с места, можно пользоваться трещоткой, так как с помощью нее можно выполнить все намного быстрее.

После того, как болты откручены, можно смело отводить колонку в сторону:

Если наконечники отсоединены, то колонка может быть свободно снята без особых проблем. Если же вы откручивали самую большую гайку, то придется сбивать ее со шлицов, что приносит довольно много неприятностей. Цена новой рулевой колонки на ВАЗ 2106 и другие модели «классики». В случае необходимости замены, покупаем новый механизм и производим установка у обратной последовательности.

Проверьте регулировку подшипников ступиц передних колес, вполне возможно что зазор слишком большой.

Проверьте качество затяжки гаек шарниров рулевых тяг, возможно их ослабление послужило причиной появления стуков в рулевом управлении.

Проверьте затяжку регулировочной гайки оси маятникового рычага.

Износ шаровых шарниров рулевых тяг.

Проверьте качество затяжки болтов крепления рулевой колонки к лонжерону кузова. Так же проверьте затяжку болтов крепления маятникового рычага.

Вполне возможно, что ослабли гайки крепления поворотных рычагов, проверьте и подтяните их при необходимости.

Разборка

В ВАЗ шестой модели устройство рулевой колонки аналогично множеству других транспортных средств. Назначение этого узла управления автомобилем – трансляция мышечных усилий водителя, вращающего руль, на вал рулевой колонки червячного типа с последующей передачей усилия вращения на колесную пару. Непосредственно рулевая колонка крепится к кузовной части автомобиля тремя мощными болтовыми соединениями с использованием особого элемента крепежа и имеет жесткое сочленение с механизмом руля.

В крышке сверху размещается установочный болт, которым осуществляется регулировка рулевой колонки при необходимости. Такая надобность возникает в случае обнаружения повышенного люфта рулевой колонки, которая в своей проекции представляет вал из цельной металлической трубы, оборудованный в навершии шлицами и внешним резьбовым соединением для крепежа руля, а также шлицами изнутри для крепежа червячного вала в верхней позиции.

Читать еще:  Ремонт и замена КПП/АКПП Автосервис Техцентр Открытие СТО (Москва ВАО и СВАО)

С учетом упрощенной схемы устройства рулевой колонки ВАЗ 2106 дефекты такого узла немногочисленны. В такой ситуации главное – в прямом смысле прислушиваться к работе колонки рулевого механизма, к тем звукам, которые она издает в ходе эксплуатации. Большое значение имеет своевременная диагностика и регулировка рулевой колонки, которую можно провести без привлечения специалистов-авторемонтников.

К типовым дефектам рулевой колонки относятся:

поскрипывания в рулевой колонке, вызванные повышенным износом компонентов, временными изменениями облицовки, дефектами элементов системы переключателя, расположенного под рулем;

люфт в рулевой колонке, который расценивается, как более серьезный признак неисправности механизма руля. Такой люфт рулевой колонки в итоге приводит к повышенному износу компонентов или их провисанию. В то же время люфт рулевой колонки по проекции оси изделия свидетельствует об ослабление соединений шлицов, что может спровоцировать ситуацию, когда шлицы начнут стираться.

Для устранения недостатков в функционале колонки руля при ремонте необходимо использовать ремкомплект рулевой колонки, с помощью которого можно устранить возникшие неисправности.

Устройство и ремонт рулевой колонки на ВАЗ 2107

Одним из элементов автомобиля ВАЗ 2107, получившим в этой модели ряд улучшений в сравнении с предыдущими, является рулевая колонка. Чем же отличается ее устройство? В ВАЗ 2107 вал рулевой колонки состоит из двух частей, соединенных крестовиной. Благодаря такой конструкции значительно повышается безопасность водителя, так как в случае столкновения вал просто сгибается в месте шарнирного соединения, и не наносит серьезного вреда человеку. Также вал в ваз 2107 обзавелся подшипниками благодаря чему поворот руля требует намного меньше усилий.

Рулевая колонка ВАЗ 2107 состоит из вала с шарнирным соединением и редуктора с червячной передачей. Ремонт колонки – явление очень редкое. Если обеспечить своевременное техническое обслуживание этого узла, то он может никогда не понадобиться. К работам по техническому обслуживанию рулевой колонки относится смазка шарнира рулевого вала, подтягивание гайки крепления руля, замена масла и регулировка редуктора. Рассмотрим возможные проблемы, связанные с рулевой колонкой, и методы их устранения.

  1. Скрип в колонке
  2. Люфт рулевого колеса
  3. Снятие редуктора

Скрип в колонке

Как правило, скрип возникает из-за недостаточной смазки деталей вала – подшипников или крестовины. Лечится смазыванием, особых трудностей не вызывает, ремонт не требуется.

Люфт рулевого колеса

Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.

Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.

Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

  • При помощи ключа на 8 выкручивается пробка заливного отверстия;
  • Отверткой или другим предметом проверяется уровень масла. Он должен быть на уровне с нижним краем заливного отверстия.
  • При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.

Снятие редуктора

Устройство редуктора не позволяет выполнить его ремонт без снятия с автомобиля. Для того чтобы выполнить его снятие, необходимо:

  • Отсоединить наконечники рулевых тяг от редуктора. Сначала онирасшплинтовываются, затем ключом на 22 откручиваются гайки и наконечники выпрессовываются при помощи специального съемника.
  • Раскрутить хомут, крепящий рулевой вал к редуктору.
  • Выкрутить три болта, которыми редуктор крепится к кузову автомобиля.

Устройство редуктора не должно вызвать особых затруднений при его ремонте. Следует лишь учесть, что изношенные элементы, называемые червячной парой, меняются оба одновременно. После этого обязательно выполняется регулировка.

Замена рулевой колонки на ВАЗ 2107

Сразу хочется предупредить, что выполнять замену рулевой колонки на ВАЗ 2107 — занятие не из приятных, и не каждый захочет возиться с этой работой самостоятельно. Но если же вы все таки решили выполнить этот ремонт своими силами, то стоит запастись терпением и необходимым для этого инструментом, список которого приведен ниже:

  1. Рожковый и накидной ключ на 17
  2. Головки торцевые на 17 и 30
  3. Трещоточная рукоятка
  4. Молоток
  5. Монтировка
  6. Мощный вороток

Порядок ремонта и замены рулевой колонки на ВАЗ «классика»

Хочу также сказать, что выполнял эту работу довольно давно и могу некоторые момент не вспомнить, но основную суть проделанной работы, постараюсь привести с фотографиями и описанием выполняемых действий.

Итак, первым делом необходимо извлечь рулевой вал. который зажат в колонке.

Затем берем ключ на 30, желательно конечно головку и мощный длинный вороток, и пытаемся сорвать гайку крепления рулевой колонки:

После этого откручиваем три болта крепления колонки к кузову автомобиля. Если честно, то это довольно неудобно делать, так как расстояние между гайками (под капотом) и самим кузовом очень мало и приходится выворачивать ключ чуть ли не наизнанку, чтобы удерживать болты от проворачивания.

На фото выше показан нижний болт, который наиболее неудобный для отворачивания. С обратной стороны откручиваем гайки трещоткой, чтобы все было удобнее и намного быстрее:

После того, как все гайки откручены, колонка отходи в сторону от кузова, но все еще держится на шлицах рулевой тяги. и сбить ее с вала не так-то просто. Можно сначала поддеть монтировкой и пробовать рывками сбить, или упираясь ногами:

После того, как удалось сбить колонку, можно приступать к ее установке. Разумеется, предварительно покупаем новую колонку для ВАЗ 2107, цена которой составляет примерно 2 000 рублей. Замена осуществляется в строго определенной последовательности.

Рулевой редуктор (колонка) на ВАЗ Классика

  • Производитель: АвтоВАЗ
  • 0 отзывов
  • Описание
  • Характеристики
  • Видео
  • Отзывы <0 ? ‘(‘ + product.reviewsCount +’)’ : »>>

Уважаемые покупатели, во избежание ошибок при отправке рулевого редуктора, колонки ВАЗ, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Рулевое управление необходимо для того, чтобы преобразовать вращение руля вокруг своей оси в поворот колес. Причем поворот колес должен выполняться синхронно для обеспечения плавности хода. На ВАЗ 2106 в качестве преобразователя вращения руля установлен редуктор червячного типа. В его конструкции имеется один важный элемент — червячная шестерня. Именно за счет нее и происходит преобразование вращения в поперечное перемещение, необходимое для изменения положения рулевых тяг .

1 – картер; 2 – сошка; 3 – нижняя крышка картера; 4 – регулировочные прокладки; 5 – наружное кольцо подшипника вала червяка; 6 – сепаратор с шариками; 7 – вал сошки;8 – регулировочный винт;9 – регулировочная пластина; 10 – стопорная шайба; 11 – вал червяка; 12 – верхняя крышка картера; 13 – уплотнительная прокладка; 14 – втулка вала сошки; 15 – сальник вала червяка; 16 – сальник вала сошки

Редуктор, иначе называемый рулевой колонкой, располагается в подкапотном пространстве, сразу же под вакуумный усилителем тормозов. Как такового обслуживания рулевой редуктор ВАЗ 2106 не требует, достаточно лишь следить за тем, чтобы из него не вытекало масло.

Люфт в редукторе вызывает некоторые неудобства, так как руль ВАЗ имеет достаточно большой свободный ход и маневрировать становится проблематично.

Чтобы уменьшить люфт руля, нужно выполнить несколько простых манипуляций. Первым делом необходимо позвать помощника, который будет вращать руль во время проведения регулировки. Приготовьте инструмент — ключ на 19 и широкую плоскую отвертку.

Рулевая колонка поддается только одной регулировке, при выходе из строя наиболее оптимальный вариант — полная его замена.

Ослабьте регулировочную пластину 9 на регулировочном винте 8, можно даже полностью его выкрутить. Помощник вращает руль в разные стороны на четверть оборота от первоначального положения. Одновременно с этим вы, используя отвертку, вкручиваете винт до тех пор, пока не исчезнет люфт. Такая регулировка уменьшится свободный ход, руль станет вращаться немного туже. В конце надежно затягиваете винт. Немного сложнее будет замена редуктора, но рулевое управление станет надежнее.

В магазинах можно приобрести ремкомплект для восстановления колонки. Стоит заметить, что такой ремонт крайне нежелателен, ведь корпус редуктора имеет свою выработку, которая может оказаться помехой при установке новых шестерен. Из-за этого вращение рулем ВАЗ 2106 окажется либо тугим, либо будет осуществляться с заеданиями.

При люфте руля колонка может быть исправна, но могут быть отпущены крепежные соединения к кузову автомобиля. Их необходимо проверить в первую очередь, т. к. на лонжероне могут быть трещины и из – за этого колонка может болтаться.

Редуктор подлежит ремонту, если резьбовая часть на его валах повредилась, а в связи с повреждением или сильным износом резьбовой части обоих валов которые находятся в редукторе, подшипников, могут происходит следующие проблемы с рулевым управлением, а именно руль может вращаться и иметь при этом люфт, кроме того рулевое колесо может вращаться, а вот уже сами колёса нет, а так же руль может просто заблокироваться в одном месте и не двигаясь никуда так и будет стоять, так же из рулевого редуктора может ещё течь масло, но это уже будет происходить по другой причине, корпус редуктора повреждён и имеет сквозные трещины (после коррозии такое может быть). Если с сальниками, что то случилось, то масло тоже будет вытекать постоянно из редуктора и в связи с этим руль будет крутиться тяжелей (масло всё вытечет) и на корпусе или внизу на автомобили Вы заметили постоянные следы вытекаемого масла из редуктора.

При обнаружении протечки желательно провести ремонт или замену узла. Если выполнить это невозможно, старайтесь поддерживать уровень масла в норме.

Другие артикулы товара и его аналогов в каталогах: 21010340001000.

ВАЗ 2101- 2103, ВАЗ 2106.

Любая поломка – это не конец света, а вполне решаемая проблема !

Причины выхода из строя рулевого редуктора ВАЗ 2106 у автомобиля семейства ВАЗ .

Как самостоятельно заменить рулевого редуктора ВАЗ 2106 на автомобиле семейства ВАЗ .

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Ремонт Рулевой Колонки Ваз 2106

Штатно ВАЗ 2106 никаких усилений руля не предполагает. Между тем его рулевой механизм вполне поддаётся модернизации. На ВАЗ 2106 может быть поставлен гидроусилитель руля, что потребует немалых усилий. Можно поставить улучшенный редуктор «лёгкий руль» от фирмы ООО «Актуал», что гораздо проще. Но этот вариант больше похож на автомобильное шулерство, эффекту от этого «лёгкого руля» – мизер.

Наиболее оптимальный вариант для облегчения вращения рулевого колеса установить на авто электроусилитель руля на ВАЗ 2106 производства тольятинской компании «Электроруль» (в прошлом «Авиаагрегат-Т»). Собственно речь идет не столько об установке самого электромоторчика, сколько о полной модернизации рулевой системы.

Изделие компании «Электроруль» включает: новую рулевую колонку со смонтированным на ней электродвигателем, червячный редуктор и управляющий блок.

Ещё понадобятся:

  • комплект проводов усилителя,
  • крепежный комплект,
  • длинный трос подсоса,
  • кронштейн.

Электроусилитель управляется электроникой, использующей данные датчика скорости. Рулевая колонка с электроусилителем устанавливается на место штатной рулевой колонки. На это уходит полтора-два часа. Такой подход весьма рационален, так как нет необходимости стыковать многие разрозненные механизмы, что в автомобилях ВАЗ не просто.

Потраченные усилия себя оправдают. Эффект от электроусилителя в наибольшей степени заметен на малых скоростях. Известно, что ВАЗ 2106 имеет довольно тугой руль, теперь рулевое колесо можно вращать одним пальцем.

Электроника усилителя компании «Электроруль» настроена таким образом, что теперь, если машина стоит или медленно движется, то электроусилитель выдаёт максимальное усилие. При росте скорости автоматика пропорционально снижает дополнительное усилие и руль «не пропадает», а остаётся чувствительным для водителя, т.е. информативность руля не снижается.

Выбор рулевой колонки ВАЗ 2106

«Шестерка» может выглядеть стильно

Рулевое управление присутствовало во всех автомобилях: начиная с самого первого и заканчивая новейшими моделями, купить которые могут позволить себе далеко не все. Эта часть машины не должна меняться, так как от нее зависит безопасность. В конструкцию управления запрещено вносить какие-либо изменения. Популярна вазовская классика — это заднеприводные автомобили, имеющие редуктор червячного типа. Но рулевая колонка ВАЗ 2106 отличается от той, которая устанавливается на модель 2107.

Последняя немного длиннее несмотря на то, что их схема практически одинакова. На модели ВАЗ 2107 установлен травмобезопасный вал, который при лобовом столкновении складывается и не может нанести ран водителю. В ВАЗ 2106 такой системы нет, вал цельный и не содержит в себе шарниры. Случаются и проблемы с редуктором, которые можно решить простой регулировкой рулевой колонки. Но есть у механизма и «неизлечимые болезни», при которых оказывается проще купить новый руль и установить его на место старого.

Рулевое управление ВАЗ 2106

Реечное рулевое управление

Основная задача колонки — это передать вращательное движение, совершаемое рулем, на передние колеса. У всех автомобилей классической серии установлены практически идентичные механизмы. Так, для ВАЗ 2106 идеально подходит редуктор от ВАЗ 2101. Он крепится к кузову тремя болтами. В верхней его крышке находится болт, с помощью которого проводится регулировка рулевой колонки ВАЗ в случае появления большого люфта руля.

Между рулем и редуктором размещается вал из цельного куска металла. Крепится он при помощи шлицов. Причем со стороны руля на валу находятся наружные шлицы, а с другой стороны — внутренние. Если проводится замена рулевой колонки на автомобиле ВАЗ 2106, то можно слегка модернизировать систему, установив вал с двумя карданами, которые необходимы для повышения безопасности. На таком вале имеются игольчатые подшипники, благодаря которым руль будет не таким тугим.

Если проводится регулировка рулевой колонки ВАЗ, то никаких лишних манипуляций совершать не нужно. Другое дело — замена рулевых тяг, которых на ВАЗ 2106 три: две крайние и одна средняя. Чаще всего выходят из строя крайние. Их ремонт невозможен, допускается лишь замена наконечников.

После ремонта рулевой колонки обязательно сделайте сход-развал. Установить колеса под правильным углом в условиях гаража сложно, желательно проводить регулировку на специальном стенде.

Неисправности колонки и ее замена

Ремонт рулевого управления «шестерки»

Основа рулевой колонки — это редуктор с двумя шестернями, одна из которых червячного типа. Почувствовать неисправность рулевого управления можно на самой ранней стадии, поэтому главное — это не пропустить первый «звоночек» и провести ремонт вовремя.

Основные признаки поломки.

  1. Скрипы непосредственно в колонке, вызванные чрезмерным износом различных элементов, а также неисправностью подрулевых выключателей.
  2. Наличие люфтов — самый опасный признак. Причем люфт может быть двух типов — осевой и продольный. Первый говорит о неисправности редуктора или соединения на шлицах, второй — о чрезмерном износе кронштейна.

Первым делом стоит проверить затяжку всех резьбовых соединений. Если долгое время эксплуатировать автомобиль ВАЗ 2106 с изношенными шлицами на валу, это приведет к свободному проворачиванию руля. Со временем шлицы попросту стираются. Причем прийти в негодность могут шлицы на рулевом редукторе, а его цена довольно высокая, и никакая регулировка рулевой колонки ВАЗ не сможет помочь.

Если присутствует осевой люфт, его можно немного уменьшить. Несложная регулировка рулевой колонки ВАЗ позволит сделать это за несколько минут. Для работы потребуются плоская отвертка и ключ на 19, которым нужно ослабить гайку на верхней крышке редуктора. Нужно взять в помощь напарника, который будет вращать руль в разные стороны. Поворачивать рулевое колесо следует не более чем на 20-30° в каждую сторону. Это позволит отверткой прокрутить регулировочный винт, при закручивании которого люфт уменьшится. Когда он достигнет минимального значения, необходимо затянуть гайку.

Немного сложнее окажется ремонт, связанный с заменой редуктора. Для этого придется в целях безопасности отключать аккумулятор. Затем нужно ослабить болт на шлицевом соединении вала и редуктора. Левая сторона ВАЗ 2106 поднимается на домкрате и устанавливается на надежную опору, колесо снимается. При помощи съемника рулевых наконечников с редуктора снимаются две тяги.

Используя ключи на 17, выкручивают три гайки от болтов крепления редуктора к кузову. Далее проводится ремонт или замена, если регулировка рулевой колонки ВАЗ невозможна. При установке новой колонки необходимо надежно затягивать все резьбовые соединения, а после окончательной сборки провести регулировку развала и схождения колес автомобиля ВАЗ 2106.

Снимать рычаг с редуктора нежелательно. Во-первых, его очень сложно демонтировать, потратите немало времени и сил. Во-вторых, любая регулируемая колонка продается вместе с этим рычагом, он идет в комплекте с редуктором. Затяжка проводится гайкой, которую сложно выкрутить. Все это сделано в целях повышения безопасности.

Ремонт рулевого управления

Наш Автосервис предлагает услуги по ремонту рулевого управления.

Краткая характеристика и конструкции

Система рулевого управления современных отечественных легковых автомобилей включает в себя три основных узла:

  • рулевую колонку с рулевым колесом,
  • рулевой механизм,
  • рулевой привод (трапецию).

Рулевое управление автомобиля влечет за собой издержки по ремонту

Рулевые колонки автомобилей бывают цельные — с одним рулевым валом (например, ВАЗ-2101; -2103; -2106; -2108), или составные — с промежуточным карданным валом (ВАЗ-21213; ВАЗ-2105). В состав рулевой колонки встраиваются элементы пассивной безопасности, деформирующиеся при ударе и повышающие травмобезопасность. На ВАЗ-2121 и его модификациях применяется рулевой механизм типа «червяк-ролик». Червячные рулевые механизмы всегда имеют две регулировки. Рулевые приводы представляют собой набор из нескольких рулевых тяг с шарнирными соединениями. При червячном рулевом механизме в состав рулевого привода входит маятниковый рычаг.

Диагностика и устранение неисправностей

Выход рулевого управления из строя ведет к весьма нехорошими последствиями — например, к ремонту рулевого управления. А это и есть краткосрочный ремонт автомобиля. Между тем, регулярно проводя некоторые работы по элементарной диагностике, можно оценить состояние рулевого управления, спрогнозировать возможный отказ и вовремя принять меры. Задача диагностики — определить места, в которых имеются люфты. Для начала необходимо провести внешний осмотр деталей и узлов системы рулевого управления в следующем порядке:

  • Прежде всего, проверяем перемещение наконечников тяг вдоль оси пальцев.
  • Осевое перемещение наконечника относительно пальца должно быть 1. 1,5 мм.
  • Поворачивая рулевое колесо в обе стороны, на ощупь проверяем отсутствие свободного хода в шарнирах рулевых тяг.
  • При обнаружении люфта и постукиваний наконечник тяги вместе с шарниром подлежит замене.
  • Проверяем затяжку хомутов регулировочных муфт на боковых тягах.
  • Хомуты должны быть крепко стянуты болтом с гайкой.
  • Проверяем отсутствие люфта маятникового рычага.
  • Тянем рукой за сошку и покачиваем её вверх-вниз. При обнаружении люфта устраняем его подтяжкой гайки или заменой втулок.
  • Проверяем состояние резиновых защитных чехлов шаровых шарниров рулевых тяг. Если защитные колпачки в хорошем состоянии и обеспечивают чистоту внутри шарниров, то срок службы последних практически неограничен. При наличии на нём трещин и разрывов в шаровой шарнир попадает грязь, песок, влага и т. д. Происходит преждевременный износ его деталей. Такой чехол необходимо заменить. Также он подлежит замене, если смазка проникает наружу при сдавливании его пальцами.
  • Проверяем отсутствие подтекания масла. Если есть следы утечки, подтягиваем верхнюю крышку картера рулевого механизма или заменяем сальники валов червяка и сошки.
  • Проверяем крепление рулевой колонки. Пробуем подергать рулевое колесо на себя. Оно не должно перемещаться в осевом направлении. Если же такое перемещение есть — проверяем, затянуты ли гайки на соединительной муфте рулевого вала, не раскрутился ли стяжной болт клеммного соединения рулевого вала с рулевым механизмом, не болтается ли подшипник рулевого вала.
  • Затем проверяем крепление рулевого механизма к кузову автомобиля. При необходимости затягиваем болты требуемым усилием. Проверяем величину свободного хода рулевого колеса, это наиболее часто встречающийся дефект — увеличенный свободный ход, «люфт» рулевого колеса. Он не должен превышать 5 градусов.
  • Вызывается люфт увеличенными зазорами между деталями рулевого управления, появляющимися в результате износа в процессе эксплуатации. При наличии люфта в зацеплении ясно и четко почувствуются толчки и стуки. Эти неисправности необходимо устранять.

Регулировка зацепления червяк-ролик (или величины свободного хода рулевого колеса)

В процессе ремонта рулевого управления, в частности этой пары вращения, происходят износ и выработка их рабочих поверхностей. В первую очередь, это касается витков червяка. Образуются зазоры, которые необходимо ликвидировать. Сущность регулировки необходимого зазора в зацеплении — а это «червяк-ролик» (и без зазора они работать не будут — заклинят) состоит в следующем:

  • Оси вращения ролика и червяка находятся не на одном уровне.
  • Ось ролика находится выше, а вал сошки, в вырезе которого установлен ролик, имеет возможность перемещаться вверх-вниз в осевом направлении.
  • Опуская вал, мы приближаем ролик к червяку, зазор уменьшается.
  • Поднимая его, мы увеличиваем зазор.
  • В верхней части вала сошки имеется прямоугольный паз, в который входит плоская головка регулировочного винта, завёрнутого в верхнюю крышку рулевого механизма.
  • Заворачивая или отворачивая этот винт, мы, поднимая или опуская вал сошки, производим регулировку необходимого зазора в зацеплении.

Замена рулевых тяг и наконечников

Перед снятием боковых тяг обратите внимание на то, как они установлены. Длинный наконечник — внешний — присоединяется к поворотному кулаку, а короткий — внутренний — соединяется с сошкой. Средняя тяга выпуклой стороной обращена к двигателю.Расшплинтуем и отвернем гайки, которыми шаровые пальцы боковых тяг крепятся к рычагам на поворотных кулаках. Съемником вынимаем шаровые пальцы из конических гнезд на рычагах. Расшплинтуем и отвернем гайки крепления шаровых пальцев средней и боковых тяг к сошке и к маятниковому рычагу. Пользуясь съемником, вынимаем пальцы из соответствующих гнезд на рычагах и снимаем тяги. Устанавливаем тяги рулевого управления в порядке, обратном снятию. Все гайки шаровых пальцев затягиваем динамометрическим ключом с последующей шплинтовкой. Если вырез гайки не совпадает с отверстием под шплинт, то гайку довернем на угол, меньший 60 градусов для обеспечения шплинтовки. Важно, что после замены рулевых тяг или наконечников необходима обязательная регулировка углов установки (сход-развал) колес.

Заливка масла в рулевой механизм

Рулевые механизмы типа «червяк-ролик» работают в масле. Дело в том, что в контакте тех самых витков червяка с гр — ми ролика возникают большие усилия. При недостатке или отсутствии смазки в этом месте из-за очень большого трения будет происходить усиленный износ деталей. Кроме того, требуют смазки подшипники червяка и игольчатые подшипники, на которых вращается ролик. Для смазки деталей рулевого механизма используется обычное трансмиссионное масло. В настоящее время выпускается много этих масел, все они годятся для рулевого механизма. Рулевой механизм, как запчасть, может поставляться в торговую сеть как снаряженным и заправленным маслом, так и без него. В последнем случае требуется обязательная заливка масла. Заливать масло можно как после установки рулевого механизма на машину, так и до этого. Количество масла для автомобиля ВАЗ — это 0,215 л. Не больше и не меньше. Перелив в данном случае гораздо опаснее недолива. Рулевой механизм установлен на машине в наклонном положении. Залитое в него масло занимает не весь внутренний объем. Верхняя часть полости картера содержит воздух, который служит компенсатором температурного расширения масла и корпуса редуктора. Ведь рулевой механизм расположен в подкапотном пространстве, где возможны очень большие перепады температуры.

Если Вам необходим ремонт рулевого управления, приходите в автосервис на «Лесопарковой»!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
